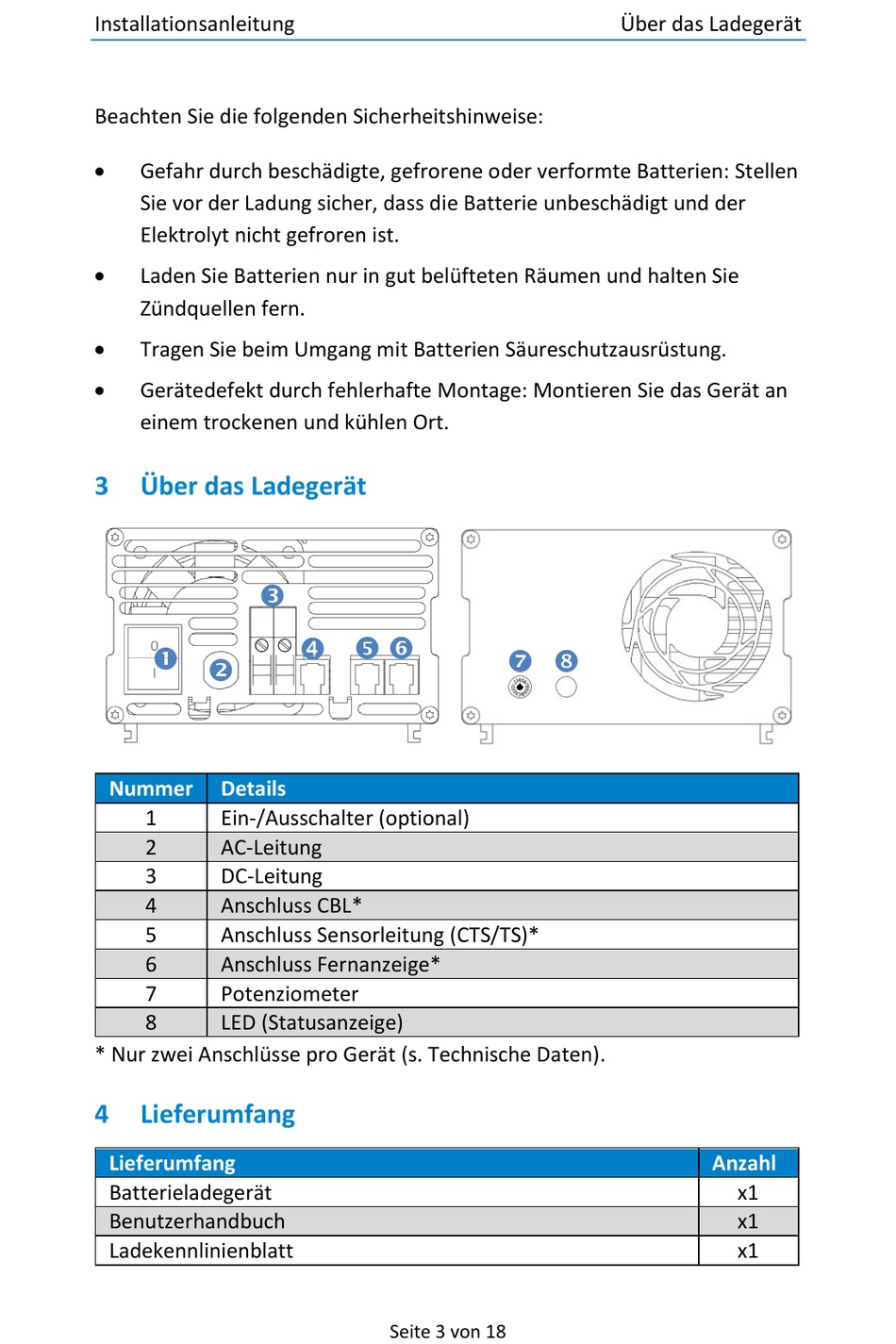

Über Das Ladegerät; Lieferumfang - LEAB ABC serie Benutzerhandbuch

Installationsanleitung
Beachten Sie die folgenden Sicherheitshinweise:

Gefahr durch beschädigte, gefrorene oder verformte Batterien: Stellen
Sie vor der Ladung sicher, dass die Batterie unbeschädigt und der
Elektrolyt nicht gefroren ist.

Laden Sie Batterien nur in gut belüfteten Räumen und halten Sie
Zündquellen fern.

Tragen Sie beim Umgang mit Batterien Säureschutzausrüstung.

Gerätedefekt durch fehlerhafte Montage: Montieren Sie das Gerät an
einem trockenen und kühlen Ort.
3 Über das Ladegerät

 
Nummer Details
1 Ein-/Ausschalter (optional)
2 AC-Leitung
3 DC-Leitung
4 Anschluss CBL*
5 Anschluss Sensorleitung (CTS/TS)*
6 Anschluss Fernanzeige*
7 Potenziometer
8 LED (Statusanzeige)
* Nur zwei Anschlüsse pro Gerät (s. Technische Daten).
4

Lieferumfang

Lieferumfang
Batterieladegerät
Benutzerhandbuch
Ladekennlinienblatt
  
Seite 3 von 18
Über das Ladegerät
 
Anzahl
x1
x1
x1
