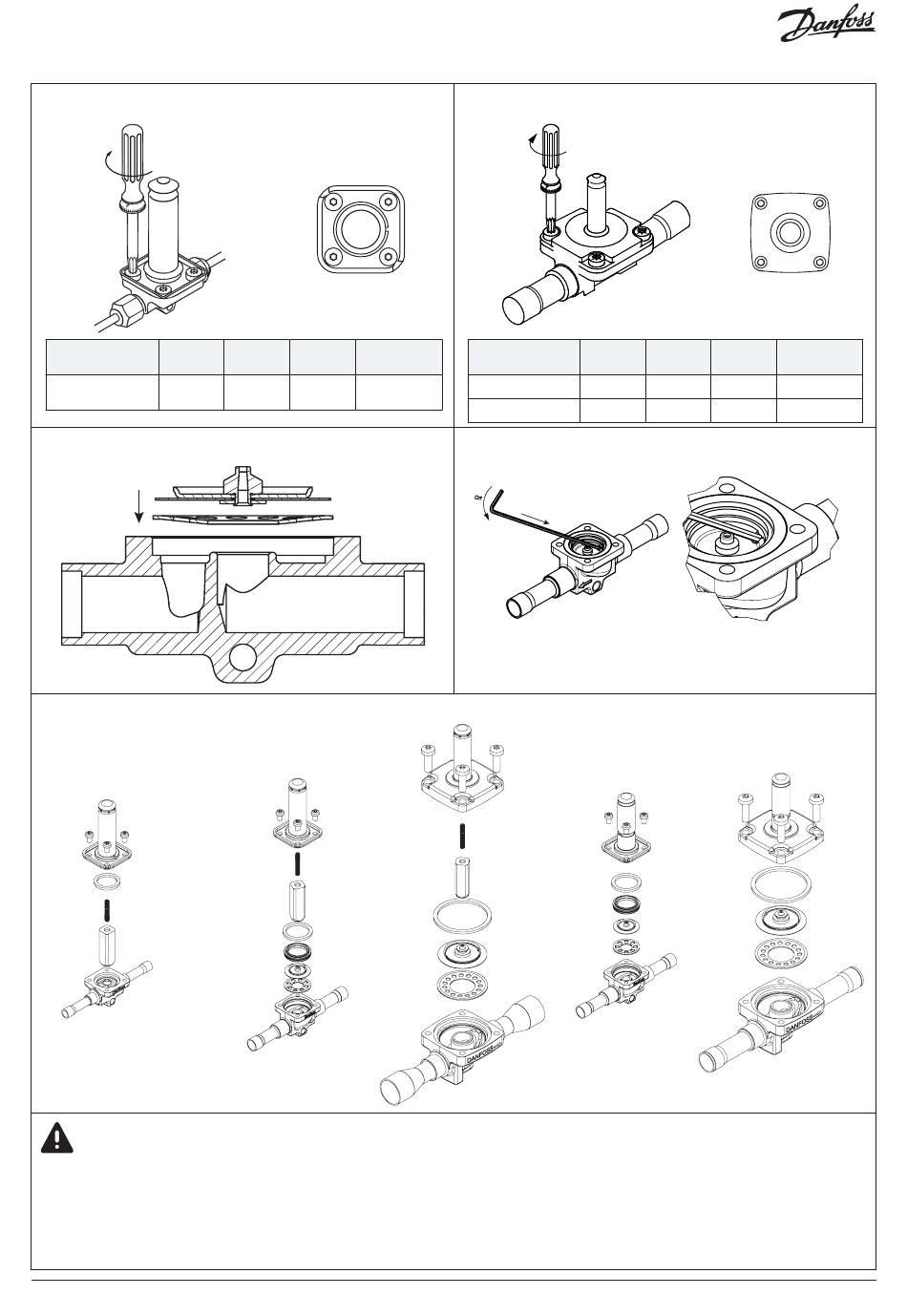

Demontage und Montage (nur 032Lxxxx)
Montage/Demontage des Oberteils
EVR 2 bis EVR 8
Typ
[Nm]
EVR 2, EVR 3, EVR 4,
3,0
EVR 6, EVR 8
Montage der Stützscheibe
EVR 2–EVR 3 (NC)
Handbetätigung für Druckprüfung und Servicezwecke:
Verwenden Sie Handbetätigung des EVR (NC) nur während der ersten Druckprüfung der Kälteanlage oder während einer Wartung/ eines
Service Handbetätigung Entfernen Sie die Schutzkappe und drehen Sie die Handspindel im Uhrzeigersinn ca. 6 Umdrehungen von
vollständig geschlossen zu voll geöffnet Position. Nachdem die Handbetätigung abgeschlossen ist, drehen Sie die Handspindel entgegen
dem im Uhrzeigersinn wieder zurück bis zur vollständig geschlossenen Position und Die Schutzkappe wieder befestigen bevor das Ventil
auf den automatischen Betrieb geht. Der max. Betriebsdifferenzdruck für die Handbetätigung beträgt 5 bar.
Alternativ dazu können alle EVR (NC) und (NO) Ventile von Hand zwangsweise geöffnet werden - durch Entfernen der Spule und der
Verwendung eines Magnetventilöffner (Dauermagnet).
© Danfoss | DCS (az) | 2017.07
4
1
2
3
Hinweis:
Ziehen Sie die
Schrauben stets
über Kreuz fest.
Torx-Schrau-
[kpm]
[ft lbs]
bendreher
0,3
2,2
T15
EVR 4–EVR 8 (NC)
EVR 10–EVR 22 (NC)
Montage/Demontage des Oberteils
EVR 10 bis EVR 22
Typ
[Nm]
EVR 10, EVR 15, EVR 18
10
EVR 20, EVR 22
30
Speziell für EVR 4 bis EVR 8:
Demontage der Dichtung und des Stützrings
B
B
A
A
Achtung!
Bei den Ventilen EVR 2 und EVR 3 sowie EVR 10 bis EVR 22 ist für das
Entfernen der Dichtung ggf. ein Schraubendreher erforderlich. Achten
Sie darauf, dass die Oberfläche der Dichtung nicht beschädigt wird.
EVR 4–EVR 8 (NO)
4
1
2
3
Hinweis:
Ziehen Sie die
Schrauben stets
über Kreuz fest.
Torx-Schrau-
[kpm]
[ft lbs]
bendreher
1
7,4
T30
3
22,1
T45
EVR 10–EVR 20 (NO)
DKRCC.PI.BB0.Y3.03 | 2
