Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list

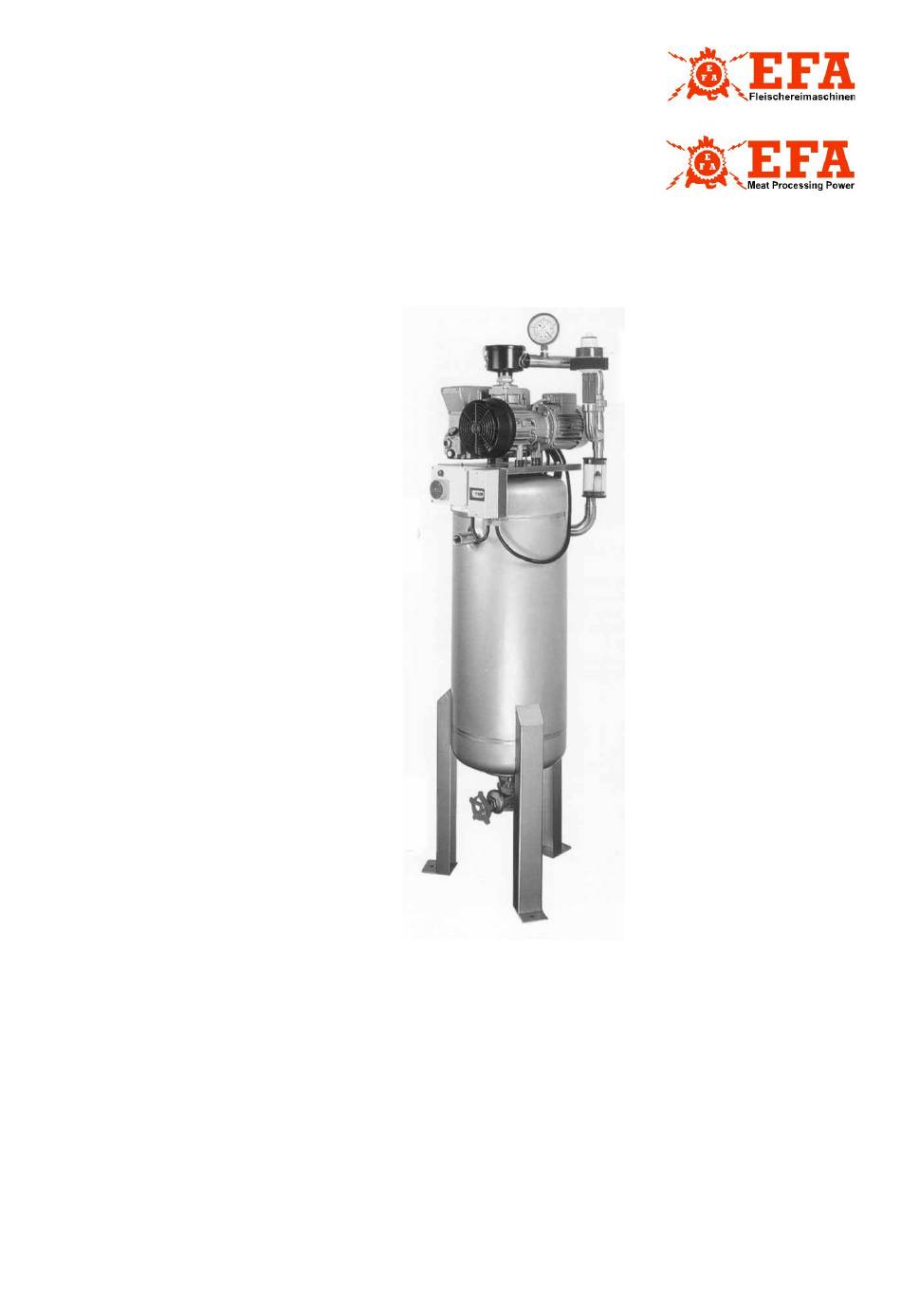

EFA Vakuumaggregat
Typ EFA 202-204
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personell!
Ausführung/ Execution
05.2007
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EFA 202
Inhaltszusammenfassung für EFA 202
- Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA Vakuumaggregat Typ EFA 202-204 Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personell! Schmid & Wezel Ausführung/ Execution D 75433 Maulbronn...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS 1. Verwendung, Lieferumfang, Zubehör ..................2 1.1 Symbole in dieser Anleitung ......................2 1.2 Bestimmungsgemäße Verwendung ....................2 1.3 Lieferumfang ..........................2 2. Sicherheitshinweise.......................2 2.1 Allgemeine Sicherheitshinweise ....................2 2.2 Verhalten am Arbeitsplatz ......................3 3. Funktionsbeschreibung und Betrieb..................3 3.1 Funktionsbeschreibung ........................3 3.2 Betrieb ............................4 4. -
Seite 3: Verwendung, Lieferumfang, Zubehör
Installations-, Wartungs-, und Reparaturarbei- ten dürfen nur von autorisiertem Fachpersonal 1.2 Bestimmungsgemäße durchgeführt werden. Verwendung Verwenden Sie nur EFA – Originalzubehör. Ein Gebrauch anderer Einsatzwerkzeuge oder Zube- höre kann verletzungsgefährdend für Sie sein. 1.2.1 Einsatzgebiet Bei Nicht-Verwendung von Original-Ersatzteilen Das Vakuumaggregat ist nach dem Stand der Tech- erlischt der Garantieanspruch. -
Seite 4: Verhalten Am Arbeitsplatz
3.1 Funktionsbeschreibung sind und einwandfrei funktionieren. Die Grenzwerte für Drücke und Temperaturen müssen dauerhaft gekennzeichnet sein und dür- fen nicht über- oder unterschritten werden. Die Warn- und Sicherheitshinweise an der Anlage sind zu beachten und ständig in gut les- barem Zustand zu halten. 2.2 Verhalten am Arbeitsplatz 1. -
Seite 5: Betrieb
schaltet die Vakuumpumpe (2) ab, wenn der Füll- ein. stand sein Maximum erreicht. Ein Ansaugfilter (14) Zur Reinigung des Aufnahmebehälters und ein Luftfilter (1) sind der Vakuumpumpe (2) eignen sich alle Reinigungsmittel für vorgeschaltet. Diese verhindern, daß Flüssigkeit Edelstahlgeräte. oder Schmutzpartikel in die Vakuumpumpe (2) ein- dringen. -
Seite 6: Reinigung Und Wartung
Sauganschluß (9) her. Befestigen Sie dazu einen und nehmen Sie den Deckel ab. genügend langen Schlauch mit Schlauchschellen 2. Prüfen Sie den Luftfilter (1) und wechseln Sie am Schlauchnippel. ihn gegebenenfalls aus. 4. Lassen Sie von einer fachkundigen Person den 3. -
Seite 7: Lüfterhaube
schraube wieder fest. Umgebungs- Empfohlene Ölsorten Bild 2: temperatur Vakuum- VS 100 > 30 °C regelventil Das Vakuumaggregat beinhaltet ca. 1 l Öl. 1 Schutzkappe 5.5 Lüfterhaube: 2 Steuerluftfilter Prüfen Sie die Lüfterhauben der Vakuumpumpe auf 3 Ventilgehäuse Verschmutzung. Blasen Sie die Lüfterhauben gege- 4 Luftfilter benenfalls mit Druckluft aus. -
Seite 8: Störungsbeseitigung
5.7 Störungsbeseitigung Störung mögliche Ursache Behebung Vakuumaggregat läuft nicht Stromversorgung unterbrochen. Kontrollieren Sie Netzanschluß und Sicherungen. Füllstandskontrolleuchte ist Benachrichtigen Sie den Kunden- dienst, wenn keiner der o.g. Feh- ler vorliegt. Motorschutz wegen Überlastung Öffnen Sie den Schaltkasten (7) der Vakuumpumpe (2) ausgelöst. und prüfen Sie, ob der Motor- schutzschalter ausgelöst hat. -
Seite 9: Anhang / Appendix
A.2 Liste der Ersatz- und Verschleißteile / Sparepart List EFA SM 3 Bild-Nr. Stück Bezeichnung Designation Best.-Nr. Pcs. Order-No. Vakuumaggregat für EFA 200, 202, 203 und 204 Vakuummaster 001 606 901 Vakuumfilter 001 606 902 Luftfilter komplett 001 606 903 Filterpatrone 001 606 904 Ölfilter... -
Seite 10: Schaltplan / Connexion Diagram
A.3 Schaltplan / Connexion Diagram Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 9/ 10 05.2007... -
Seite 11: Konformitätserklärung / Declaration Of Conformity
B. Konformitätserklärung / Declaration of Conformity Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 10/10 05.2007...
