2.2. Ligação com fios
1. Desligue a fonte de áudio (PC, Mac®, televisor, leitor de DVD) à qual pretende ligar o kit de altifalantes.

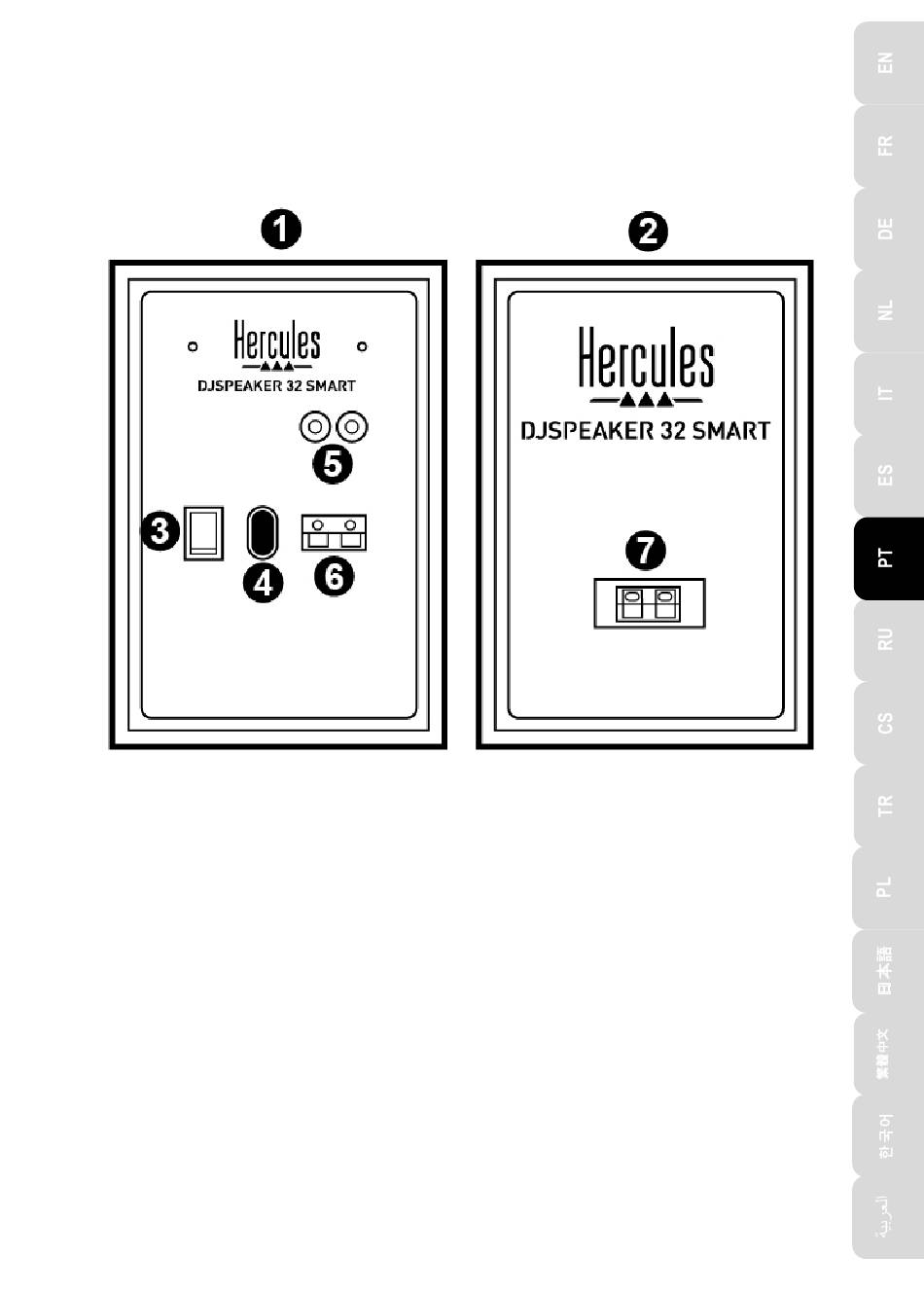

- Diagrama de ligação geral:
1: Altifalante direito
2: Altifalante esquerdo
3: Interruptor para ligar/desligar
4: Conector de alimentação
5: Conectores RCA para a entrada de áudio principal
6: Conector de saída do bloco de terminais no altifalante satélite direito
7: Conector de entrada do bloco de terminais no altifalante satélite esquerdo
DJSPEAKER 32 SMART
Manual do Utilizador – 5/15
