BIG DO-IT-YOURSELF Anleitung Seite 23

Reduzier-T-Stück
L-Verbindungsstück
T-Verbindungs-
stück
Reduzier-T-Stücke

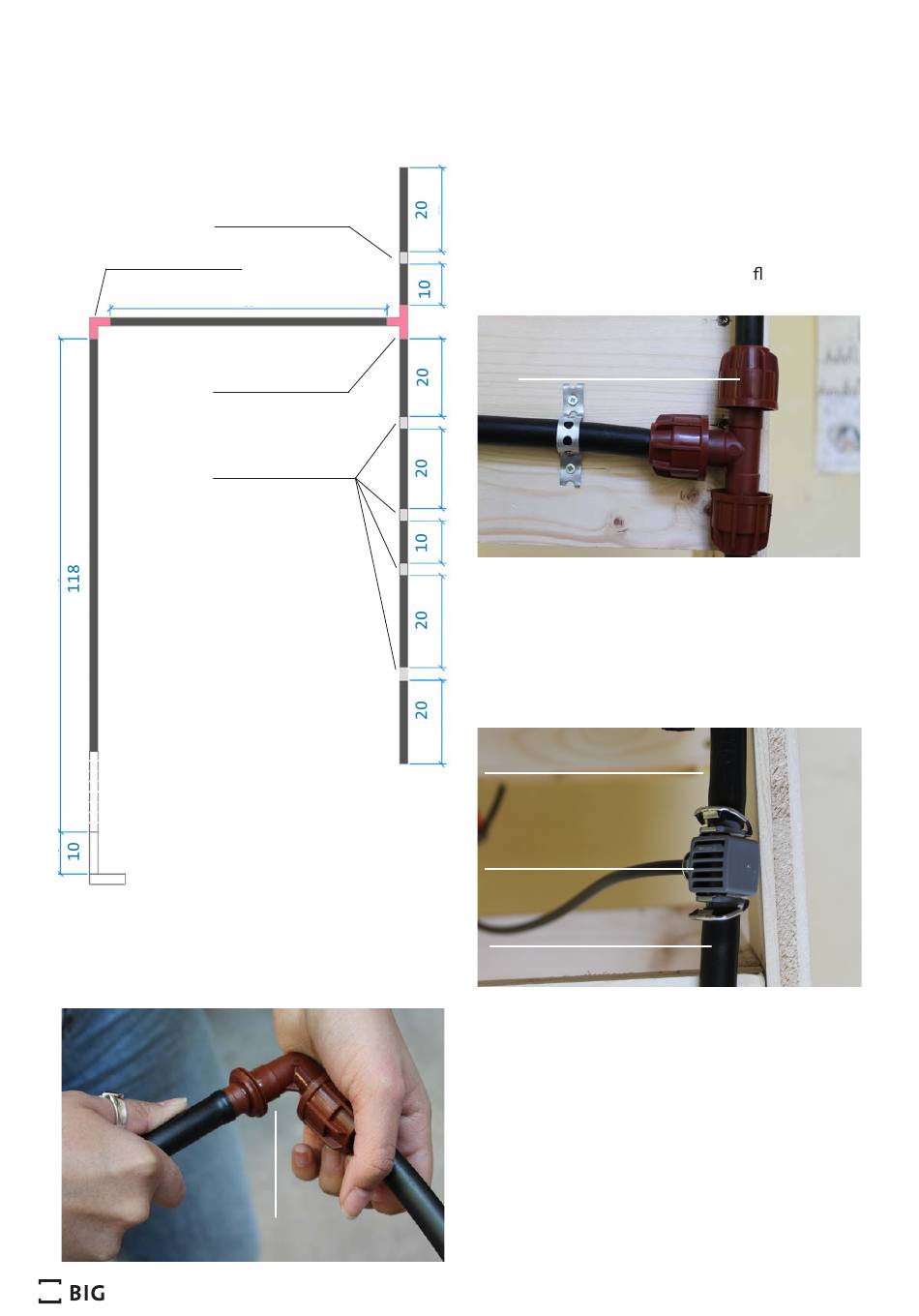

Das Verteilerrohr mit der Länge 118 cm wird an
einem Ende in das L-Stück gesteckt. In die andere
Öffnung des L-Verbindungsstückes kommt das
Verteilerrohr mit der Länge 66 cm.
66
Alle Maße in cm.
L-Verbindungsstück
Das andere Ende des Verteilerrohrs mit 66 cm
Länge wird in das große T-Verbindungsstück
gesteckt und festgeschraubt. Befestige das 66 cm
lange Verteilerrohr mit Metall-Lochband an der
Holzkonstruktion wie dargestellt an der Rückseite
der Holzkonstruktion am obersten P anztrog.
T-Verbindungsstück groß
Füge die kurzen Teilstücke der Hauptleitung mit
den Reduzier-T-Stücken zusammen wie in der
nebenstehenden Skizze gezeigt.
Hauptleitung
Reduzier-T-Stück
Hauptleitung
Schritt 30 - Anschluss der Verteilerrohre
An die Reduzier-T-Stücke werden die dünnen
Verteilerrohre (aus Schritt 27) angefügt. Beachte
hierfür die richtige Reihenfolge laut Plan!
Schritt 31 - Verschluss der Schlauchenden
Verschließe mit Hilfe der Schlauchende-Verschlüs-
se die obere und untere nicht benötigte Schlauch-
öffnung wie in der Abbildung dargestellt.
Grüne Selbstbauwand - DIY Anleitung 23
4
Bewässerung
