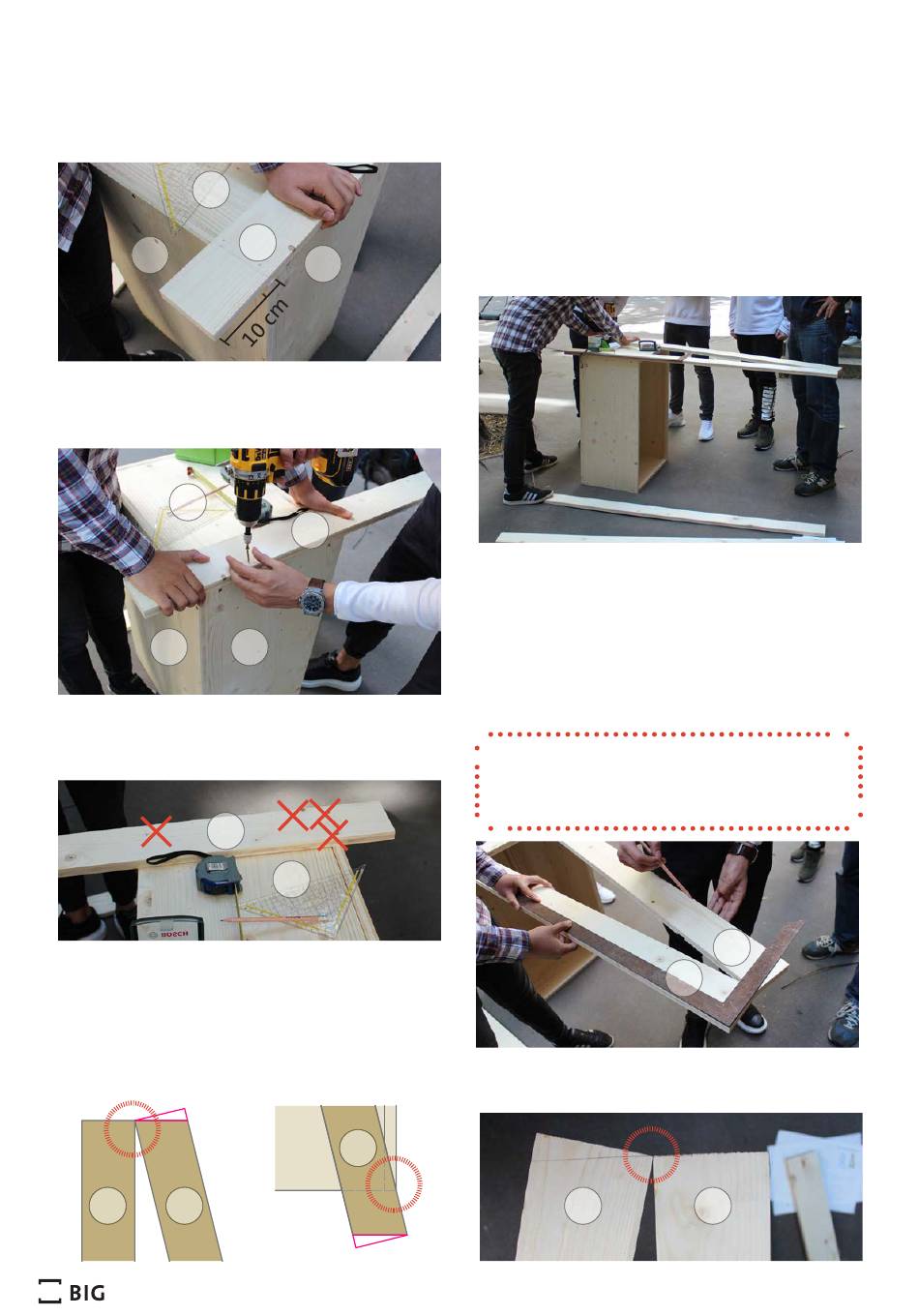

Zusammenbau - BIG DO-IT-YOURSELF Anleitung

E
VON EINEM AUTODESK-SCHULUNGSPRODUKT ERSTELLT
G
Schraube den Holzsteher I wie in der Abbildung
dargestellt an den vier im Bild gezeigten Stellen
fest.
E
G
I
VON EINEM AUTODESK-SCHULUNGSPRODUKT ERSTELLT
Schritt 11 - Anschrauben des zweiten Stehers
Lege nun einen Holzsteher J laut Skizze dazu.
Die innenliegende Ecke vom Holzsteher J trifft
genau auf die vom Holzsteher I. Haltet dort den
Holzsteher J fest.
I J
5
I
F
I
E
E
J
Holzkonstruktion
Dann wird der untere Teil von Holzsteher J
eingerichtet: die Ecke des Regaleinsatzes für
die Wasserwanne trifft genau die Kante vom
Holzsteher J. Fixiere den Holzsteher J mit 3
Schrauben. Achte auch hier darauf, nicht die
Schrauben des Regaleinsatzes zu treffen.

1.5 Zusammenbau

Schritt 12 - Schneiden des Stehers oben
Lege nun den Zimmermannswinkel entlang der
oberen Kante des Holzstehers I wie dargestellt an
und ziehe eine Linie entlang der Schnittkante.
Überprüft vor dem Schneiden nochmals, ob
der richtige Holzsteher markiert wurde: Es
wird am Holzsteher J geschnitten.
Der gezeichnete Strich dient als Führungslinie
beim Sägen.
J
9,5
Grüne Selbstbauwand - DIY Anleitung
1
J
I
I
38
14
