Wenn Sie jetzt die erste Taste der eingelernten Tastengruppe
betätigen oder einen Schaltbefehl für diese Adresse vom PC
aussenden,
so
sollte
angeschlossenen
Verbraucher
ausschalten.
Verbraucher
über
Lokmaus 2® oder R3®) schalten:
Mit dem Decoder SA-DEC-4-DC ist es auch möglich,
Verbraucher über Lokadressen zu schalten. Beispielsweise
über die Funktionstasten F1 bis F4 der Lokmaus 2® oder R3®.
Mit der Funktionstaste F1 wird dabei der Verbraucher am
Ausgang 1, mit F2 der Verbraucher am Ausgang 2 usw.
geschaltet.
Jeder
Druck
auf
die
entsprechende Relais um. So können die angeschlossenen
Verbraucher ein- bzw. ausgeschaltet werden.
Zum Einlernen der Decoderadresse können Sie an den Ausgang
1 einen Verbraucher anschließen. Da man das bistabile Relais
auch hören kann, ist dieses zum Einlernen der Decoderadresse
jedoch nicht zwingend notwendig.
•
Schalten
Sie
die
Modellbahnanlage ein.
•
Stellen Sie die Geschwindigkeit bei allen angeschlossenen
Fahrtreglern auf Null.
•
Betätigen Sie die Programmiertaste S1.
•
Das Relais am Ausgang 1 wird jetzt automatisch alle 1,5
Sekunden umgeschaltet. Dieses ist ein Zeichen dafür, daß
sich der Decoder im Lernbetrieb befindet.
•
Stellen Sie an einer der Lokmäuse die gewünschte Adresse
ein und drehen Sie das Geschwindigkeitsstellrad aus der
Mittelposition. Der Decoder taktet die Weichenzunge jetzt
etwas schneller. Dieses ist ein Zeichen dafür, daß er die
Zuordnung verstanden hat. Der Decoder SA-DEC-4-DC
akzeptiert Lokadresse zwischen 1 und 99.
•
Drehen Sie die Geschwindigkeit wieder auf Null. Das
Relais am Ausgang 1 schaltet nun wieder langsamer.
•
Drücken Sie die Programmiertaste S1 erneut, um den
Lernbetrieb zu beenden.
•
Wenn Sie jetzt die Funktionstaste F1 betätigen, können Sie
den am Ausgang 1 angeschlossenen Verbraucher mit
jedem Funktionstastendruck ein- bzw. ausschalten. Sind
auch
an
den
Ausgängen
SA-DEC-4-DC Verbraucher angeschlossen, so können Sie
diese
unter
der
eingelernten
Funktionstasten F2 bis F4 ebenfalls mit jedem Tastendruck
schalten.
Bitte beachten Sie:
•
Alle vier Schaltausgänge können mit maximal 4 Ampere
belastet werden.
Decoderanwendungen:
Neben dem Schalten von Beleuchtung und Motoren, eignet sich
der Schaltdecoder SA-DEC-4 hervorragend zum digitalen
Schalten von schwergängigen endabgeschalteten Weichen.

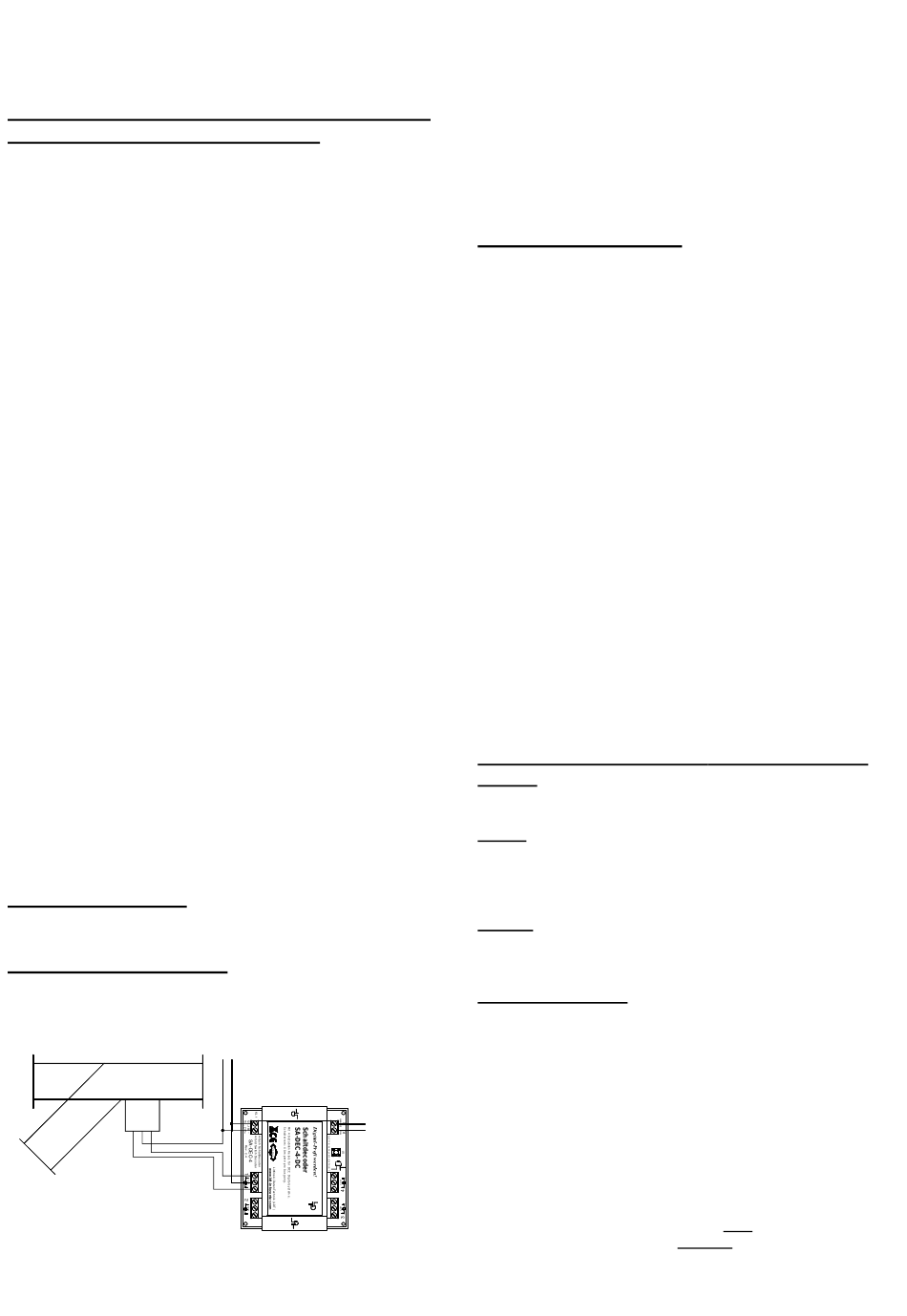

Spur 1 Weiche
Der große Vorteil ist dabei, dass die stromfressenden Antriebe
den
Digitalstromkreis
nicht
Digitalstrom gespart wird.
das
bistabile
Relais
entweder
ein-
Lokadressen
Funktionstaste
schaltet
Spannungsversorgung
2
bis
4
des
Decoders
Lokadresse
mit
Modellbahntrafo
12 bis 18V~
braun
Von Steuereinheit
oder Booster
rot
belasten
und
somit
Versorgen Sie den Schaltdecoder SA-DEC-4 über die Klemme
KL1 mit Wechselstrom vom Modellbahntrafo. Schliessen Sie
ausserdem einen der beiden Wechselstromleitungen vom Trafo
den
an den Eingang 'L' des Weichenantriebes. Die zweite Leitung
oder
vom Trafo wird mit dem Anschluss 'COM' des betreffenden
Decoderausganges verbunden.
(z.B.
Zuletzt werden die beiden noch freien Klemmen vom gewählten
Decoderausgang mit den Eingängen 1 und 2 des Antriebes
verbunden.
Weitere Anwendungsbeispiele finden Sie auf unserer Web-
Site (www.ldt-infocenter.com) im Internet in den Bereichen
„Downloads" und „Anschlussbeispiele".
Problembehebungen:
Was tun, wenn etwas nicht, wie beschrieben, funktioniert?
das
Hier einige Fehlerbeschreibungen und deren mögliche Ursachen
bzw. Behebung:
1. Beim Einlernen der Decoderadresse schaltet das Relais am
Ausgang 1 zwar im 1,5 Sekundentakt, quittiert jedoch bei
keinem Tastendruck mit schnellerem Schalten.
•
Gestörte Digitalinformationen an KL2 bzw. größere
Spannungsverluste auf den Gleisen! Decoder nicht über
Ihrer
die Gleise, sondern über Kabel direkt von der Steuereinheit
oder über einen Booster versorgen.
•
Die Klemmen wurden eventuell zu fest angezogen, sodass
sie sich aus der Lötung gelöst haben. Prüfen Sie die
Lötverbindungen der Klemmen auf der Unterseite der
Leiterplatte und löten diese ggf. nach.
2. Nach dem Betätigen des Programmiertasters S1 schaltet die
Weichenzunge am Ausgang 1 immer im schnelleren Takt.
•
Programmieren Sie den Schaltdecoder SA-DEC-4-DC
gleich nach dem Einschalten der Digitalzentrale, bevor
Sie mit einer Lok fahren.
•
Führen Sie einen RESET der Digitalzentrale durch. Alle
gespeicherten Daten bleiben dabei erhalten, es wird jedoch
der Adresswiederholspeicher gelöscht. Bei der Intellibox
und
beim
eingeschalteten Zustand die Tasten GO und STOP
gleichzeitig, bis im Display „reset" erscheint.
Weitere Produkte aus der Digital-Profi-Serie:
S-DEC-4
4fach Magnetartikel-Decoder mit 4 Ausgängen und jeweils 1A
Schaltstrom. Für die Digitalformate Märklin-Motorola oder DCC.
M-DEC
den
4fach
Decoder
Motorstrom bis 1A. Mit frei programmierbarer Decoderadresse.
Antriebe werden ohne Zusatzschaltungen direkt mit den
Decoderausgängen verbunden.
LS-DEC
Lichtsignal-Decoder für bis zu vier LED-bestückte Signale.
Signalbilder werden vorbildgerecht auf- und abgedimmt und
direkt über Decoderadressen gestellt.
RM-88-N / RM-88-N-O
16-fach
Rückmeldemodule
Optokopplern) für den s88-Rückmeldebus zum Anschluß an
Memory und Interface (Märklin / Arnold), Central Station 1 und
2, ECoS, Intellibox bzw. TWIN-CENTER, EasyControl,
DiCoStation und HSI-88.
Alle
Komponenten
Komplettbausätze oder als Fertigmodule bzw. Fertiggeräte
im Gehäuse lieferbar.
