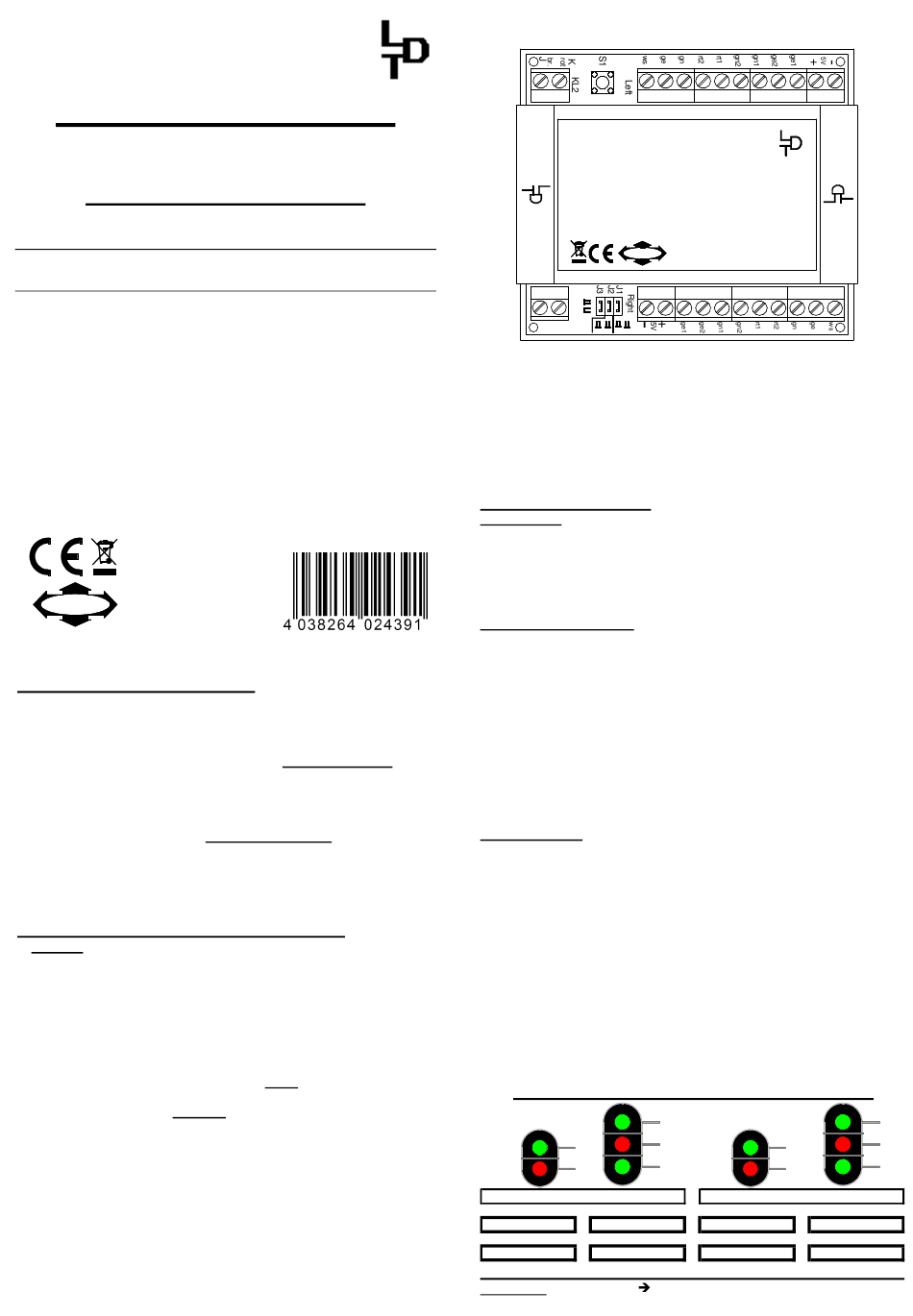

Bedienungsanleitung
Lichtsignal-Decoder
für LED-bestückte Lichtsignale
aus der Digital-Profi-Serie !
LS-DEC SJ-G
-
>> Fertiggerät <<
Geeignet für die Digitalsysteme:
Märklin-Motorola und DCC
Zum direkten digitalen Ansteuern von:
⇒ bis zu vier Hsi2- oder Hsi3-Lichtsignale der Schwedischen
Staatsbahn (SJ) mit 2 oder 3 Signalbegriffen.
⇒ bis zu zwei Fsi2-, Fsi3-, Hsi4- oder Hsi5-Lichtsignale der
Schwedischen Staatsbahn (SJ) mit 2 bis 7 Signalbegriffen.
Vorbildgetreues Stellen der Signalbilder durch Dimmfunktion
und kurzer Dunkelphase zwischen den Signalbildern.
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei unsachgemäßem Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Multi-Digital
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn
LS-DEC-SJ aus dem Sortiment von Littfinski DatenTechnik (LDT) als
Fertiggerät erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Unsere Lichtsignal-Decoder LS-DEC aus der Digital-Profi-Serie lassen
sich problemlos an Ihrer Digitalanlage betreiben.
Über eine Steckbrücke können Sie wählen, ob Sie den Decoder an
eine Märklin-Motorola Anlage oder an ein Digitalsystem nach dem DCC
Standard anschließen wollen.
Sie erhalten auf den Decoder 24 Monate Garantie (gilt nur für das
Fertigmodul und Fertiggerät).
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die durch
Nichtbeachtung der
Garantieanspruch. Für Folgeschäden,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig: Führen Sie alle Anschlussarbeiten bei ausgeschalteter
Modellbahnanlage durch (Transformatoren abschalten oder
Netzstecker ziehen).
Geeignet ist der Lichtsignal-Decoder LS-DEC für das DCC Datenformat,
wie es beispielsweise in den Systemen Lenz-Digital Plus, Roco-Digital
(Schalten über Keyboard oder multiMAUS; Schalten über Lokmaus 2®
und R3® ist nicht möglich), Zimo, LGB-Digital, Intellibox, TWIN-
CENTER, DiCoStation, ECoS, EasyControl, KeyCom-DC und Arnold-
Digital / Märklin-Digital= bzw. Central Station 2 (60214/60215)
verwendet wird, wenn an der Position J2 keine Steckbrücke gesteckt
ist.
Ist die Steckbrücke J2 gesteckt, kann der Decoder auf Märklin-
Digital~ / Märklin Systems bzw. Märklin-Motorola Anlagen (z.B.
Control-Unit, Central Station, Intellibox, DiCoStation, ECoS,
EasyControl, KeyCom-MM) eingesetzt werden.
Die Digitalinformationen erhält der Decoder über die Anschlußklemme
KL2. Versorgen Sie ihn damit entweder über ein Anschlußgleis oder
besser aus einer eigenen
Zubehördecoder versorgt, da ihm dann störungsfreie Daten zur
Verfügung stehen.
Beachten Sie bitte die Kennzeichnung an der Klemme KL2. Die neben
der Klemme stehende Farbgebung 'rot' und 'braun' ist bei Märklin-
Motorola Anlagen (z.B. Märklin-Digital~ / Märklin Systems / Intellibox
LDT
)
510313
Art.-Nr.:
besteht Verletzungsgefahr
den Lichtsignal-Decoder
Anleitung entstehen, erlischt
die daraus resultieren,
digitalen Ringleitung,
/ DiCoStation / ECoS / EasyControl) gebräuchlich.
Lenz-Digitalsysteme benutzen die Buchstaben 'J' und 'K'.
A
14..18V~
Wenn Sie den Decoder auf einer Arnold-Digital (alt)- bzw. Märklin-
Digital= Anlage einsetzen, so verbinden Sie bitte 'Schwarz' mit 'K' und
'ROT' mit 'J'.
Seine Spannungsversorgung erhält der Decoder über die zweipolige
Anschlußklemme KL1. Die Spannung darf im Bereich von 14...18V~
liegen (Wechselspannungsausgang eines Modellbahntransformators).
Möchten Sie den Decoder LS-DEC nicht separat aus einem Trafo
speisen, so können Sie mit zwei Drähten die Klemmen KL1 und KL2
brücken. Der Decoder wird dann komplett aus dem Digitalnetz
versorgt.
durch
Signale anschliessen:
Allgemeines:
An den Lichtsignal-Decoder LS-DEC können bis zu 4 Signale
angeschlossen werden. Zwei Stück pro 11poliger Klemmleiste. Die
beiden Klemmleisten sind identisch aufgebaut. Die nachfolgenden
Beschreibungen beziehen sich häufig nur auf eine Klemmleiste. Wie
bereits an den identischen Klemmbezeichnungen zu sehen ist, gilt dieses
dann auch für die zweite Leiste.
Gemeinsamer Anschluß:
Alle LED-bestückten Signale, egal von welchem Hersteller, sind nach
dem gleichen Prinzip aufgebaut. Grundsätzlich wird einer der beiden
Anschlüsse
gemeinsamen Kabel zusammengefasst. Je nachdem, ob alle Anoden
oder alle Kathoden zusammengeführt sind, spricht man von Signalen mit
gemeinsamer Anode bzw. gemeinsamer Kathode.
Verwenden Sie Signale mit gemeinsamer Anode, so klemmen Sie das
Kabel an den mit ‚+' gekennzeichneten Anschluß. Außerdem darf in
diesem Fall die Steckbrücke J1 nicht gesteckt sein. Handelt es sich
um Signale mit gemeinsamer Kathode, so klemmen Sie den
gemeinsamen Anschluß an ‚-' und setzen die Steckbrücke J1 ein.
Der zweite Anschluß jeder Leuchtdiode ist herausgeführt und am Ende
häufig farbig gekennzeichnet und mit einem Vorwiderstand versehen.
Vorwiderstände:
Leuchtdioden müssen stets mit einem geeigneten Vorwiderstand
betrieben werden, da sie sonst zerstört werden. Um dieses auf jeden
Fall zu verhindern, sind für alle Ausgänge bereits Vorwiderstände von
der
330 Ohm auf der Leiterplatte des Lichtsignal-Decoders LS-DEC
integriert. Wird kein weiterer externer Widerstand verwendet, beträgt
der Diodenstrom etwa 10mA.
Dieser sorgt für eine ausreichende Helligkeit.
Damit Sie
Klemmanschlüssen richtig zuordnen können, benutzen Sie bitte die
nachfolgenden Signalabbildungen. Die Bezeichnungen neben den
Leuchtdioden der Signale entsprechen nicht der tatsächlichen Farbe,
sondern bezeichnen den Anschluß am Lichtsignal-Decoder LS-DEC.
Wenn Sie die Zuordnung der einzelnen Kabel zu den Leuchtdioden nicht
genau kennen, können Sie die Anschlußkabel zum Test mit der
Klemme RT1 verbinden. Da der Decoder nach dem Einschalten
zunächst alle Signale auf Rot stellt, ist dieser Ausgang aktiv.
1. Zwei Hsi2- oder Hsi3-Signale pro Klemmleiste:
Erstes Signal Hsi2 oder Hsi3
die alle
stop
rund/rot/-
1
gerade/grün/+
proceed
Abkürzung: pr. w. caution
Digital-Profi werden!
Lichtsignal-Decoder
LS-DEC-SJ
Vorbildgerechtes Stellen von SJ Lichtsignalen
mit Leuchtdioden. Direkt über Decoderadressen.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
Prog.
Lock
B
MM DCC K A
von allen Leuchtdioden eines
die einzelnen Kabel
GN
RT1
GN
GE
RT1
Zweites Signal Hsi2 oder Hsi3
rund/rot/- rund/rot/-
2
gerade/grün/+ gerade/grün/+
pr. w. caution proceed
proceed with caution
Signals an einem
der Leuchtdioden den
GN1
GE1
GN1
GN2
GE1
stop
rund/rot/-
3 4
gerade/grün/+
pr. w. caution
