LDT SA-DEC-4-DC-G Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
4fach Schaltdecoder
aus der Digital-Profi-Serie !
SA-DEC-4-DC-G
>> Fertiggerät <<
Geeignet für das DCC-Format:
(z.B. Lenz Digital Plus, Arnold-, Märklin-Digital=,
Intellibox, TWIN-CENTER, Roco Digital, EasyControl,
ECoS, KeyCom-DC, Digitrax, DiCoStation, Zimo u.a.)
(Schalten auch über Lokmaus 2® und R3® möglich)
Zum digitalen Ansteuern von:
⇒ Verbrauchern bis 4 Ampere pro Ausgang
(z.B. Beleuchtung, Gleisabschnitte spannungsfrei schalten).
schwergängigen Weichen- und Signalantrieben
⇒
(bei Antrieben mit integrierter Endabschaltung).
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren. Der
Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3 Jahren!
Bei unsachgemäßem Gebrauch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
Multi-Digital
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn den 4fach Schaltdecoder
SA-DEC-4 aus dem Sortiment von Littfinski DatenTechnik (LDT)
erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Der SA-DEC-4-DC ist für das DCC Datenformat geeignet, wie
es beispielsweise in den Systemen Lenz-Digital Plus, Arnold-,
Märklin-Digital=, Intellibox, TWIN-CENTER, Roco-Digital,
EasyControl, ECoS, KeyCom-DC, Digitrax, DiCoStation und
Zimo verwendet wird.
Mit dem Decoder SA-DEC-4-DC können die angeschlossenen
Verbraucher nicht nur über Weichenadressen, sondern auch
über Lokadressen geschaltet werden. Damit ist es möglich, die
Verbraucher z. B. über die Funktionstasten F1 bis F4 der
Lokmaus 2® oder R3® ein- bzw. auszuschalten.
Der Decoder SA-DEC-4-DC ist multiprotokollfähig und somit
an der Intellibox und am TWIN-CENTER problemlos einsetzbar.
Sie erhalten auf den Decoder 24 Monate Garantie.
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig:
Führen
ausgeschalteter Digital-Anlage durch (Alle Transformator-
Netzstecker aus der Steckdose ziehen bzw. über
Steckdosenleiste gemeinsam abschalten).
Die Digitalinformationen erhält der Decoder über die
Anschlußklemme KL2. Versorgen Sie ihn damit direkt aus der
Steuereinheit oder einem Booster, da ihm dann störungsfreie
Daten zur Verfügung stehen.
LDT
)
210213
Art.-Nr.:
besteht Verletzungsgefahr
Sie alle Anschlußarbeiten
Die DCC-Digitalsysteme
Kabelfarben bzw. Bezeichnungen für die beiden Digital-
leitungen. Diese Kennzeichnungen stehen neben der Klemme
KL2, müssen jedoch nicht zwingend eingehalten werden, da der
Decoder das Digitalsignal automatisch richtig auswertet.
Seine Spannungsversorgung erhält der Decoder über die
Anschlußklemme KL1. Die Spannung darf im Bereich von 12 bis
18V~ liegen
Modellbahntransformators).
Möchten Sie den Decoder SA-DEC-4-DC nicht separat aus
einem Trafo speisen, so können Sie mit zwei Drähten die
Klemme KL1 mit KL2 verbinden. Der Decoder wird dann
komplett aus dem Digitalnetz versorgt.
Schließen Sie anschließend die Verbraucher (z.B. Beleuchtung,
Motoren oder endabgeschaltete Weichen- und Signalspulen) an
die Ausgänge 1 bis 4. Die mit 'COM' gekennzeichnete Klemme
ist der gemeinsame Anschluß des jeweiligen Umschaltkontaktes.
Einlernen der Decoderadresse:
Zum Einlernen der Decoderadresse können Sie an den Ausgang
1 einen Verbraucher anschließen. Da man das bistabile Relais
auch hören kann, ist dies zum Einlernen der Decoderadresse
jedoch nicht zwingend notwendig.
•
Schalten
Modellbahnanlage ein.
•
Stellen Sie die Geschwindigkeit bei allen angeschlossenen
Fahrtreglern auf Null.
•
Betätigen Sie die Programmiertaste S1.
durch
•
Das Relais am Ausgang 1 wird jetzt automatisch alle 1,5
Sekunden umgeschaltet. Dieses ist ein Zeichen dafür, daß
sich der Decoder im Lernbetrieb befindet.
•
Schalten Sie jetzt eine Weiche aus der Vierergruppe, die Sie
dem Decoder zuordnen wollen, über das Keyboard der
Steuereinheit oder den Handregler. Sie können zum
Einlernen
Weichenschaltbefehl über eine PC-Modellbahnsoftware
auslösen.
Anmerkung: Die Decoderadressen für Magnetartikel sind in
Vierergruppen zusammengefaßt. Die Adressen 1 bis 4
bilden die erste Gruppe, die Adressen 5 bis 8 die zweite usw.
Jedem Decoder SA-DEC-4-DC lässt sich eine beliebige
Gruppe zuordnen. Welche der vier Adressen einer Gruppe
Sie zum Einlernen betätigen, spielt keine Rolle.
•
Hat der Decoder die Adresse verstanden, so quittiert er die

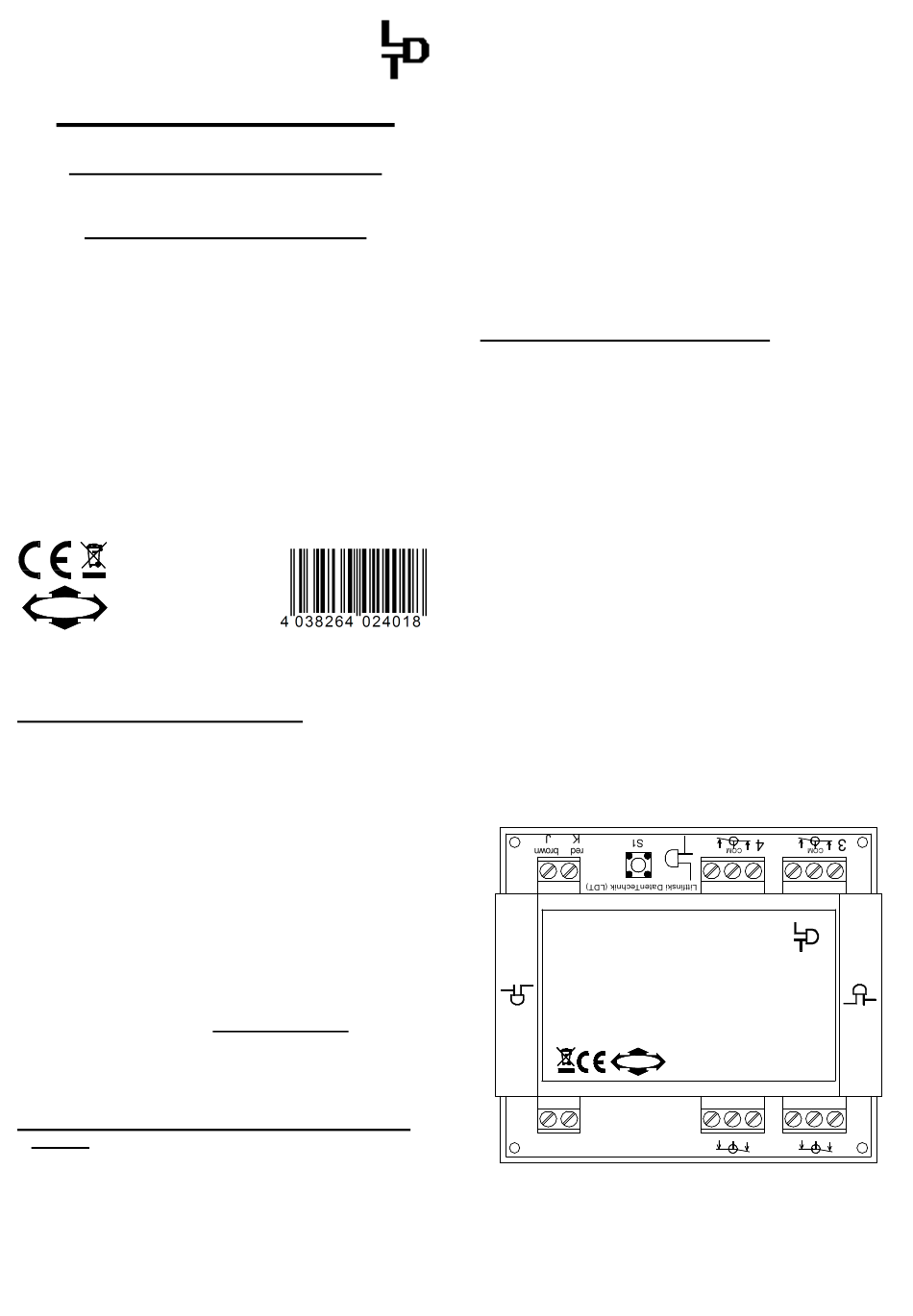

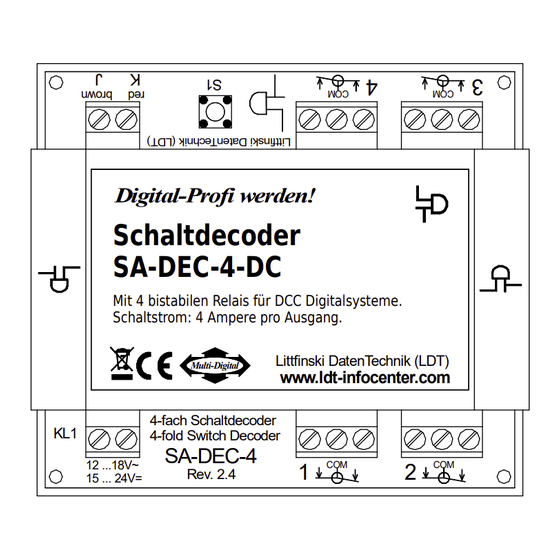

Digital-Profi werden!
Schaltdecoder
SA-DEC-4-DC
Mit 4 bistabilen Relais für DCC Digitalsysteme.
Schaltstrom: 4 Ampere pro Ausgang.
KL1
bei 12 ...18V~
15 ... 24V=
Zuordnung, indem er das Relais etwas schneller schaltet.
Anschließend schaltet er es wieder langsamer im 1,5
Sekundentakt.
•
Verlassen Sie den Lernbetrieb des Decoders, indem Sie die
Programmiertaste S1 erneut drücken. Die Decoderadresse
ist jetzt dauerhaft gespeichert, kann aber, so oft Sie wollen,
durch Wiederholen des Lernvorganges geändert werden.
verwenden
(Wechselspannungsausgang
Sie die Spannungsversorgung
der Decoderadresse aber
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
4-fach Schaltdecoder
4-fold Switch Decoder
SA-DEC-4
COM
1
Rev. 2.4
unterschiedliche
eines
Ihrer
auch einen
COM
2
