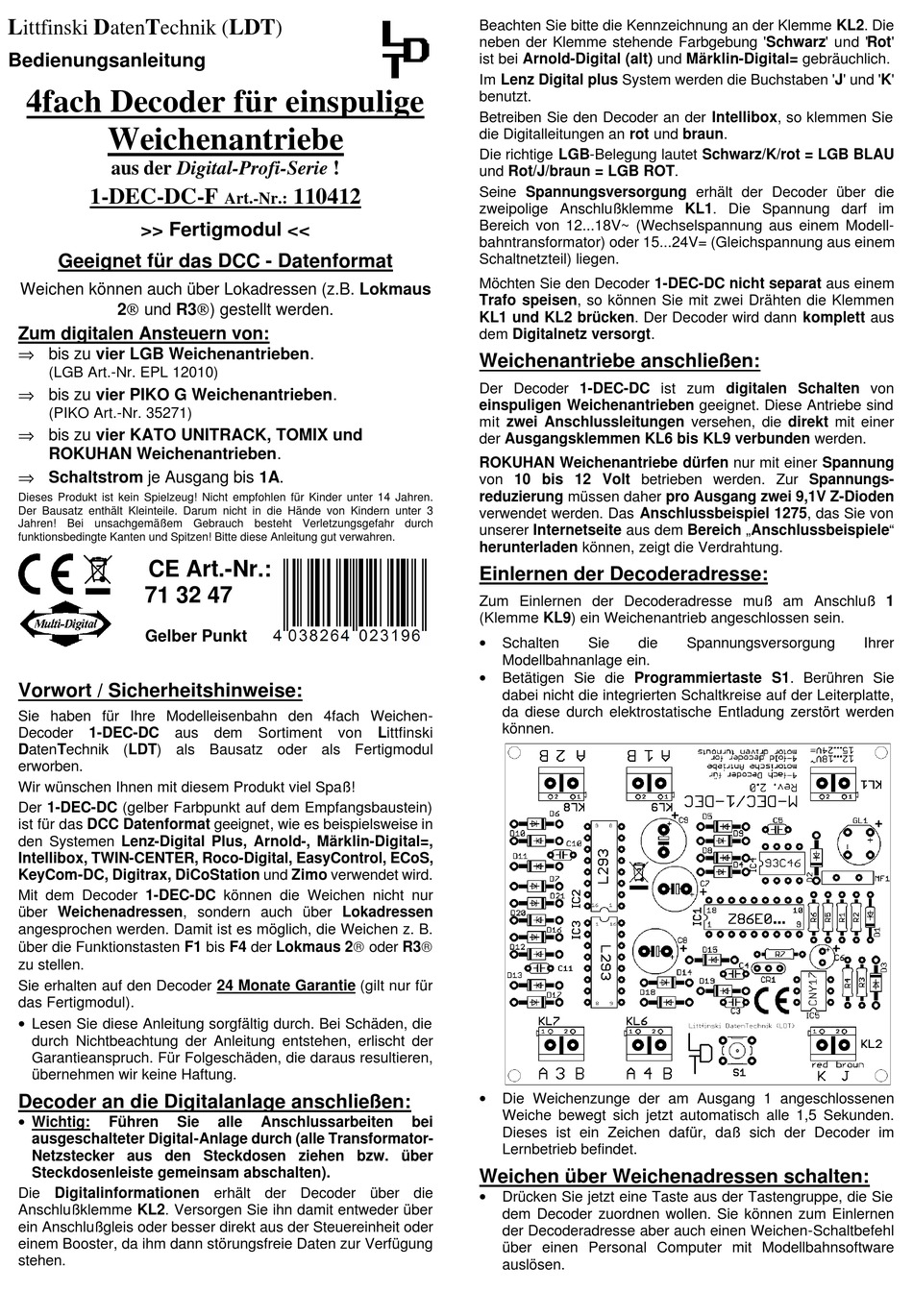

LDT 1-DEC-DC-F Bedienungsanleitung

L D T
ittfinski aten echnik (
Bedienungsanleitung
4fach Decoder für einspulige
Weichenantriebe
aus der Digital-Profi-Serie !
1-DEC-DC-F
>> Fertigmodul <<
Geeignet für das DCC - Datenformat
Weichen können auch über Lokadressen (z.B. Lokmaus
2® und R3®) gestellt werden.
Zum digitalen Ansteuern von:
⇒ bis zu vier LGB Weichenantrieben.
(LGB Art.-Nr. EPL 12010)
⇒ bis zu vier PIKO G Weichenantrieben.
(PIKO Art.-Nr. 35271)
⇒ bis zu vier KATO UNITRACK, TOMIX und
ROKUHAN Weichenantrieben.
⇒ Schaltstrom je Ausgang bis 1A.
Dieses Produkt ist kein Spielzeug! Nicht empfohlen für Kinder unter 14 Jahren.
Der Bausatz enthält Kleinteile. Darum nicht in die Hände von Kindern unter 3
Jahren! Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch
funktionsbedingte Kanten und Spitzen! Bitte diese Anleitung gut verwahren.
CE Art.-Nr.:
71 32 47
Gelber Punkt
Vorwort / Sicherheitshinweise:
Sie haben für Ihre Modelleisenbahn den 4fach Weichen-
Decoder 1-DEC-DC aus dem
DatenTechnik (LDT) als Bausatz oder als Fertigmodul
erworben.
Wir wünschen Ihnen mit diesem Produkt viel Spaß!
Der 1-DEC-DC (gelber Farbpunkt auf dem Empfangsbaustein)
ist für das DCC Datenformat geeignet, wie es beispielsweise in
den Systemen Lenz-Digital Plus, Arnold-, Märklin-Digital=,
Intellibox, TWIN-CENTER, Roco-Digital, EasyControl, ECoS,
KeyCom-DC, Digitrax, DiCoStation und Zimo verwendet wird.
Mit dem Decoder 1-DEC-DC können die Weichen nicht nur
über Weichenadressen, sondern auch über Lokadressen
angesprochen werden. Damit ist es möglich, die Weichen z. B.
über die Funktionstasten F1 bis F4 der Lokmaus 2® oder R3®
zu stellen.
Sie erhalten auf den Decoder 24 Monate Garantie (gilt nur für
das Fertigmodul).
• Lesen Sie diese Anleitung sorgfältig durch. Bei Schäden, die
durch Nichtbeachtung der Anleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die daraus resultieren,
übernehmen wir keine Haftung.
Decoder an die Digitalanlage anschließen:
• Wichtig:
Führen Sie
ausgeschalteter Digital-Anlage durch (alle Transformator-
Netzstecker aus den Steckdosen ziehen bzw. über
Steckdosenleiste gemeinsam abschalten).
Die Digitalinformationen erhält der Decoder über die
Anschlußklemme KL2. Versorgen Sie ihn damit entweder über
ein Anschlußgleis oder besser direkt aus der Steuereinheit oder
einem Booster, da ihm dann störungsfreie Daten zur Verfügung
stehen.
LDT
)
110412
Art.-Nr.:
Sortiment von Littfinski
alle Anschlussarbeiten
Beachten Sie bitte die Kennzeichnung an der Klemme KL2. Die
neben der Klemme stehende Farbgebung 'Schwarz' und 'Rot'
ist bei Arnold-Digital (alt) und Märklin-Digital= gebräuchlich.
Im Lenz Digital plus System werden die Buchstaben 'J' und 'K'
benutzt.
Betreiben Sie den Decoder an der Intellibox, so klemmen Sie
die Digitalleitungen an rot und braun.
Die richtige LGB-Belegung lautet Schwarz/K/rot = LGB BLAU
und Rot/J/braun = LGB ROT.
Seine Spannungsversorgung erhält der Decoder über die
zweipolige Anschlußklemme KL1. Die Spannung darf im
Bereich von 12...18V~ (Wechselspannung aus einem Modell-
bahntransformator) oder 15...24V= (Gleichspannung aus einem
Schaltnetzteil) liegen.
Möchten Sie den Decoder 1-DEC-DC nicht separat aus einem
Trafo speisen, so können Sie mit zwei Drähten die Klemmen
KL1 und KL2 brücken. Der Decoder wird dann komplett aus
dem Digitalnetz versorgt.
Weichenantriebe anschließen:
Der Decoder 1-DEC-DC ist zum digitalen Schalten von
einspuligen Weichenantrieben geeignet. Diese Antriebe sind
mit zwei Anschlussleitungen versehen, die direkt mit einer
der Ausgangsklemmen KL6 bis KL9 verbunden werden.
ROKUHAN Weichenantriebe dürfen nur mit einer Spannung
von 10 bis 12 Volt betrieben werden. Zur Spannungs-
reduzierung müssen daher pro Ausgang zwei 9,1V Z-Dioden
verwendet werden. Das Anschlussbeispiel 1275, das Sie von
unserer Internetseite aus dem Bereich „Anschlussbeispiele"
herunterladen können, zeigt die Verdrahtung.
Einlernen der Decoderadresse:
Zum Einlernen der Decoderadresse muß am Anschluß 1
(Klemme KL9) ein Weichenantrieb angeschlossen sein.
•
Schalten
Modellbahnanlage ein.
•
Betätigen Sie die Programmiertaste S1. Berühren Sie
dabei nicht die integrierten Schaltkreise auf der Leiterplatte,
da diese durch elektrostatische Entladung zerstört werden
können.
•
Die Weichenzunge der am Ausgang 1 angeschlossenen
Weiche bewegt sich jetzt automatisch alle 1,5 Sekunden.
bei
Dieses ist ein Zeichen dafür, daß sich der Decoder im
Lernbetrieb befindet.
Weichen über Weichenadressen schalten:
•
Drücken Sie jetzt eine Taste aus der Tastengruppe, die Sie
dem Decoder zuordnen wollen. Sie können zum Einlernen
der Decoderadresse aber auch einen Weichen-Schaltbefehl
über einen Personal Computer mit Modellbahnsoftware
auslösen.
Sie die Spannungsversorgung Ihrer
