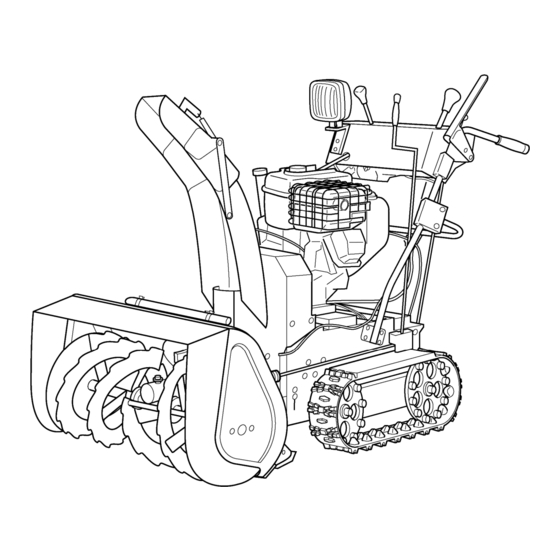

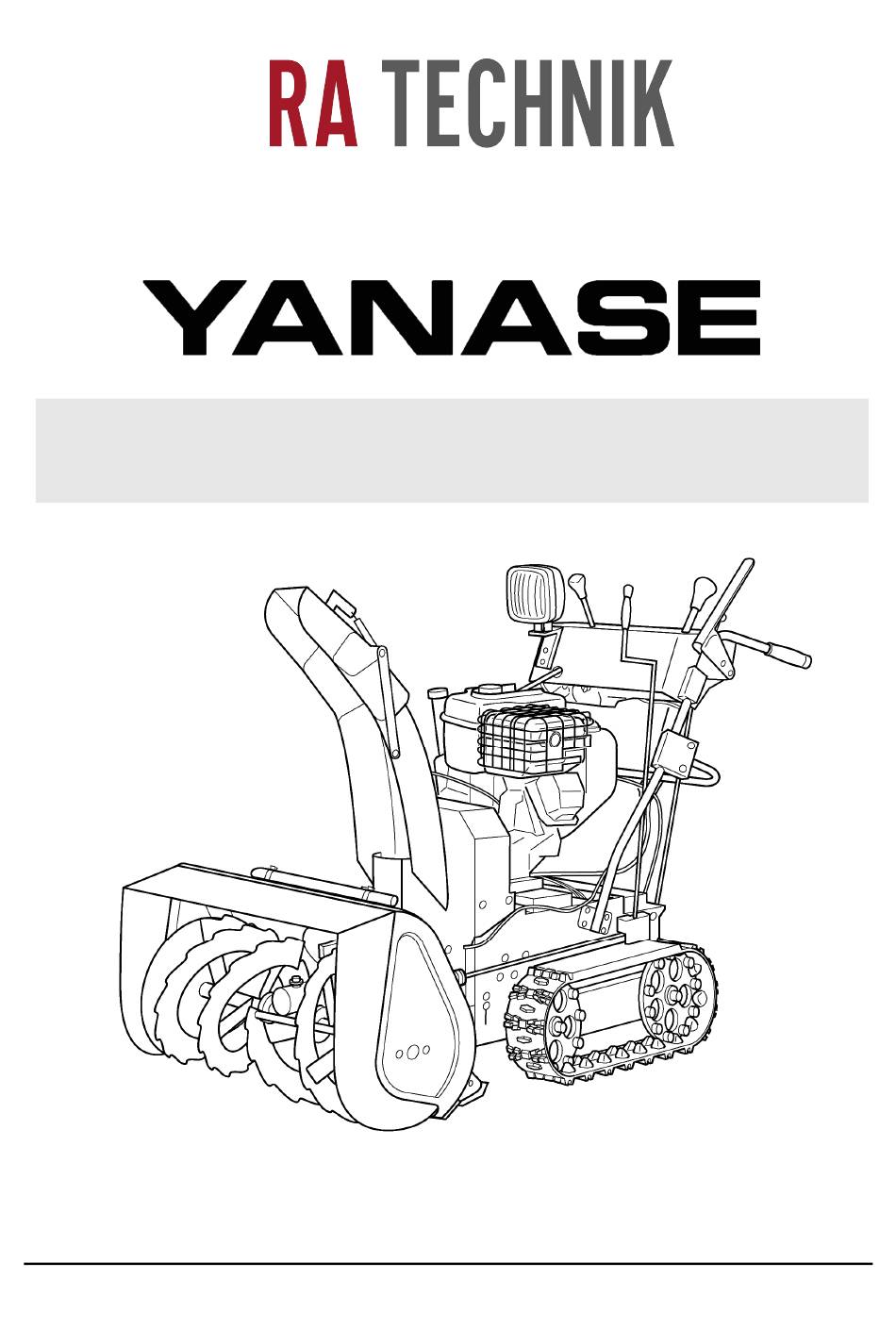

- Seite 1 Betriebsanleitung SCHNEEFRÄSE 7-9 GEN/W Sichere Schneeräumung durch korrekte Bedienung www.ra-technik.com www.yanase.at...
-
Seite 2: Einführung
Einführung Vielen Dank für den Kauf der „SCHNEEFRÄSE 7-9GEN/W“ von Yanase Bitte lesen Sie von Benutzung dieses Geräts diese Bedienungsanleitung sorgfältig durch. Benutzen Sie bitte das Gerät erst, wenn Sie dessen Bedienung und Funktionen vollständig verstanden haben. Nur wenn das Gerät unter Beachtung der in dieser Bedienungsanleitung aufgeführten Vorsichtmaßnahmen sowie Bedienverfahren angewendet wird, kann dessen volle Leistung erzielt werden. -
Seite 3: Inhaltsverzeichnis
1. Sichheitsmaßnahmen Inhaltsverzeichnis Sichheitsmaßnahmen ..................2 1. Hinweise in Bezug auf GEFAHR, WARNUNG und VORSICHT ........2 2. Warnaufkleber und deren Anbringungen ..............4 Bezeichnungen und Funktionen der einzelnen Teile ........... 6 1. Bezeichnungen der einzelnen Teile ................6 2. Funktionen der einzelnen Teile und deren Anwendung ..........7 3. -
Seite 4: Sichheitsmaßnahmen
Sichheitsmaßnahmen Im Folgenden werden wichtige Angaben zur Unfallverhütung gemacht, um schwere oder tödliche Verletzungen sowie Sachschäden beim Schneeräumen zu verhindern. Lesen Sie bitte diese Angaben vor Betrieb unbedingt durch und das Gerät erst benutzen, wenn Sie dessen Betrieb vollständig verstanden haben. 1. - Seite 5 1. Sichheitsmaßnahmen WARNUNG • Das Schneeräumungsgerät sollte niemals entlang einer Böschung gefahren werden, da die Gefahr besteht, das es seitlich wegrutscht. • Wenn die Schneefräse auf einen Lastwagen geladen oder davon entladen wird, darauf achten, dass Sie immer höher sind als die Schneefräse. •...
-
Seite 6: Warnaufkleber Und Deren Anbringungen
2. Warnaufkleber und deren Anbringungen Abb. 1-1 - SCHNEEFRÄSE 7-9GEN/W... - Seite 7 1. Sichheitsmaßnahmen Abb. 1-2...
-
Seite 8: Bezeichnungen Und Funktionen Der Einzelnen Teile
Bezeichnungen und Funktionen der einzelnen Teile 1. Bezeichnungen der einzelnen Teile Auswurf Licht Gebläse Förderschnecken- Gehäuse Raupe Schneckenwelle Schneestange Motorschalter Schlitten Abb. 2-1 - SCHNEEFRÄSE 7-9GEN/W... -
Seite 9: Funktionen Der Einzelnen Teile Und Deren Anwendung
2. Bezeichnungen und Funktionen der einzelnen Teile 2. Funktionen der einzelnen Teile und deren Anwendung Siehe folgende 3 und 4 für die Bezeichnung, Funktion und Anwendung der einzelnen Teile mittels der Bedientafel für Start des Motors sowie Schneeräumung. Wird vom Motor angetrieben und dreht sich. Förderschnecke, Sie zerkleinert Schneeanhäufungen und Schnee, der von einem Förderschneckengehäuse... -
Seite 10: Bezeichnung Der Einzelnen Teile Bei Der Bedientafel
3. Bezeichnung der einzelnen Teile bei der Bedientafel Choke Kraftstoffsperrventil Fahrkupplungshebel Anlasserknopf Deckel mit eingebauter Kraftstoffanzeige Drosselklappenhebel Schneeräumung- Kupplungshebel Aufwärts/ Abwärtshebe für Auswurf Gangschalthebel Motorschaltere Abb.2-2 Förderschnecken- Einstellhebel 4. Funktionen und Anwendungen der einzelnen Teile bei der Bedientafel In diesem Abschnitt werden die Bezeichnungen, Funktionen und Anwendugen der einzelnen Teile der Bedientafel der Schneefräse beschrieben. - Seite 11 2. Bezeichnungen und Funktionen der einzelnen Teile Schneeräumung-Kupplungshebel Wenn Sie dem Hebel auf sich zuziehen (Schwenk), dann greift die Drehen Kupplung für Schneeräumung ein und die Förderschnecke sowie das Gebläse werden geschwenkt. Wenn der Hebel freigegeben wird, kehrt der Hebel automatisch zur „Stopposition“ zurück, wodurch die Förderschnecke und das Gebläse stoppen.
-
Seite 12: Betrieb
BETRIEB Der gesamte Teil dieser Schneefräse wird durch einen Motor angetrieben. Die Schneeräumung erfolgt mittels der Förderschnecke, dem Gebläse sowie dem Auswurf. Die Förderschnecke zerkleinert Schneeklumpen und transportiert den zerkleinerten Schnee zum Gebläse. Dann wird der zerkleinerte Schnee durch das Gebläse mit hoher Geschwindigkeit zum Auswurf geeitet und über diesen ausgeworfen. -
Seite 13: Sicherheitsvorrichtung
3. BETRIEB / 4. SICHERHEITSVORRICHTUNG / 5. ANWENDUNG SICHERHEITSVORRICHTUNG Für Sicherheit beim Anlassen des Motors, ist der Getriebehebel Sicherheitsmechanismus mit Sicherheitsschaltern versehen. Der Motor kann nur gestartet für Anlassung des Motors werden, wenn der Getriebehebel auf „Leerlauf“ eingestellt ist. Während des Fahrens oder Schneeräumens, die Kupplung für Fahr/Schneeräumkupplung Fahren oder Schneeräumen freigegeben wird, dann stoppt die Schneefräse, die Förderschnecke sowie das Gebläse. - Seite 14 4. Prüfen, ob am Gebläse und den Wellen der Förderschnecke Fremdstoffe haften. Da die Öldichtungen beschädigt werden, wenn Drähte oder Schnüre von Verpackungen an der Schneefräse haften, diese entfernen. 5. Prüfen, ob die Griffe und Hebel einwandfrei funktionieren. Wenn Einstellungen erforderlich sind, wenden Sie sich bitte an Ihren Händler.
-
Seite 15: Betrieb
5. ANWENDUNG 10. Es sollten immer Ersatzteile für Verbrauchsteile vorhanden sein, wie z.B. Scherbolzen und Riemen. Wenn Ersatzteile vorhanden sind, können bei plötzlichen Störungen, sofort Reparaturen erfolgen, wodurch keine lange Betriebsunterbrechung entsteht. Abb. 5-7 2. Betrieb 2-1. Anlassen und Stop des Motors Nur wenn der Gangschalthebel auf „Leerlauf“... -
Seite 16: Anlassung
Anlassung 1. Den GEtriebehebel auf „Leerlauf“ einstellen. Abb. 5-9 2. Dash Kraftstoffsperrventil auf „ON“ einstellen (waagerecht). Kraftstoffsperrventil 3. Den Drosselklappenhebel auf die mittlere Position einstellen und den Choke durch Drehen im Gegenuhrzeigersinn auf „CHOKE“ einstellen. Während der kältesten Winterzeit kann der Motor leichter mit dem Anlasserknopf gestartet werden. -
Seite 17: Betriebsablauf
5. ANWENDUNG Motorstop 1. Den Drosselklappenhebel langsam zurück auf langsame Geschwindigkeit zurückbringen und den Motorschalter auf „AUS“ einstellen. * Wird Drosselklappenschalter plätzlich langsame Geschwindigkeit einegstellt und der Motor ausgeschaltet, dann könnte ein „AUS“ gehört werden. Kraftstoffsperrventil 2. Aus Sicherheitsgründen, immer das Kraftstoffsperrventil auf „OFF“... - Seite 18 3. Den Drosselklappenheben betätigen und die Motordrehung auf „Hohe Drehzahl“ einstellen. Hohe Drehzahl Abb.5-16 4. Die Höhe Förderschnecke Förderschnecken-Einstellhebel einstellen. Darauf achten, Unterkante Förderschneckengehäuses während der Fahrt nicht die Straßenoberfläche berührt. 5. Für Drehung der Förderschnecke und des Gebläses, den Abb.5-17 Schneeräumungs-Kupplungshebel in Ihre Richtung ziehen (Drehung).
-
Seite 19: Vorsicht Abb
5. ANWENDUNG * Abhängig vom Schneezustand sowie von der Schneemenge, könnte der Schnee den Auswurf Motor verstopfen. Sollte der Auswurf durch Schnee stoppen verstopft sein, Schnee immer angebrachten Schneestange entfernen. WARNUNG Schnee, der den Auswurf und die Förderschnecke verstopft, erst nach Stop des Motors entfernen. Abb. -
Seite 20: Effektives Schneeräumen
2-3. Effektives Schneeräumen Bei schwerem und tiefem Schnee • Die Schneeräumung sollte mit einer Schneeräumbreite ausgeführt werden, die ca. die Hälfte der Breite der Förderschnecke beträgt. Dies erleichtert nicht nur das Schneeräumen, sondern ebenfalls wird das Gerät nicht zusätzlich belastet, wodurch dessen Leistung überschritten wird oder die Schneefräse beschädigt werden könnte. -
Seite 21: Überprüfung Nach Schneeräumung
5. ANWENDUNG Wenn die Schneeanhäufung höher als das Gehäuse der Förderschnecke ist • Die Seitenmarkierung als Maß für die Schneeräumbreite oder für Öffnung der Seitenflächen für Schneeräumung verwenden. (Siehe Abb. 5-27.) * Die Seitenmarkierung ist ein wahlweises Teil (nicht kostenlos). Bei Hindernissen an beiden Seiten oder wenn Schneeauswurf nicht möglich ist Abb. -
Seite 22: Regelmäßige Überprüfung
Regelmäßige Überprüfung WARNUNG Zum Zeitpunkt der Überprüfung sowie Einstellung, das Gerät auf eine ebenen Fläche stellen, immer den Schlüssel des Motorschalters abziehen oder die (-) Batterieklemme abtrennen. Überprüfung des Maschinengehäuses Die täglichen Überprüfungen entsprechend „Tägliche Überprüfung“ sollten unbedingt täglich in Bezug auf die Prüfpunkte der Seiten 11 bis 13 dieser Anleitung ausgeführt werden. - Seite 23 6. Regelmäßige Überprüfung Getriebeöl für Übersetzung Förderschnecke (SAE#90, Menge 50 mL) 10 Stunden nach dem ersten Betrieb nach Erwerb der Schneefräse auswechseln. Danach alle 25 Betriebsstunden auswechseln. [Auswechslung] Verschluß der Öleinfüllöffnung 1. Den Verschluß der Öleinfüllöffnung und die Ölablaßschraube entfernen und das Öl ablassen. 2.
- Seite 24 EINSTELLUNG 1. Einstellung der Raupenspannung Die Standardspannung wird erhalten, wenn bei einer 5 Kg Last bei Raupeneinstellschraube der Mitte der Raupe ein Durchhang von 5 mm vorhanden ist. (Siehe Lösen Anziehen Abb. 6-4.) Wenn eine Einstellung erforderlich ist, folgendes Verfahren ausführen.
-
Seite 25: Überprüfung Des Motors
6. Regelmäßige Überprüfung ÜBERPRÜFUNG DES MOTORS 1. Prüfung des Motorenöls • Für die Motorölmenge, vor Start des Motors, die Ölanzeige Ölmeßstab im Gegenuhrzeigersinn drehen und entfernen und danach mit einem Lappen reinigen. Dann wieder einschrauben und die Ölmenge prüfen. • Das Motorenöl alle 5 Betriebsstunden prüfen und bei niedrigem Ölstand, Öl nachfüllen. -
Seite 26: Lagerung
LAGERUNG Tägliche Lagerung Nach Beendigung des Schnerräumens, den Motor stoppen sowie Schnee und Eis entfernen, das an den einzelnen Teilen anhaftet. Dadurch wird ein Festfrieren sowie Rosten bei den sich drehenden Teilen verhindert. Sollte die Schneefräse draußen angestellt werden, sollte sie immer abdeckt werden. -
Seite 27: Fehlersuche
7. LAGERUNG / 8. Fehlersuche Fehlersuche Störung Ursache Behebung Falsche Hebelbedienung Siehe „Anlassen“ auf Seite 14. Motor startet nicht Zu wenig Dieselkraftstoff Kraftstoff nachfüllen. Fahren nicht möglich Wenden Sie sich bitte an Ihren Andere Ursachen Händler. Siehe „2-2 Betriebsablauf“ (6) auf Auswurf ist durch Schnee Seite 16 –... -
Seite 28: Spezifikationen (Leistung/Datenliste)
Spezifikationen (Leistung/Datenliste) Name SCHNEEFRÄSE 7-9GEN/W Model 7-9GEN/W Schneeräumbreite 650/700 mm Schneeräumhöhe 450 mm Schneeräumleistung 50t/h Gangschaltung Stufenlose Hydraulik Lenkung Keine Vorwärts 0m/h-2.800m/h Fahrgeschwindigkeit (Während Fahrt) Rückwärts 0m/h-1.300m/h Schneeauswurfentfernung Maximal 15 m Schneeauswurfbereich 95 Grad links, 105 Grad rechts Gasflasche, manuell (Keine Stufen-einstellung) Hebevorrichtung für Förderschnecke Hieb 115 mm Rollvorrichtung für Förderschnecke... -
Seite 29: Garantie
9. Spezifikationen (Leistung/Datenliste) / 10. Garantie / 11. Kundendienst Garantie Für die von Ihnen erworbene Schneefräse 7-9GEN/W wird eine einjährige Garantie ab dem Kaufsdatum gewährleistet. Damit Sie den Kundendienst nutzen können, sollten Sie die Garantie zusammen mit der Bedienungsanleitung sorgfältig aufbewahren. Wenn die Garantie während der Garantiezeit nicht vorgezeigt werden kann, müssen Sie alle anfallenden Kosten für Leistungen tragen. - Seite 30 NOTIZ - SCHNEEFRÄSE 7-9GEN/W...
