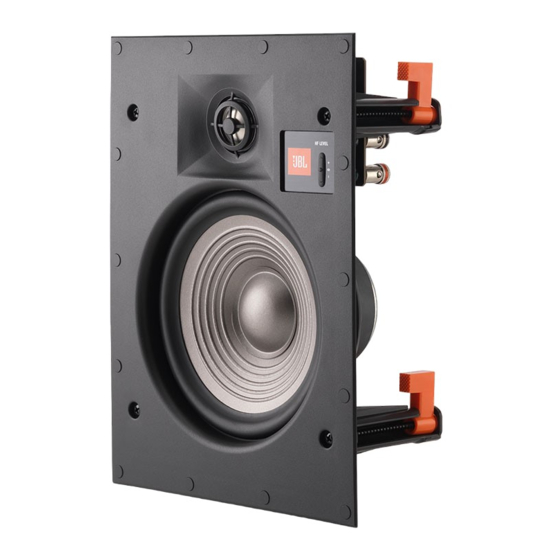

STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW
In-Wall Architectural Loudspeaker
Instruction Manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman JBL STUDIO 2 6IW

Inhaltszusammenfassung für Harman JBL STUDIO 2 6IW

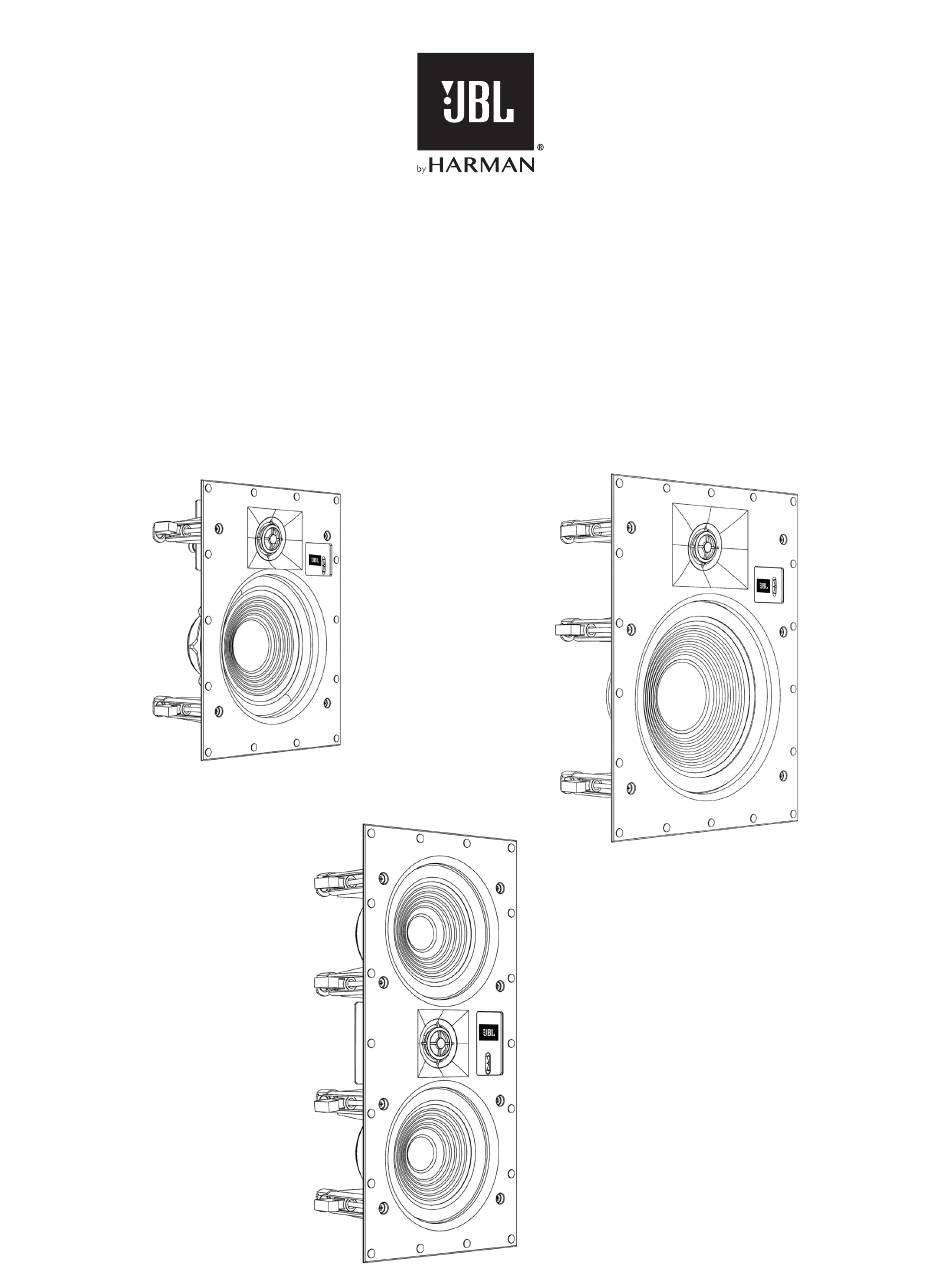

  • Seite 1 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW In-Wall Architectural Loudspeaker Instruction Manual...

  • Seite 2: Installation Considerations

    This document contains general safety, installation and operation every aspect of music and film recording and reproduction, from live instructions for the JBL STUDIO 2 6IW, 8IW and 55IW in-wall performances to the recordings you play on-the-go and in your home, loudspeakers.
  • Seite 3 LOUDSPEAKER PLACEMENT FOR DISTRIBUTED 5.1-Channel Speaker Placement English SOUND • In a 5.1-channel system, the surround left and surround right loudspeakers should be located to the sides of the main listening • Since distributed sound is general sound throughout an area, place area, 5 ft –...

  • Seite 4: Installation Instructions

    OFF before beginning the WARNING: HARMAN International assumes speaker installation. no responsibility for improper installation of...

  • Seite 5: Mounting The Speakers

    MOUNTING THE SPEAKERS 4. Connect the speaker to the amplifier as explained in Connecting to the English Amplifier, on page 4. For New Construction If you wish to pre-install a rough-in frame for the speakers before the drywall is installed in new construction, you will need to purchase the correct rough-in frame kit for your loudspeaker model from your authorized JBL dealer.
  • Seite 6 6. Insert the speaker straight into the mounting opening. Tighten the Painting the Grille English speaker clamp screws on the front of the speaker baffle. The speaker JBL architectural loudspeaker grilles can be painted to match any décor. clamps will automatically rotate into position and begin clamping the If you wish to change the grille’s color, its satin finish will function as a speaker.

  • Seite 7: Limited Warranty

    EXCESSIVE OUTPUT LEVELS English Your JBL loudspeakers feature custom-designed transducers and high- quality network components featuring high-order filters with steep cutoffs that reduce the potential of damage to individual speaker drivers and help the loudspeakers maintain their performance even under extreme operating conditions.
  • Seite 8 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Enceinte architecturale encastrée Mode d'emploi...
  • Seite 9 PRÉSENTATION DES ENCEINTES CONVENTIONS DE LA DOCUMENTATION ENCASTRÉES JBL ® Ce document contient des consignes générales de sécurité, Depuis plus de 68 ans, les ingénieurs de JBL se consacrent à tous ® d'installation et d'utilisation pour les enceintes encastrées JBL les aspects de l'enregistrement et de la reproduction de la musique et Français STUDIO 2 6IW, 8IW et 55IW.
  • Seite 10 POSITIONNEMENT DES ENCEINTES POUR UN SON Positionnement des enceintes pour 5.1 canaux RÉPARTI • Dans un système 5.1 canaux, les enceintes d'ambiance gauches et droites doivent être sur les côtés de la zone d'écoute principale, à • Le son réparti étant le son général sur l'ensemble d'une zone, 1,5 m - 2,1 m (5 pi.-7 pi.) du sol.

  • Seite 11: Instructions D'installation

    électriques accidentels pendant l'installation, éteignez tout le système audio avant de commencer l'installation des AVERTISSEMENT : HARMAN International ne enceintes. supporte aucune responsabilité pour une installation incorrecte du matériel, pour des Câbles des enceintes...
  • Seite 12 MONTAGE DES ENCEINTES 4. Connectez l'enceinte à l'amplificateur comme expliqué dans la section Branchement à l'amplificateur, en page 4. Pour une construction neuve Si vous souhaitez préinstaller uns structure de base pour les enceintes avant la pose des cloisons sèches dans une construction neuve, vous Français devrez acheter un kit de structure de base pour votre modèle d'enceinte chez votre distributeur JBL agréé.
  • Seite 13 6. Insérez l'enceinte droit dans l'ouverture de montage. Serrez les vis de Peinture de la grille serrage de l'enceinte sur l'avant de son déflecteur. Les attaches de Les grilles des enceintes architecturales JBL peuvent être peintes afin de l'enceinte tourneront automatiquement en position et commenceront à les adapter à...

  • Seite 14: Garantie Limitée

    – : génération des fréquences élevées diminuée. Réglez le commutateur sur cette position si la pièce présente plusieurs caractéristiques qui reflètent l'énergie sonore haute fréquence, telles que des grandes fenêtres nues, des sols dallés non recouverts ou de grandes surfaces de parois nues, ou si les enceintes sont utilisées sans leurs Français grilles.
  • Seite 15 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Altavoz arquitectónico integrado mural Manual de instrucciones...
  • Seite 16 ACERCA DE LOS ALTAVOCES CONVENCIONES DE LA DOCUMENTACIÓN INTEGRABLES MURALES JBL ® Este documento contiene instrucciones generales de seguridad, Durante más de 68 años, los ingenieros de JBL se han implicado ® instalación y uso de los altavoces integrables murales JBL STUDIO 2 en cualquier aspecto de la grabación y reproducción de música y 6IW, 8IW y 55IW.
  • Seite 17 COLOCACIÓN DEL ALTAVOZ PARA OBTENER UNA Colocación de altavoces para 5.1 canales BUENA DISTRIBUCIÓN DEL SONIDO • En un sistema de 5.1 canales, los altavoces envolventes izquierdo y derecho deben ubicarse a ambos lados del área de escucha • Puesto que el sonido distribuido se oye repartido por toda una zona, principal, a 1,5 m - 2,1 m del suelo.

  • Seite 18: Instrucciones De Instalación

    APAGUE todos los sistemas de audio antes de ADVERTENCIA: HARMAN International no asume Español empezar a instalar el altavoz. ninguna responsabilidad por la instalación inadecuada de hardware ni de daños personales...

  • Seite 19: Montaje De Los Altavoces

    MONTAJE DE LOS ALTAVOCES 4. Conecte el altavoz al amplificador tal como se describe en Conectar el amplificador, en la página 4. Para nueva construcción Si desea preinstalar un marco para encastar los altavoces antes de realizar el acabado de la pared en una construcción nueva, deberá comprar el kit de bastidor adecuado para encastar el modelo de altavoz específico en su distribuidor JBL.
  • Seite 20 6. Inserte el altavoz derecho en la abertura de montaje. Apriete Pintado de la rejilla los tornillos de los anclajes del altavoz en la parte delantera Las rejillas de los altavoces arquitectónicos JBL se pueden pintar para del sonodeflector del altavoz. Los anclajes del altavoz giran ajustarlas a cualquier decoración.

  • Seite 21: Garantía Limitada

    –: Disminuye la salida de alta frecuencia. Ajuste el conmutador en esta posición si la sala tiene muchos elementos que reflejen la energía del sonido de alta frecuencia, como grandes ventanas descubiertas, suelo de baldosas sin revestimiento y grandes secciones de paredes vacías, o si los altavoces se utilizan sin rejillas.
  • Seite 22 STUDIO 2 6IW, STUDIO 2 8IW e STUDIO 2 55IW Caixa de embutir Manual de instruções...
  • Seite 23 Este documento contém instruções gerais sobre segurança, os aspectos da gravação e reprodução de música e cinema, desde instalação e operação das caixas de embutir JBL Studio 2 6IW, 8IW apresentações ao vivo a gravações para ouvir em casa, no carro ou Français...
  • Seite 24 POSICIONAMENTO DOS ALTO-FALANTES PARA Posicionamento de caixas de som para 5,1 canais English DISTRIBUIR MELHOR O SOM • Em um sistema de 5.1 canais, as caixas surround esquerda e direita devem ser posicionadas dos lados da principal área da plateia e •...

  • Seite 25: Instruções De Instalação

    Para evitá-los, desligue todos os equipamentos de som antes de começar a instalar os alto- Español ATENÇÃO: A HARMAN International não assumirá falantes. nenhuma responsabilidade por instalação incorreta do equipamento nem por lesões Fiação dos alto-falantes Português...
  • Seite 26 MONTAGEM DAS CAIXAS DE SOM 4. Conecte a caixa de som ao amplificador conforme explicado na seção English Conexão ao amplificador (página 4). Construções novas Se quiser pré-instalar um gabarito para os alto-falantes antes de colocar forros de gesso em construções novas, adquira o kit de gabarito Français apropriado para o alto-falante de um revendedor JBL autorizado.
  • Seite 27 6. Introduza o alto-falante diretamente na abertura de montagem. Aperte Pintura da grade English os parafusos dos clampes na parte frontal do baffle do alto-falante. As grades da caixas de embutir JBL podem ser pintadas para combinar Os clampes girarão automaticamente e entrarão em posição de modo com qualquer decoração.

  • Seite 28: Assistência Técnica

    VOLUME EXCESSIVO English Seu alto-falante JBL possui transdutores especialmente projetados, componentes de rede de alta qualidade e filtros passa-alta com delimitações de frequência precisas, que reduzem a possibilidade de Français danos aos drivers de caixas de som e ajudam a preservar o desempenho dos alto-falantes, mesmo sob condições extremas de operação.
  • Seite 29 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Wand-Einbaulautsprecher Bedienungsanleitung...

  • Seite 30: Über Die Wand-Einbaulautsprecher Von Jbl

    ÜBER DIE WAND-EINBAULAUTSPRECHER UMFANG DER DOKUMENTATION VON JBL ® Dieses Dokument enthält allgemeine Sicherheits-, Installations- Seit mehr als 68 Jahren wirken die Ingenieure von JBL an allen ® und Betriebsanweisungen für die JBL STUDIO 2-Wand- Aspekten der Aufzeichnungen und Reproduktionen von Musik- und Einbaulautsprecher des Typs 6IW, 8IW und 55IW.

  • Seite 31: Platzierung Der Lautsprecher Für Flächendeckende Klangverteilung

    PLATZIERUNG DER LAUTSPRECHER FÜR Platzierung der Lautsprecher bei 5.1-Kanalsystemen FLÄCHENDECKENDE KLANGVERTEILUNG • Bei einem 5.1-Kanalsystem sollten die linken und die rechten Surround-Lautsprecher an die Seiten des Haupthörbereichs • Um eine flächendeckende Klangverteilung im gesamten Raum zu positioniert werden, ca. 1,5 m – 2,1 m (5 ft – 7 ft) über dem Boden. erreichen, platziere die Lautsprecher möglichst gleichmäßig innerhalb des zu beschallenden Raumes.

  • Seite 32: Anschluss An Den Verstärker

    Deinen Fachhändler oder einen entsprechenden Spezialisten. durch versehentliche Kurzschlüsse und Stromstöße während der Installation zu schützen, schalte die gesamte Stromversorgung WARNUNG: HARMAN International übernimmt des Audiosystems AUS, bevor Du mit der Installation der keinerlei Haftung für die unsachgemäße Lautsprecher beginnst.

  • Seite 33: Einbau Der Lautsprecher

    EINBAU DER LAUTSPRECHER 3. Schneide nun die Trockenbauwand entlang der Markierung von Schritt 2 auf, um die Montageöffnung zu schaffen. Für den Gebäudeneubau Falls Du im Zuge eines Neubaus vor der Errichtung der Trockenbauwände einen Rahmen für die Lautsprecher vorinstallieren möchtest, erwerbe dafür den entsprechenden Einbausatz für Dein Lautsprechermodel bei Deinem autorisierten JBL-Händler.

  • Seite 34: Einstellbarer Winkel Des Hochtöners

    6. Führe den Lautsprecher gerade in die Montageöffnung ein. Ziehe Anstrich des Gitters anschließend die Klemmschrauben an der Vorderseite der Schallwand Die Schutzgitter der architektonischen Lautsprecher von JBL können des Lautsprechers fest. Die Lautsprecherklemmen drehen sich passend zu jeder Inneneinrichtung angestrichen werden. Die seidenmatte automatisch in die richtige Position und klemmen den Lautsprecher Ausführung ist die perfekte Grundierung für jede gewünschte fest.

  • Seite 35: Überhöhte Ausgangspegel

    –: Reduzierte Hochfrequenzausgabe. Bringe den Regler in diese Position, falls der Raum die hochfrequente Energie besonders stark reflektiert, beispielsweise durch große Fenster ohne Vorhang, Fliesenböden und größere Flächen unverstellter Wände, oder falls die Lautsprecher ohne Schutzgitter in Betrieb sind. ÜBERHÖHTE AUSGANGSPEGEL Deine JBL-Lautsprecher sind nicht nur mit maßgeschneiderten Signalumwandlern ausgestattet –...
  • Seite 36 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Diffusori da parete per installazioni professionali Manuale d'Istruzioni...

  • Seite 37: Prima Di Procedere All'installazione

    INFORMAZIONI RELATIVE AI DIFFUSORI DA CONVENZIONI DELLA DOCUMENTAZIONE PARETE JBL ® Il presente documento contiene le istruzioni generali di sicurezza, Per oltre 68 anni, i tecnici JBL si sono occupati di musica, di ® installazione e funzionamento per i diffusori da parete JBL STUDIO 2 registrazione e riproduzione di filmati, dagli spettacoli dal vivo alle 6IW, 8IW e 55IW È...
  • Seite 38 POSIZIONAMENTO DEI DIFFUSORI PER UN SUONO Posizionamento dei diffusori in configurazione 5.1 canali DIFFUSO • In un sistema a 5.1 canali, i diffusori surround sinistro e destro dovrebbero essere posizionati ai lati dell'area di ascolto principale, a • Poiché un suono diffuso è un suono generico riprodotto in una 5 ft –...

  • Seite 39: Istruzioni Di Installazione

    SPEGNERE l'alimentazione dell'impianto audio prima di iniziare ATTENZIONE: HARMAN International non si l'installazione degli altoparlanti. assume alcuna responsabilità per un'errata installazione di parti fisiche o per le lesioni...

  • Seite 40: Montaggio Dei Diffusori

    MONTAGGIO DEI DIFFUSORI 4. Collegate il diffusore all'amplificatore come spiegato nella sezione Collegamento all'amplificatore, a pagina 4. Per nuove installazioni Se si desidera pre-installare un telaio grezzo per i diffusori prima che il cartongesso sia installato in una nuova costruzione, è necessario acquistare il corretto kit di telaio per lo specifico modello di diffusori dal vostro rivenditore autorizzato JBL.
  • Seite 41 6. Inserire il diffusore direttamente dentro il foro di montaggio. Serrare le Ridipingere la Griglia viti di fissaggio del diffusore sulla facciata anteriore dell'altoparlante. Le griglie dei diffusori da incasso JBL possono essere pitturate per I morsetti degli altoparlanti ruoteranno automaticamente in posizione ed abbinarle a qualsiasi arredamento.

  • Seite 42: Garanzia Limitata

    LIVELLI DI USCITA ECCESSIVI I vostri altoparlanti JBL sono dotati di trasduttori progettati appositamente e componenti del crossover di alta qualità con filtri di ordine elevato con tagli ripidi che riducono le possibilità di danni ai singoli driver dei diffusori e aiutano gli altoparlanti a mantenere le loro prestazioni anche in condizioni operative estreme.
  • Seite 43 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Wand inbouwluidsprekers Handleiding...

  • Seite 44: Verpakkingsinhoud

    OVER JBL WAND INBOUWLUIDSPREKERS ® English OVER DE DOCUMENTATIE ingenieurs zijn al meer dan 68 jaar betrokken bij alle aspecten van ® Dit document bevat algemene aanwijzingen voor veiligheid, muziek en film, zowel opname als reproductie, bij live uitvoeringen en installatie en bediening van de JBL STUDIO 2 6IC, 8IC en 55IW de opnamen waar je thuis, in de auto of op het werk naar luistert.
  • Seite 45 LUIDSPREKERPLAATSING VOOR VERSPREID GELUID Plaatsing van 5.1-kanaals luidspreker English • Verspreid geluid betekent geluidmatig geluid in een bepaalde • In een 5.1-kanaals systeem dienen de surround links en surround rechts luidsprekers aan de zijkanten van de centrale luisterruimte te omgeving, dus plaats de luidsprekers zo gelijkmatig mogelijk voor goede geluidsdekking van de ruimte.

  • Seite 46: Installatie-Instructies

    WAARSCHUWING: HARMAN International schade of letsel door eventuele elektrische kortsluiting en Español aanvaardt geen verantwoordelijkheid voor stoompieken tijdens de installatie.
  • Seite 47 MONTAGE VAN DE LUIDSPREKERS 4. Sluit de luidsprekers aan op de versterker zoals beschreven in English De versterker aansluiten op pagina 4. Bij nieuwbouw Als je bij nieuwbouw de luidsprekers wilt monteren voordat de gipsplaten Français worden geïnstalleerd, moet je de juiste montagekit (rough-in frame) voor je luidsprekermodel kopen van de geautoriseerde JBL dealer.
  • Seite 48 6. Schuif de luidspreker recht in the montage-openening. De luidspreker De grille schilderen English vastzetten met de klemschroeven aan de voorkant van het De grille van de JBL inbouwluidspreker kan worden geschilderd voor elk luidsprekerklankbord. De luidsprekerklemmen roteren automatisch in interieur.

  • Seite 49: Beperkte Garantie

    OVERMATIGE UITVOERNIVEAUS English JBL luidsprekers beschikken over speciaal ontworpen transducers en hoogwaardige netwerkcomponenten met hoge kwaliteit filters met sterke drempelfrequenties die mogelijke schade aan luidsprekers kunnen Français verminderen en de prestaties van de luidsprekers helpen te behouden, zelfs onder extreme gebruiksomstandigheden. Echter, alle luidsprekers hebben grenzen bij continu gebruik.
  • Seite 50 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Arkitektonisk høyttaler for innfelling i vegg Bruksanvisning...
  • Seite 51 Dette dokumentet inneholder generelle sikkerhets-, monterings- og musikk- og filmopptak og reproduksjon, fra liveopptredener til opptakene driftsinstruksjoner for JBL STUDIO 2 6IW, 8IW and 55IW høyttalere du spiller på farten og i hjemmet, bilen eller på kontoret. Vi er sikre på at Français...
  • Seite 52 HØYTTALERPLASSERING FOR DISTRIBUERT LYD 5.1-kanals høyttalerplassering English • Siden distribuert lyd er generell lyd gjennom et område, plasser • I et 5.1-kanalssystem bør venstre og høyre surroundhøyttaler være plassert på sidene av hovedlytteområdet, 1.5m – 2.1m fra gulvet. høyttalerne så uniformt som mulig for jevn lyddekning i hele området. •...
  • Seite 53 AV hele lydsystemet ADVARSEL: Harman International påtar seg intet før du starter installasjon av høyttaleren. Español ansvar for feil installasjon av maskinvare eller for eventuelle personskader eller produktskader Høyttalerkabel...
  • Seite 54 MONTERING AV HØYTTALERE 4. Koble høyttaleren til forsterkeren som forklart i Koble til forsterker, English på side 4. For nybygg Hvis du ønsker å forhåndsinstallere en innfellingsramme for høyttalerne Français før gips er installert i nye bygg, må du kjøpe den riktige innfellingsrammen for din høyttalermodell fra en autorisert JBL forhandler.
  • Seite 55 6. Sett høyttaleren rett inn i monteringsåpningen. Stram Male grillen English høyttalerklemskruene på forsiden av høyttalerplaten. JBL arkitektonisk høyttalergitter kan males til å passe med enhver dekor. Høyttalerklemmene vil automatisk rotere på plass og begynner å Dersom du ønsker å endre fargen på grillen, vil dens sateng finish fungere klemme fast høyttaleren.

  • Seite 56: Begrenset Garanti

    OVERDREVNE LYDEFFEKTNIVÅER English JBL høyttalerne har spesialdesignede elementer med høy kvalitet og nettverkskomponenter med høy-ordens filtre med bratte delingskurver som reduserer potensialet for skade på enkelte høyttalerelementer Français og hjelper høyttalerne å opprettholde sin ytelse selv under ekstreme driftsforhold. Men alle høyttalere har begrensninger når det gjelder kontinuerlig avspilling.
  • Seite 57 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Arkkitehtuurillinen seinäkaiutin Käyttöohjekirja...
  • Seite 58 Tämä asiakirja pitää sisällään yleisiä turvallisuuden, asennuksen ja ulottuvuuksiin musiikin ja elokuvien tallennuksessa, aina live-esiintymisten käytön ohjeita JBL STUDIO 2 6IW, 8IW ja 55IW -seinäkaiuttimille. tallenteiden uudelleen tuotannosta niihin tallenteisiin asti joita toistat On tärkeää lukea tämä asiakirja ennen tuotteen käyttöä. Kiinnitä...
  • Seite 59 KAIUTTIMEN SIJOITTAMINEN TASAISEN ÄÄNENJAON 5.1-kanavaisten kaiuttimien sijoittelu TOTEUTTAMISEKSI • 5.1-kanavaisessa järjestelmässä, vasen ja -oikea surround-kaiutin tulee sijoittaa pääkuuntelualueen sivuille, 5 - 7 jalkaa (1,5 - 2,1m) • Koska ääni jakautuu koko alueelle, aseta kaiuttimet mahdollisimman lattiasta. yhdenmukaisesti tasaista ääntä varten. •...
  • Seite 60 äänijärjestelmän VAROITUS: HARMAN International ei vastaa virtapiirit pois päältä ennen kaiuttimen asennusta. laitteistojen vääränlaisista asennuksista tai mistään henkilökohtaisista vammoista tai Kaiutinjohto tuotteiden vioista, jotka johtuvat vääränlaisista...

  • Seite 61: Kaiuttimien Sijoitus

    KAIUTTIMIEN SIJOITUS 4. Liitä kaiutin vahvistimeen tavalla joka on kuvattu kohdassa Vahvistimeen liittäminen, sivulla 4. Uusiin rakennelmiin Jos haluat esiasentaa esikehyksen kaiuttimille ennen kipsiseinän asennusta uuteen rakennelmaan, sinun tulee hankkia oikea kehyspakkaus kaiutinmallillesi valtuutetulta JBL-myyjältä. Yksityiskohtaiset kiinnitysohjeet toimitetaan esikehyspakkauksessa. Kun kipsiseinä on asennettu, noudata alla olevia Olemassa oleville rakenteille -ohjeita.
  • Seite 62 6. Aseta kaiutin suoraan paikalleen kiinnitysaukkoon. Kiristä kaiuttimen Säleikön maalaus kiinnityslevyssä sijaitsevat kiristysruuvit. Kaiuttimen kiristimet kiertyvät JBL arkkitehtuurillisten kaiuttimien säleiköt voidaan maalata vastaamaan automaattisesti paikoilleen ja alkavat alkavat kiristää kaiutinta. mitä tahansa sisustusta. Jos haluat muuttaa säleikön väriä, sen samettinen viimeistely toimii alusmaalina. Parhaiden tulosten aikaan •...

  • Seite 63: Rajoitettu Takuu

    LIIALLISET LÄHTÖTASOT JBL-kaiuttimesi sisältävät räätälöidyt elementit ja korkealaatuiset piirikomponentit ylemmän asteen suodattimilla jyrkkine vaimennuksineen, vähentäen siten vahingon mahdollisuutta yksittäisille kaiutinelementeille ja auttaen näitä ylläpitämään suorituskykyään jopa kaikkein äärimmäisimmissä käyttöolosuhteissa. Joka tapauksessa, kaikilla kaiuttimilla on rajansa kun on kyse jatkuvasta toistosta. Laajentaaksesi näitä...
  • Seite 64 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Встраиваемая внутристенная акустическая система Руководство пользователя...

  • Seite 65: Распаковка Системы

    О ВНУТРИСТЕННЫХ АКУСТИЧЕСКИХ English УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ТЕКСТЕ СИСТЕМАХ JBL ® Данный документ содержит общие сведения по Вот уже более 68 лет инженеры компании JBL занимаются ® технике безопасности и инструкции по установки и записью и воспроизведением музыки и фильмов во всех эксплуатации...
  • Seite 66 Размещение колонок в 5.1-канальной системе ВЫБОР МЕСТА УСТАНОВКИ АКУСТИЧЕСКОЙ СИСТЕМЫ English ДЛЯ ДОСТИЖЕНИЯ РАСПРЕДЕЛЕННОГО ЗВУКА • В 5.1-канальной системе боковая левая и боковая правая • Распределенный звук – это звук, который равномерно колонки должны быть расположены по сторонам от места, где распределяется...

  • Seite 67: Инструкции По Установке

    установить колонки, рекомендуем обратиться к продавцу или к возможные травмы, вызванные случайным коротким квалифицированному установщику. замыканием и скачками напряжения во время установки, перед началом установки колонок полностью Español ВНИМАНИЕ: Компания HARMAN ОТКЛЮЧИТЕ питание акустической системы. International не несет ответственности за Соединительный провод ненадлежащую установку оборудования Português Чтобы...
  • Seite 68 УСТАНОВКА АКУСТИЧЕСКОЙ СИСТЕМЫ 4. Подсоедините колонку к усилителю согласно инструкциям English в разделе Подключение к усилителю на стр. 4. На этапе стройки Если вы хотите перед установкой гипсокартона установить в стену специальный короб под акустическую систему, Français необходимо приобрести у официального дилера JBL короб, соответствующий...
  • Seite 69 6. Расположив колонку горизонтально, вставьте ее в Покраска гриля English монтажное отверстие. Затяните винты зажимов колонки Грили от акустических систем архитектурной серии JBL спереди экрана колонки. Зажимы колонки автоматически можно красить под любой дизайн интерьера. Если вы повернутся в нужное положение и начнут фиксировать хотите...

  • Seite 70: Габаритные Размеры

    ИЗБЫТОЧНЫЕ УРОВНИ ВЫХОДНОГО СИГНАЛА English Данные акустические системы JBL оснащены динамиками фирменной конструкции и высококачественными компонентами, в том числе фильтрами высокого порядка с четкими ограничителями, снижающими вероятность Français повреждения мембран колонок и способствующими высокопроизводительной работе колонок даже в сложных условиях. Тем не менее, от непрерывного воспроизведения любые...
  • Seite 71 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Arkitektonisk inbyggnadshögtalare Bruksanvisning...
  • Seite 72 ® Det här dokumentet innehåller allmänna säkerhets-, installations- filminspelning och återgivning, från liveframträdanden till inspelningar och driftanvisningar för inbyggnadshögtalarna JBL STUDIO 2 6IW, som du spelar när du är på väg någonstans, i hemmet, i bilen eller på Français 8IW och 55IW. Det är viktigt att du läser igenom det här dokumentet kontoret.
  • Seite 73 HÖGTALARPLACERING FÖR DISTRIBUERAT LJUD Placering av högtalare i 5.1-system English • Eftersom distribuerat ljud sprids i ett stort område ska högtalarna • I ett 5.1-kanaligt system ska de vänstra och högra högtalarna placeras vid sidan av det huvudsakliga lyssningsområdet, 1,5-2,1 m placeras så...
  • Seite 74 överspänning kvalificerad montör. måste du därför STÄNGA AV ljudanläggningen innan du börjar installationen. Español VARNING: HARMAN International åtar sig inget ansvar för felaktig montering av hårdvara eller Högtalarkabel personskador eller produktskador som uppstått Português Använd högtalarkablar av hög kvalitet för att erhålla bästa möjliga...

  • Seite 75: Montera Högtalarna

    MONTERA HÖGTALARNA 4. Anslut högtalarna till förstärkaren enligt avsnittet Ansluta förstärkaren, English på sida 4. För nybyggnation Om du vill förinstallera en monteringsram för högtalarna som sätts in i väggen före gipsskivorna monteras i en nybyggnation, måste du Français köpa rätt monteringsram för din högtalarmodell från din auktoriserade JBL-återförsäljare.
  • Seite 76 6. För in högtalaren rakt in i monteringshålet. Dra åt klämmornas skruvar Måla gallret English på högtalarens framsida. Högtalarklämmorna vrids automatiskt till rätt Gallret på JBL:s arkitektoniska högtalare kan målas för att passa läge och börjar spänna fast högtalaren. inredningen. Om du vill byta färg på gallret fungerar dess matta yta som grundfärg.

  • Seite 77: Begränsad Garanti

    ÖVERDRIVA UTEFFEKTNIVÅER English Dina JBL-högtalare har specialkonstruerade element och delningsfilter med komponenter av hög kvalitet och filter med hög branthet som minskar risken för skador på de olika elementen och som hjälper Français högtalarna att upprätthålla sina egenskaper även under extrema förhållanden.
  • Seite 78 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Vægintegrerbar arkitekthøjttaler Betjeningsvejledning...
  • Seite 79 OM JBL VÆGHØJTTALERE ® KONVENTIONER I DOKUMENTATIONEN I over 68 år har JBL ® 's ingeniører været involveret i hvert enkelt aspekt Dette dokument indeholder generelle instruktioner vedr. overordnet af optagelse og gengivelse af musik og film – fra live-koncerter til sikkerhed, installation og drift af de vægintegrerbare højttalere JBL optagelser, du afspiller på...
  • Seite 80 HØJTTALER-PLACERING FOR OPTIMAL LYD- Placering af 5.1-kanalshøjttalere SPREDNING • I et 5.1-kanalssystem bør venstre og højre surroundhøjttaler placeres i siderne af det primære lytteområde med 1,5-2,1 m afstand til • For at optimere lyden til det ønskede lytte-område skal højttalerne gulvet.

  • Seite 81: Installationsinstruktioner

    ADVARSEL: HARMAN International påtager sig intet ansvar for upassende installation af Højttalerkabel hardware eller for nogen personkvæstelser Brug højttalerkabel af høj kvalitet for at opnå...
  • Seite 82 MONTERING AF HØJTTALERNE 4. Slut højttaleren til forstærkeren som forklaret i Tilslutning til forstærkeren på side 4. Ved nykonstruktion Hvis du vil præinstallere en grovramme til højttalerne, før gipsvæggen monteres i en nykonstruktion, skal du købe det rette grovrammesæt til din højttalermodel hos din autoriserede JBL-højttaler-forhandler. Detaljerede monteringsinstruktioner medfølger til grovrammesættet.
  • Seite 83 6. Sæt højttaleren lige ind i monteringsåbningen. Tilstram højttalerens Maling af gitteret klemmeskruer på forsiden af højttalerens baffel. Højttalerens klemmer Gitrene til JBL's arkitekthøjttalere kan males, så de passer ind i enhver vil automatisk dreje i position og fiksere højttaleren. indretning.

  • Seite 84: Voldsomme Udgangsniveauer

    VOLDSOMME UDGANGSNIVEAUER Dine højttalere fra JBL leveres med specialdesignede transducere og højkvalitative netværkskomponenter med superfine filtre med skrå udskæringer, der reducerer risikoen for skader på enkelte højttaler- enheder og hjælper højttalerne med at bevare deres ydeevne under selv vanskelige driftsforhold. Alle højttalere har dog begrænsninger, når det gælder kontinuerlig afspilning.
  • Seite 85 STUDIO 2 6IW、 STUDIO 2 8IW、 STUDIO 2 55IW インウォール･アーキテクチュアル･ラウ ドスピーカー 取扱説明書...
  • Seite 86 ® インウォール･スピーカーについて 説明書の内容 のエンジニアたちは、 ライブ･パフォーマン 68年以上の間、 JBL ® この書類には、 JBL STUDIO 2(スタジオ2) 6IW、 8IW、 55IWイン スから音楽のレコーディングまで、 あらゆる再生シーンに関わ ウォール･ラウドスピーカー用の全般的な安全、 設置およ ってきました。 び操作の指示が含まれます。 この製品を使用する前に必 ずマニュアルを読んでください。 インウォール･ラウ ドスピーカーの特徴 • ラバーサラウンドのロングスロー･ウーファーが低歪みで 警告 ： 手順、 実行、 条項といったこ とに注意して 高出力を実現します。 く ださい。 正しく実行しない、 または忠実に守ら • 一体型ウェーブガイド搭載シルクドーム･ツイーターが軸 ない場合は、...
  • Seite 87 分散型サウンド用ラウ ドスピーカーの設置 5.1チャンネルスピーカーの設置 • 分散型サウンドはエリア全体への包括的サウンドなので、 • 5.1チャンネルシステムでは、 左右サラウンド･ラウドスピ エリア全体がサウンドの届く範囲でも、 できるだけ等間隔 ーカーはメイン･リスニングエリアの横、 床から5フィート でラウドスピーカーを設置してください。 ～7フィート(1.5m～2.1m)の位置に設置します。 • 基本的なリスニング位置から大体同じ距離に左右のスピ フロントレフト センター フロントライト ーカーを設置してください。 ビデオディスプレイ • サウンドが大きくなりすぎる 「ホッ トスポッ ト」 を避けるた め、 もっと多数のラウドスピーカーを使って各スピーカー のボリュームを下げるように設定してください。 2チャンネル･ステレオ用ラウ ドスピーカーの設置 基本的なリスニングエリアから大体同じ距離(または、 できる だけ同じ距離に近い)に左右のラウドスピーカーを設置してく ださい。 各スピーカーから最も近いサイドウォールまでの距 離もできるだけ同じ距離に近くすべきです。 サラウン サラウン ドレフト...
  • Seite 88 警告:電源をオフにする しかし、 この説明書の指示がはっきりと完全に理解、 および従 スピーカーを設置を完了する前にスピーカーワイヤーを接続 うことができない場合、 またはこのラウドスピーカーを適切に する必要があります。 オーディオシステムとお客様自身を、 設置 設置する自信がない場合は、 販売店または資格のある設置業 中の偶発的な電気のシ ョートや異常電圧による損傷やけがか 者にご連絡ください。 ら保護するため、 スピーカーの設置を始める前に全てのオーデ ィオシステムの電源を 「オフ」 にしてく ださい。 警告 ： HARMAN International(ハーマン･インター ナショナル)は不適切な金具の設置、 または不 スピーカーワイヤー 適切な設置により落下したラウドスピーカーか ハイクオリティー･スピーカーワイヤーを使用して、 JBLインウ ら生じる人体への損傷または製品のダメージ ォール･スピーカーからベスト･パフォーマンスを引き出してく ださい。 に責任を負わないものと します。 • ワイヤーの全長が50フィート(15m)以下の場合、 最低でも16 ゲージ･スピーカーワイヤーを使用してください。...
  • Seite 89 スピーカーの取り付け 3. ステップ2でつけたマークに沿ってドライ･ウォールを切りと り、 取り付け穴を空けてください。 新しい構成のために 新しい構成でドライ･ウォールが設置される前に、 スピーカー 用のラフ･イン･フレームをあらかじめ設置したい場合は、 JBL 公認販売店からお持ちのラウドスピーカー･モデルの正規の ラフ･イン･フレーム･キットを購入する必要があります。 取り 付けの詳細な説明書がラフ･イン･キットに同梱されていま す。 ドライ･ウォールに設置後、 設置説明書の、 以下にある 「既 存の構成のために」 に従ってください。 既存の構成のために 注意:この説明書がカバーする全モデルの設置手順は同一です。 1. ドライ･ウォール、 合板、 または他の壁素材が1/2インチ～2イ 4. 4ページの アンプへの接続 で説明されているように、 スピー ンチ(13mm～51mm)の厚さで、 設置するスピーカーの重量に カーをアンプに接続してください。 耐えられることをお確かめください。 同梱された設置型版の端と梁、 または壁の後ろにある他の障 害物との間が最低1インチ(25.4mm)空いていて、 スピーカーの ロッキング機構が完全にはめ込める余地があることをご確認...
  • Seite 90 6. 取り付け穴にスピーカーをまっすぐはめ込んでください。 ス グリルの塗装 ピーカーバッフルがある面のスピーカー留め金のねじを締 JBLアーキテクチュアル･ラウドスピーカー･グリルは他の装飾 めてください。 スピーカーの留め金が自動的に所定の位置 品に合わせるために塗装できます。 グリルの色を変えたい場 まで回転し、 スピーカーのクランピングを始めます。 合は、 サテン仕上げが下塗りとして機能します。 最良の結果に するため、 この手順に従ってください。 • ねじの抵抗が感じられれば、 スピーカーの固定は成功して います。 1. 塗装の前に、 グリル側の背面からスクリム布を取り除いてく ださい。 重要:常にロ-トルク設定をお使いく ださい。 決して留め金 2. 高品質ペイントスプレーを使用して、 お望みの色の薄いコ のねじを締めすぎないこ と ートを施してください。 グリルの打ち抜き穴が塗装されてい ないままであることをお確かめください。 塗装でふさいでし まうと、 スピーカーのサウンド･クオリティーが低下します。 打ち抜き穴がふさがっている場合は、 圧縮空気を使用して 穴から塗装を吹き飛ばしてください。...
  • Seite 91 高周波レベルコントロール 高周波レベルコントロールにより、 スピーカーの高周波出力 を微調整し、 様々なアコースティック環境を補正することがで きます。 コントロールには3つの設定があります。 + ： 高周波出力が増加します。 厚いカーペッ ト、 カーテン、 布で 覆われた家具のような高周波サウンドエネルギーを吸収する 多くの要素が部屋にある場合、 このポジションにスイッチをセ ッ トします。 0 ： ノーマルな高周波出力です。 ほとんどの設置ではこのポジシ ョンにスイッチをセッ トします。 – ： 高周波出力が減少します。 大型の覆われていない窓、 むき 出しのタイルの床、 広いむき出しの壁のような高周波サウン ドエネルギーを反射する多くの要素が部屋にある場合、 また はグリルなしでスピーカーを使用する場合はこのポジション にスイッチをセッ トします。 過度な出力レベル JBLラウドスピーカーは、 個々のスピーカー･ドライバーへの損 傷の可能性を減らして、...
  • Seite 92 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Montażowy ścienny zestaw głośnikowy Instrukcja obsługi...

  • Seite 93: Warunki Montażu

    ściennych zestawów głośnikowych rejestrowania oraz odtwarzania muzyki i filmu, od wykonań na żywo Français JBL STUDIO 2 6IW, 8IW i 55IW. Należy zapoznać się z tym do nagrań, które odtwarza się w domu, samochodzie lub biurze. dokumentem przed rozpoczęciem użytkowania produktu. Zwrócić...
  • Seite 94 ROZMIESZCZENIE ZESTAWÓW GŁOŚNIKOWYCH W Rozmieszczenie zestawów głośnikowych 5.1 English CELU UZYSKANIA ODPOWIEDNIEJ SCENY DŹWIĘKOWEJ • W systemie 5.1 lewy i prawy zestaw głośnikowy surround powinny być umieszczone po bokach głównego miejsca odsłuchowego, • Aby uzyskać odpowiednią scenę dźwiękową zestawy głośnikowe na wysokości 5 - 7 stóp (1,5 - 2,1 m) od podłogi.

  • Seite 95: Instrukcja Instalacji

    Español OSTRZEŻENIE: Firma HARMAN International nie przed rozpoczęciem montażu zestawów głośnikowych. ponosi odpowiedzialności za niewłaściwy montaż urządzeń, ani za żadne szkody dotyczące osób Przewód głośnikowy...
  • Seite 96 MONTAŻ ZESTAWÓW GŁOŚNIKOWYCH 4. Podłączyć zestaw głośnikowy zgodnie z opisem w części Podłączanie English do wzmacniacza, na stronie 4. W przypadku nowych konstrukcji W celu zamontowania ramy nośnej głośników przed wykonaniem ściany Français należy zakupić zestaw montażowy odpowiedni do danego modelu głośników u autoryzowanego przedstawiciela JBL.
  • Seite 97 6. Umieścić głośnik bezpośrednio w wycięciu montażowym. Dokręcić Malowanie maskownicy English śruby zacisków mocujących z przodu przegrody głośnika. Zaciski Maskownice głośników architektonicznych firmy JBL można pomalować mocujące automatycznie obrócą się na swoje pozycje i zacisną na tak, żeby pasowały do wystroju. Jeśli zajdzie potrzeba zmiany koloru głośniku.

  • Seite 98: Ograniczona Gwarancja

    NADMIERNY POZIOM SYGNAŁU English Twoje zestawy głośnikowe JBL posiadają indywidualnie zaprojektowane przetworniki oraz zwrotnice wyposażone w filtry odcinające wysokiego rzędu, które zmniejszają ryzyko uszkodzenia poszczególnych Français przetworników i pomagają zachować odpowiednie właściwości nawet w skrajnych warunkach roboczych. Jednakże wszystkie zestawy głośnikowe mają...
  • Seite 99 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW 벽 설치 아키텍처 라우드스피커 사용 설명서...
  • Seite 100 68년의 역사 동안 JBL ® 엔지니어는 실황 공연부터 가정, 본 문서에는 JBL STUDIO 2 6IW, 8IW 및 55IW 벽 설치 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 라우드스피커에 대한 일반 안전, 설치 및 작동 지침이 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다.
  • Seite 101 5.1 채널 스피커 배치 분산형 사운드의 라우드스피커 배치 English • 분산형 사운드는 영역 전체의 일반적인 사운드이므로 • 5.1 채널 시스템에서는 서라운드 좌측과 서라운드 영역 전체에서 균등한 사운드를 보장하기 위해 가능한 우측 라우드스피커를 주 청취 위치 양옆에, 바닥에서 1.5m~2.1m(5ft~7ft) 위치에 설치해야 합니다. 일정하게...
  • Seite 102 및 서지로 인해 손상되거나 상해를 입지 않도록 보호하기 설치업체에 문의하십시오. 위해 스피커 설치를 시작하기 전에 모든 오디오 시스템 전원을 끄십시오. Español 경고: HARMAN International은 라우드스피커를 스피커 전선 잘못 설치하거나 떨어뜨려 발생하는 개인 고품질 스피커 전선을 사용하여 JBL 벽 설치 스피커의 성능을 Português 상해나...
  • Seite 103 4. 4페이지의 앰프에 연결 에 설명된 대로 스피커를 앰프에 스피커 설치 English 연결합니다. 새 구조의 경우 새 구조에 석고판을 설치하기 전에 스피커에 사용할 간편 프레임을 사전 설치하려면 공인 JBL 대리점에서 Français 라우드스피커 모델에 맞는 올바른 간편 프레임 키트를 구입해야 합니다. 세부 장착 지침은 간편 키트와 함께 제공됩니다.
  • Seite 104 6. 스피커를 장착 입구에 똑바로 삽입합니다. 스피커 배플 그릴 도장 English 전면에 있는 스피커 클램프 나사를 조입니다. 스피커 JBL 아키텍처 라우드스피커 그릴을 장식에 맞게 도장할 클램프가 제 위치로 자동으로 회전되고 스피커가 수 있습니다. 그릴의 색상을 변경하려는 경우 광택 마감이 클램프로 고정됩니다. 프라이머...
  • Seite 105 과도한 출력 레벨 English JBL 라우드스피커에는 개별 스피커 드라이버의 손상 가능성을 줄이고 극한의 작동 조건에서 라우드스피커의 성능을 일정하게 유지할 수 있는 고가의 차단 장치와 함께 Français 고차 필터가 장착된 고품질 네트워크 컴포넌트와 맞춤형 변환기가 포함되어 있습니다. 그러나 모든 라우드스피커에 연속 재생에 관한 제한이 적용됩니다. 이러한 제한을 Español 확장하려면...
  • Seite 106 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW 入墙式建筑扬声器 指引手册...
  • Seite 107 关于 JBL ® 入墙式扬声器 文档约定 68 年来，JBL ® 工程师一直参与到音乐和电影录制和重现的各 本文档介绍了有关 JBL STUDIO 2 6IW、8IW 和 55IW 入墙式 个制作环节中，包括现场表演以及在路上、家里、车辆中或 扬声器的一般安全、安装和操作说明。使用产品之前， 办公室播放您录制的音频等等。我们自信这款 JBL 系统能将每 请务必阅读本文档，尤其要阅读： 一个音符化为最顶级的听觉享受，让您沉醉其中。我们坚信 当您需要购置更多音频设备时，JBL 产品必将是您的首选。 警告：提醒用户要正确地执行或遵守相关程 序、实践方法、条件等，否则可能造成人员 入墙式扬声器亮点 伤亡。 • 带橡胶环的长冲程低音扬声器确保高输出和低失真。 • 带集成波导的 1" (25mm) 柔丝球顶高音扬声器确保优化的 警示：提醒用户正确执行或遵守相关程序、实践、条件 同轴和离轴响应。 等，否则可能对产品造成部分或全部损坏或损毁。...
  • Seite 108 5.1 声道扬声器布置 适于分布式声音的扬声器布置 • 由于分布式声音为遍及某一区域的一般声音，因此应尽 • 在 5.1 声道系统中，左环绕声和右环绕声扬声器应放置在 主要收听区域的两侧，距离地面 5 英尺至 7 英尺（1.5 米 可能均匀地布置各个扬声器，使该区域的各个位置声音 至 2.1 米）。 覆盖达到均衡。 左前 中置 右前 • 将左右两侧的扬声器摆放在距主要收听区域距离尽量相 等的位置。 视频显示器 • 为避免产生音量过大的“热点”区域，应计划使用更多 的扬声器，并将各个扬声器的音量调低。 双声道立体声扬声器布置 将左右两侧的扬声器摆放在距主要收听区域距离相等（或尽 量相等）的位置。各扬声器距其最近的侧面墙的距离也应尽 量与该等距离接近。 等距 左环绕声 右环绕声 左扬声器 右扬声器 等距 7.1 声道扬声器布置...
  • Seite 109 警 告 ： 对 于 硬 件 的 不 当 安 装 或 因 不 当 安 装 或 扬 声 器 掉 落 导 致 的 人 身 伤 害 或 产 品 损 扬声器线缆 坏，HARMAN International 概不承担任何责任。 使用优质扬声器线缆，使您的 JBL 入墙式扬声器达到最佳性 能。...
  • Seite 110 4. 按照第 4 页中“连接至功放”部分的说明将扬声器连接至 安装扬声器 功放。 新建成的房间 如果您希望在新建成的房间中安装干式墙之前预安装扬声器 的简易框架，您将需要从您的授权 JBL 经销商处购买正确的 简易框架套件。详细指引随附于该简易框架套件。在安装好 干式墙之后，请按照以下的“已装修完成的房间”中的安装 说明进行操作。 已装修完成的房间 注意：本手册涵盖的安装程序适于所有型号。 1. 确保干式墙、胶合板或其他墙壁材料的厚度为 1/2 英寸至 2 英寸（13 毫米至 51 毫米），且可以承受安装的扬声器的 重量。 确保提供的安装模板的边缘与墙背后的椽或其他障碍物之间 的距离至少达到 1 英寸（25.4 毫米），以便为扬声器的锁定 装置全面发挥作用提供空间。进行障碍检查，确保墙身空腔 中不存在会对扬声器产生干扰作用的任何螺栓、导管段、管 道、加热导管或回风。 1" (25.4 mm) 1" 安装开口 (25.4 mm) 1"...
  • Seite 111 6. 将扬声器插入安装开口。拧紧扬声器挡板前端的扬声器夹 网罩喷漆 螺钉。此时扬声器夹将自动旋转到位并夹紧扬声器。 您可以对 JBL 建筑扬声器网罩进行喷漆，以配合任何室内布 • 感到螺钉有阻力时，表明已成功夹紧扬声器。 置风格。如果您希望更换网罩的颜色，可以将网罩的缎面当 做是底漆。为达到最佳效果，请按照以下程序操作： 重要信息：始终使用低扭矩设置。切勿拧得过紧。 1. 在喷漆之前轻轻去除网罩背面的粗支纱稀平布。 2. 请使用高品质的喷漆颜料，喷涂时请喷上一层薄薄的颜 料。请确保网罩穿孔没有被颜料堵塞。穿孔被颜料堵塞， 会使扬声器的音质受损。如果任何穿孔被堵塞，请使用压 缩空气将颜料从穿孔中吹出。 将扬声器笔直插 安装开孔 入安装开孔 注意：如果您在颜料已干后发现有穿孔被颜料堵塞，请小心 内部的所 有夹子 地使用圆柱销或缝合针清除颜料。 3. 我们随附了粗支纱稀平布以供更换。在颜料干了之后，在 有穿孔的网罩内部涂一层薄薄的喷胶，并装上新的粗支纱 稀平布。重要信息：切勿将胶水喷射在布上。 调整 可调整角度的高音扬声器 JBL Studio 2 天花板嵌入式扬声器允许您调节高音扬声器的角 拧紧夹紧 螺钉 度。如需更换角度，请按压高音扬声器的外环，如以下插图 中所示。小心不要触碰高音扬声器振膜或悬挂架。 7.
  • Seite 112 过量输出电平 您的 JBL 扬声器具有定制设计的换能器和高品质的网络组件， 支持配有锐截止的高阶滤波器，可有效降低对个别扬声器的 潜在破坏，有助于扬声器在极端操作条件下维持一贯的高水 准。然而，所有扬声器在连续播放时都有其极限。要突破这 些局限，请勿在播放时使用会使声音失真或不自然的音量。 获取服务 如需获取服务，请联系授权 JBL 经销商。有关更多信息，请 参阅以下“有限质保”。 尺寸 安装开口尺寸 安装厚度 总体尺寸（宽/网罩） STUDIO 2 （高 x 宽）：9-13/16" x 3-19/32" (91mm) （高 x 宽）：10-7/8" x 7-9/32" (249mm x 185mm) 8-11/32" (276mm x 212mm) STUDIO 2 （高 x 宽）：11-15/16" x 3-13/16"...
  • Seite 113 STUDIO 2 6IW、STUDIO 2 8IW、STUDIO 2 55IW 牆內建築系列喇叭 使用手冊...
  • Seite 114 關於 JBL ® 牆內喇叭 English 文件約定 超過 68 年來，JBL ® 公司一直都涉入到了音樂、電影錄製和 本文包含 JBL STUDIO 2 6IW、8IW 和 55IW 牆內喇叭的一般 重現的各個製作環節中，包括現場表演以及家裡、車輛或 安全、安裝和操作說明。使用產品之前，請務必閱讀本 Français 在路上中播放您錄製的音訊，等等。我們相信，您所選擇的 文件，特別注意： JBL 系統能為您提供所期望的每一個娛樂細節，並且當您考 慮購買其他音訊設備時，您一定會再次選擇 JBL 產品。 警告：針對程序、做法、條件或諸如此類之 Español 注意事項，若不正確執行或遵從，可導致人 牆內喇叭亮點 身傷害或死亡。 • 帶橡膠環的長衝程低音喇叭提供高輸出、低失真。 Português do Brasil • 1 英吋（25 公釐）柔絲球頂高音喇叭採用集成波導技術，...
  • Seite 115 5.1 聲道喇叭放置 取得分布式聲音的喇叭放置 English • 由於分布式聲音在區域內採用常規音效，因此需要將喇 • 在 5.1 聲道系統中，左環繞聲喇叭和右環繞聲喇叭應位於 叭均勻放置，以在區域內傳遞均勻的聲音覆蓋。 主要聆聽區域的兩側，距離地面 5-7 英呎（1.5-2.1 米）的 Français 位置。 • 將左右喇叭放置在與主要聆聽位置保持大致相同距離的 左前方 中央 右前方 位置。 Español • 為了避免出現聲音太大的「熱點」，請計劃使用更多喇 視訊顯示器 叭，讓每組喇叭以較低音量播放。 Português 取得雙聲道立體聲的喇叭放置 do Brasil 將左右喇叭放置在與主要聆聽區域保持相同距離的位置（或 者儘量接近相同距離）。從每個喇叭到其最近側牆的距離還 Deutsch 應儘量接近相同的距離。 等距 Italiano 左環繞聲 右環繞聲 左喇叭...
  • Seite 116 連接到放大器 English 注意：關斷電源 JBL 建築系列喇叭安裝極其簡便。但是，若您不能清楚完整 地理解並遵循本手冊中的說明，或者不確定能否正確安裝這 完整安裝喇叭前，必須連接喇叭線。安裝期間，為了防止因 Français 些喇叭，請聯絡經銷商或合格的安裝人員。 意外電氣短路和電湧導致音訊系統損壞或給您自己帶來人身 傷害，請在開始安裝喇叭前關閉整個音訊系統電源。 警告：HARMAN International 對硬體的不當安 Español 喇叭線 裝或因不當安裝或喇叭跌落導致的任何人身 請使用高品質喇叭線，以發揮 JBL 牆內喇叭的最佳效能。 傷害或產品損壞概不負責。 Português do Brasil • 若線長不到 50 英呎（15 米），請使用至少 16 AWG 的喇 叭線。 • 若線長介於 50 英呎到 100 英呎（15 米 - 30 米），請使用...
  • Seite 117 4. 依第 4 頁上 連接到放大器 中所述，將喇叭連接到放大器。 安裝喇叭 English 對於新建築 若您希望在新建築中安裝石膏板前為喇叭預安裝支撐框架， Français 需要向授權的 JBL 經銷商購買適於您的喇叭型號的適當支撐 框架套件。支撐套件隨附詳細的安裝說明。在安裝石膏板 後，請遵循以下 對於現有建築 中的安裝說明。 Español 對於現有建築 附註：對於本手冊涵蓋的全部型號，安裝程序都相同。 Português do Brasil 1. 確保石膏板、膠合板或其他牆體材料厚度為 1/2 英吋 – 2 英吋（13 公釐 – 51 公釐）並能支撐所安裝喇叭的重量。 Deutsch 確保在隨附安裝模板邊緣和任何椽條或牆後其他阻礙物之間 至少保留 1 英吋（25.4 公釐），以便喇叭的鎖定機構有完全 結合的空間。執行阻礙物檢查，以確保牆壁空間內不存在...
  • Seite 118 6. 將喇叭直接插入安裝口。擰緊喇叭擋板前面的喇叭夾緊螺 格柵噴塗 English 釘。喇叭夾將自動轉動到位並開始夾緊喇叭。 JBL 建築系列喇叭格柵可以噴塗得與任何裝飾搭配。若您希 望改變格柵的顏色，則其鍛面處理將起底漆的作用。為達到 • 當您注意到螺釘的阻力時，喇叭已成功夾緊。 Français 最佳的效果，請遵循以下程序： 重要事項：務必使用低扭矩設定。切勿將夾緊螺釘擰 1. 噴塗前輕輕地從格柵後側取下粗支紗稀平布。 得過緊 2. 使用高品質噴漆並塗上一層薄薄的顏色。確保格柵穿孔不 Español 會沾上油漆。格柵穿孔沾上油漆會降低喇叭的音質。若任 何穿孔被堵塞，請使用壓縮气体吹除穿孔上的油漆。 Português do Brasil 附註：若您在油漆已晾乾後發現穿孔被油漆堵塞，請小心使 用直針或縫紉針除去油漆。 將喇叭直接 安裝口內 Deutsch 的所有喇 插入安裝口 3. 我們已隨附了替換用粗支紗稀平布。在油漆晾乾後，請 叭夾 在穿孔格柵內側塗抹少許噴膠，然後貼上新的粗支紗稀平 布。重要事項：切勿在布上噴塗黏合劑。 Italiano 調節 Nederlands 可調角度高音喇叭 JBL Studio 2 天花內喇叭型號支援調節高音喇叭的角度。欲變...
  • Seite 119 過高的輸出電平 English JBL 喇叭採用自訂設計的轉換器和高品質網路元件，網路元 件則具備帶陡峭截止特性的高階濾波器，可降低損壞個別喇 Français 叭驅動器的可能性並協助喇叭即使在極端操作條件下也能保 持出色效能。但是，在涉及持續播放時，所有喇叭都有極 限。為延伸這些極限，需避免依可導致失真或不自然聲音的 Español 音量進行播放。 獲取服務 Português do Brasil 為了獲取服務，請聯絡授權的 JBL 經銷商。更多資訊，請參 閱下面的 有限保固 。 Deutsch 尺寸 安裝口尺寸 安裝深度 總尺寸（含格柵） Italiano STUDIO 2 （高 x 寬）：9-13/16 英吋 x 3-19/32 英吋 （高 x 寬）：10-7/8 英吋 x 7-9/32 英吋...
  • Seite 120 STUDIO 2 6IW, STUDIO 2 8IW, STUDIO 2 55IW Pengeras Suara Arsitektur Dinding Panduan Instruksi...
  • Seite 121 Dokumen ini berisi instruksi keselamatan umum, pemasangan, dan setiap aspek musik, perekaman film, dan reproduksi pertunjukan pengoperasian pengeras suara dinding JBL STUDIO 2 6IW, 8IW, dan langsung hingga rekaman yang Anda putar di rumah, mobil, atau saat 55IW. Penting untuk membaca dokumen ini sebelum menggunakan dalam perjalanan.
  • Seite 122 PENEMPATAN PENGERAS SUARA UNTUK SUARA Penempatan Speaker Saluran-5.1 YANG MENYEBAR • Pada sistem saluran-5.1, pengeras suara keliling kiri dan keliling kanan sebaiknya diletakkan di kedua sisi area mendengar utama, • Karena suara yang menyebar merupakan suara yang umum 5 kaki – 7 kaki (1,5 meter – 2,1 meter) dari lantai. terdengar di seluruh area, tempatkan pengeras suara seseimbang mungkin agar suara dapat melingkupi seluruh area.

  • Seite 123: Menghubungkan Ke Penguat

    Anda atau pemasang yang kompeten. arus pendek dan sengatan listrik selama pemasangan, matikan semua daya sistem audio sebelum mulai memasang speaker. PERINGATAN: HARMAN International tidak bertanggung jawab untuk pemasangan Kabel Speaker perangkat keras yang tidak benar atau cedera...
  • Seite 124 MENEMPATKAN SPEAKER 4. Hubungkan speaker ke penguat seperti yang dijelaskan dalam Menghubungkan ke Penguat, pada halaman 4. Untuk Konstruksi Baru Jika Anda ingin memasang kerangka kasar speaker sebelum drywall dipasang dalam konstruksi baru, Anda perlu membeli kit kerangka kasar yang tepat untuk model pengeras suara Anda dari penyalur JBL resmi. Instruksi dudukan secara mendetail diberikan dalam kit kerangka kasar.
  • Seite 125 6. Masukkan speaker langsung ke dalam bukaan dudukan. Kencangkan Mengecat kisi sekrup penjepit speaker pada bagian depan sekat speaker. Penjepit Kisi pengeras suara arsitektur JBL dapat dicat agar sesuai dengan speaker akan secara otomatis berputar ke dalam posisinya dan mulai dekorasi apa pun.
  • Seite 126 TINGKAT OUTPUT YANG BERLEBIHAN Pengeras suara JBL Anda menampilkan transduser dengan desain kustom dan komponen jaringan berkualitas tinggi yang dilengkapi filter berurutan tinggi dengan arus curam yang mengurangi kerusakan potensial pada driver speaker individual dan membantu pengeras suara menjaga performa bahkan di bawah kondisi operasi yang ekstrim. Namun, semua pengeras suara memiliki batasan dalam hal pemutaran kembali yang terus-menerus.
  • Seite 127 8500 Balboa Blvd., Northridge, CA 91329 © 2015 HARMAN International Industries, Incorporated. All rights reserved. JBL is a trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries. Features, specifications and appearance are subject to change without notice.
