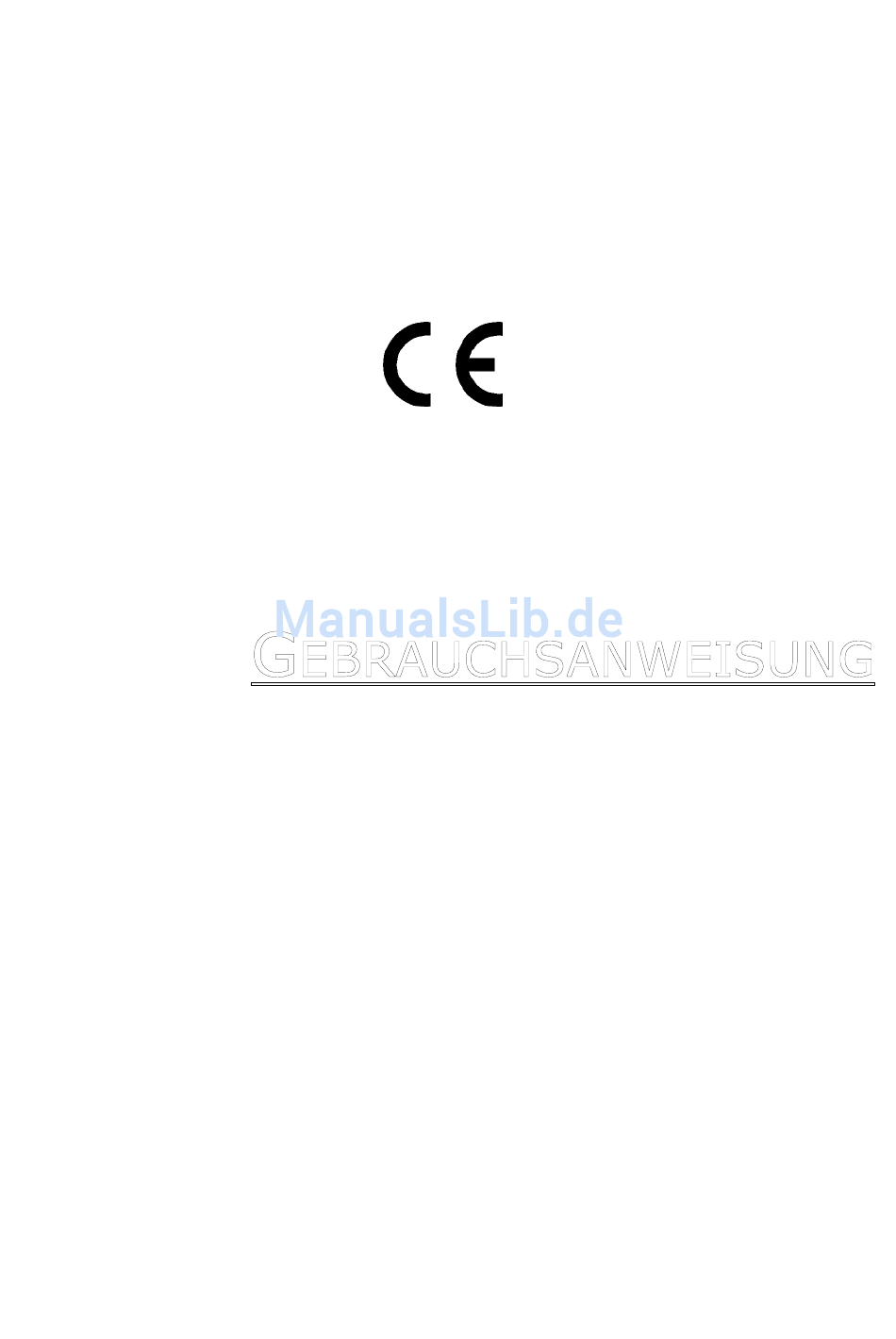

- Seite 1 20-Zoll LCD - TV ERVIELFÄLTIGUNG DIESES ANDBUCHS Dieses Dokument enthält gesetzlich geschützte Informationen. Alle Rechte vorbe- halten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
-
Seite 2: Inhaltsverzeichnis
1. SICHERHEIT UND WARTUNG ..........1 Betriebssicherheit ............. 1 Reparatur ................ 2 Aufstellungsort ..............2 Umgebungstemperatur ............2 Anschließen ..............3 Stromversorgung............3 Normen / Elektromagnetische Verträglichkeit ......4 Wartung ................4 2. EINFÜHRUNG ..............5 Hinweise zu dieser Anleitung ..........5 Unsere Zielgruppe ............ - Seite 3 7. ALLGEMEINE STEUERUNG UND EINSTELLUNGEN ....18 Ein- und Ausschalten des LCD-TVs ........18 Zwischen Signalquellen umschalten ........18 Lautstärkeregelung ............18 Bedienung der Lautstärkeregelung ........18 Stummschaltung ............18 Einstellen der Schlafzeitfunktion........19 Aufrufen der Menüs und der On-Screen Steuerung ....19 Kontrast und Helligkeit einstellen ........
- Seite 4 9. TELETEXT ..............27 Die Bedienung von TELETEXT ........... 27 Teletext Seiten auswählen..........27 Nützliche Teletext Eigenschaften ........28 10. PROBLEMBEHEBUNG ............ 31 Benötigen Sie weitere Unterstützung? ......32 11. ABMESSUNGEN ............33 12. TECHNISCHE DATEN ............ 34 Garantiebedingungen ............35 Haftpflichtbeschränkung ..........
-
Seite 5: Sicherheit Und Wartung
Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässi- gen Betrieb und eine lange Lebenserwartung Ihres LCD-TV. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weiter geben zu können. -
Seite 6: Reparatur
Wenden Sie sich an den Kundendienst, wenn: ♦ das Netzkabel/Netzteil angeschmort oder beschädigt ist ♦ Flüssigkeit in den LCD-TV eingedrungen ist ♦ der LCD-TV nicht ordnungsgemäß funktioniert ♦ der LCD-TV gestürzt, oder das Gehäuse beschädigt ist EPARATUR • Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal. -
Seite 7: Anschließen
• Ziehen Sie während eines Unwetters oder wenn der TV für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennebuchse. NSCHLIEßEN Beachten Sie nachfolgende Hinweise, um Ihren LCD-TV ordnungsgemäß anzuschließen: TROMVERSORGUNG • Betreiben den LCD-TVs nur an geerdeten Steckdosen mit AC 100- 240V~ 60/50 Hz. -
Seite 8: Normen / Elektromagnetische Verträglichkeit
ORMEN LEKTROMAGNETISCHE ERTRÄGLICHKEIT Der LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestim- mungen: EN 55013, EN 55020, EN 60065 EN 61000-3-2, EN 61000-3-3 • Beim Anschluss müssen die Richtlinien für elektromagnetische Ver- träglichkeit (EMV) eingehalten werden. •... -
Seite 9: Einführung
Ü Ü INWEISE ZU DIESER NLEITUNG Wir haben diese Anleitung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die benötigten Informationen themenbezo- gen nachlesen können. Ziel dieser Anleitung ist es, Ihnen die Bedienung Ihres LCD-TVs in leicht verständlicher Sprache nahe zu bringen. NSERE IELGRUPPE Diese Anleitung richtet sich an Erstanwender sowie an fortgeschrit-... -
Seite 10: Leistungsmerkmale
EISTUNGSMERKMALE Vorteile gegenüber Röhren-TV Platzeinsparung geringeres Gewicht Stromersparnis Weiter Eigenschaften Folgende Anschlüsse sind vorhanden: Empfängeranschluss, SCART (Video, S-Video & RGB), Video, Component (YPbPr) und S- Video. Einfach zu bedienende Fernbedienung Einfach zu bedienendes TV-Menüsystem Formatumstellung über die ARC-Taste Kopfhörerbuchse für abgeschirmtes Hörvergnügen. Integrierte Breitbandlautsprecher. -
Seite 11: Anschluss Externer Geräte
Ä Ä RONTANSICHT Kopfhörer 3 3 . . A A N N S S C C H H L L U U S S S S E E X X T T E E R R N N E E R R E E R R Ä... -
Seite 12: Rückansicht
ÜCKANSICHT 12V DC-IN Serviceschnittstelle* AV2: Component YPbPr, Audio-in L/R SCART (Input/Output) S-Video AV1: CVBS, Video-in, Audio-in L/R Audio-out L/R TV-Tuner *Serviceschnittstelle nur für den Servicetechniker bestimmt E E U U T T S S C C H H... -
Seite 13: Steuerelemente Und Anordnung
Diese Tasten steuern die Basisfunktion des LCD-TVs einschließlich des On-Screen Menüs. Die erweiterten Funktionen erreichen Sie über die Fernbedienung. Lautstärker verringern. Navigation im OSD. Lautstärke erhöhen. Navigation im OSD. Kanalwechsel runter. Navigation im OSD. Kanalwechsel hoch. Navigation im OSD. Anzeige des Hauptmenüs. Bestätigung des Menüs. bestimmt die Signalquelle (TV, Video, Component (YPbPr), S- Video, SCART). - Seite 14 E E U U T T S S C C H H...
-
Seite 15: Fernbedienung
5 5 . . F F E E R R N N B B E E D D I I E E N N U U N N G G... -
Seite 16: Zusammenfassung Der Steuerelemente
USAMMENFASSUNG DER TEUERELEMENTE Signalquelle auswählen Schaltet in den TV Modus. Schaltet in den Video Modus. Schaltet in den Component (YPbPr) Modus. Schaltet in den SCART Modus. Schaltet in den S-Video Modus. Menüeinstellung Zeigt das Hauptmenü an oder bestätigt das Menü. Drücken, um den einzustellenden Punkt im OSD–Menü... - Seite 17 Kanalwechsel Drücken Sie P- oder P+ um im TV- Modus das Programm oder im Tele- text-Modus die Titelseite zu ändern. Um Programme in TV-Modus direkt auszuwählen. Zeigt die aktuelle Signalquelle, die Programmnummer und die Sound Optionen an. Drücken, um zum vorherigen Programm zurückzukehren.
- Seite 18 Teletextsteuerung TELETEXT Drücken, um den Teletextdienst einzu- schalten. Noch einmal drücken, um zum Fernsehprogramm zurückzukehren. INDEX Drücken, um eine Liste des Teletextin- halts anzuzeigen. HOLD Drücken, um den automatischen Seiten- wechsel zu verhindern. EXPAND Drücken, um die obere oder untere Hälfte der Teletextseite zu vergrößern REVEAL Drücken, um verborgene Informationen...
- Seite 19 Andere Funktionen POWER Taste. Ein- und Ausschalter. Stellt die ursprünglichen Fabrikeinstel- lungen wie Lautstärke, Kontrast und Farbtemperatur wieder her. Formatumschaltung. Stellt die Hintergrundbeleuchtung in drei Stufen ein. Aktiviert die voreingestellte Zeitspanne zum automatischen Ausschalten. Dies vier Tasten haben bei der Pro- grammeinstellung im TV Menü...
-
Seite 20: Die Erste Einrichtung
1. Nachdem Sie den LCD-TV ausgepackt haben, stellen Sie das Produkt an einem sicheren und gut gelüfteten Ort auf. 2. Legen Sie die Batterien vom Typ Micro / AAA ins Batteriefach auf der Rückseite der Fernbedienung. 3. Vergewissern Sie sich, dass das externe 75 Ohm Antennenka- bel und das Netzteil mit dem dazugehörigen Stromkabel rich- tig angeschlossen sind. - Seite 21 6. Sie sollten bei der Ersteinrichtung einen Auto Scan durchfüh- ren. Detaillierte Anleitungen zur Durchführung des manuellen Scannens finden Sie im Abschnitt Manuelle Programmsuche ( S. 26). Erstes Setup AUTO SCAN First Setup: Country: Germany Language: German Scan: Auto. Scan 7.
-
Seite 22: Allgemeine Steuerung Und Einstellungen
LCD-TV USSCHALTEN DES Drücken Sie die POWER Taste auf der Fernbedienung. Sie kön- nen auch die POWER Taste rechts unten am Gerät benutzen. WISCHEN IGNALQUELLEN UMSCHALTEN 1. Schalten Sie die angeschlossenen Videogeräte ein. 2. Drücken Sie die entsprechende Taste. Drücken Sie die TV-Taste, um zum TV-Modus zu schalten. Drücken Sie die AV1 Taste, um in den Videomodus zu schalten. -
Seite 23: Einstellen Der Schlafzeitfunktion
INSTELLEN DER CHLAFZEITFUNKTION Mit der Schlafzeitfunktion können Sie die TV Wiedergabe oder den LCD-TV automatisch ausschalten. 1. Drücken Sie die SLEEP-Taste, um die Schlafzeitfunktion aufzurufen. 2. Drücken Sie die SLEEP-Taste mehrmals, um die Ausschalt- zeit (in Minuten) einzustellen. Die Zeit kann in 30-Minuten-Schritten von 30 Minuten bis 120 Minuten eingestellt werden. -
Seite 24: Kontrast Und Helligkeit Einstellen
ONTRAST UND ELLIGKEIT EINSTELLEN Sie müssen für die verschiedenen Videomodi eventuell gesonder- te Einstellungen vornehmen. 1. Drücken Sie die MENÜ-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie die Tasten P+ / P-, um den Zeiger auf BILD zu setzen. 3. Drücken Sie die MENÜ-Taste, um die Einstellung zu bestä- tigen. -
Seite 25: Menü Übersicht
Ü ENÜ BERSICHT Drücken Sie bei eingeschaltetem Gerät die MENÜ-Taste. Die fol- genden Optionen erscheinen auf Ihrem Bildschirm. Seite: 1/2 Helligkeit Kontrast Schärfe Farbsättigung Rauschverm. :EINSTELLEN ↵: EINGEBEN In diesem Menü haben Sie die Möglichkeit unterschiedliche Bild- leinstellungen vorzunehmen. Diese beinhalten HELLIGKEIT, KONTRAST, SCHÄRFE und FARBSÄTTIGUNG. -
Seite 26: Farbe
ARBE Seite: 1/1 Kalt Normal Warm Eigene Einst Verlassen :EINSTELLEN ↵: EINGEBEN Das Farbmenü bietet die Einstellungen der Farbtemperatur von kalt über normal oder warm bis zur eigenen Einstellung, je nach Umgebungslichtverhältnissen. Seite: 1/2 Feineinstell. Autoscan Manuel. Scan Prog. übersp. Programme :EINSTELLEN ↵: EINGEBEN Im TV Menü... -
Seite 27: Modus
ODUS Seite: 1/2 Übersicht Transparenz Kindersperre Sprache Decoder :EINSTELLEN ↵: EINGEBEN Seite: 2/2 OSD Time Verlassen :EINSTELLEN ↵: EINGEBEN Über das MODUS Menü haben Sie Zugriff spezielle Einstellmög- lichkeiten wie ÜBERSICHT, TRANSPARENZ, KINDERSPERRE SPRACHE, SPRACHE, DECODER und OSD Time. INGANG Seite: 1/1 Video S-Video... -
Seite 28: Tv-Modus Einstellen
1. Setzen Sie mit der Taste TV auf der Fernbedienung die Signal- quelle auf „TV“-Modus. 2. Drücken Sie die Menü Taste und wählen Sie auf dem Menü- bildschirm TV aus. ROGRAMME BEARBEITEN 1. Wählen Sie im TV Menü den Menüpunkt PROGRAMM aus und bestätigen Sie Ihre Wahl mit der MENÜ... -
Seite 29: Namen Ändern Oder Editieren
AMEN ÄNDERN ODER EDITIEREN 1. Gehen Sie mit Hilfe der Tasten P+ / P- oder VOL- / VOL+ zu der Programmnummer, deren Namen Sie ändern oder editieren möchten. 2. Drücken Sie die GELBE Taste. 3. Drücken Sie die Tasten P+ / P mehrmals, um einen Buchsta- ben auszuwählen, und drücken Sie dann die Taten VOL- / VOL+, um eine Position auszuwählen. -
Seite 30: Manuelle Programmsuche
ANUELLE ROGRAMMSUCHE Sie können bei der manuellen Programmsuche den Suchbereich einschränken. Gehen Sie dafür bitte wie folgt vor: 1. Wählen Sie im TV Menü den Menüpunkt Manueller Scan aus. 2. Bestätigen Sie Ihre Wahl mit Ja. Manuel Scan Programme Frequenz .. -
Seite 31: Teletext
Teletext ist ein gratis Dienst, der von den meisten Fernsehstatio- nen ausgestrahlt wird und der aktuelle Informationen zu Nach- richten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. TELETEXT EDIENUNG VON 1. Wählen Sie einen Fernsehsender, der Teletext ausstrahlt. 2. Drücken Sie die TELETEXT einmal und der Teletextbild- schirm erscheint. -
Seite 32: Nützliche Teletext Eigenschaften
ÜTZLICHE ELETEXT IGENSCHAFTEN INDEX * Mit dieser Taste wählen Sie die Indexseite aus, die eine Liste des Tele- textinhalts enthält. HOLD Die Teletextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen als auf einen Bildschirm passen. Der Rest der Seite wird nach einer bestimmten Zeit auf einer Unterseite angezeigt. - Seite 33 EXPAND Wählt Text doppelter Größe aus. *Drücken Sie diese Taste, um die obere Hälfte der Seite zu vergrößern. *Drücken Sie diese Taste noch einmal, um die untere Hälfte der Seite zu vergrößern. *Nochmaliges Drücken dieser Taste kehrt zum Normalbild zurück. SUB-PAGE / TIME Im Teletextmodus sind Unterseiten Abschnitte von langen Teletextseiten, die nur Abschnitt für Abschnitt am Bildschirm ausgegeben werden können.
- Seite 34 E E U U T T S S C C H H...
-
Seite 35: Problembehebung
Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möch- ten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gern weiter. Rufen Sie uns an! Es erscheint kein Bild und ertönt kein Ton. -
Seite 36: Die Grundeinstellungen Sind Nicht Mehr In Ordnung (Farbe Und Ton)
Das Bild ist nicht scharf. Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Das Bild bewegt sich. Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Es erscheint ein Doppel- oder Dreifachbild. Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist. Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen. -
Seite 37: Abmessungen
1 1 1 1 . . A A B B M M E E S S S S U U N N G G E E N N... -
Seite 38: Technische Daten
Element Spezifikation Bildschirm Bildschirmgröße 20.1” TFT (Thin-Film Transistor) LCD panel Auflösung 640x480 (VGA) Bildkantenverhältnis Anzeigebereich (HxV) 408 x 306 mm Pixelgröße RGB 3x0,2125 (H) x 0,6375 (V) Farbwiedergabe 16,7 Mio. Farben Kontrastverhältnis 500:1 (typ.) Helligkeit 500 Cd/m (typ.) ± 80°, ± 70° Blickwinkel (H, V) Reaktionszeit 16ms (typ.) -
Seite 39: Garantiebedingungen
ARANTIEBEDINGUNGEN Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Ihre gesetzlichen Rechte werden durch diese Garantiebedingungen nicht eingeschränkt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. -
Seite 40: Pixelfehler Bei Lcd-Tvs
LCD-TV IXELFEHLER BEI Bei Aktiv Matrix LCD TVs mit einer Auflösung von 640 x 480 Pixeln, welche sich aus je drei Subpixeln (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 922000 Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses, kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixeln bzw. -
Seite 41: Index
Abmessungen ......33 Haftpflichtbeschränkung..35 Audiosteuerung....13 Hinzufügen von Programmen . 25 Aufstellungsort...... 2 HOLD ......... 28 AUTO-SCAN......17 Inbetriebnahme .....7 Betriebssicherheit....1 INDEX ........ 28 Inhaltsverzeichnis ....iv INTERRUPT ......28 Copyright ......iv Kanalwechsel ...... 13 Kontrast und Helligkeit einstellen......20 Kundendienst ...... 31 Einführung ...... - Seite 42 Wartung ......4 Signaltonquelle ....12 Steuerelemente und Namen ändern oder editieren .25 Anordnung ......9 Normen ....... 4 Stromversorgung ....3 Stummschaltung....18 SUB-PAGE/TIME ....29 On-Screen-Steuerung ...19 Technische Daten....34 Teletext ......27 EXPAND......29 Qualität ....... 5 HOLD ......28 INDEX ......
