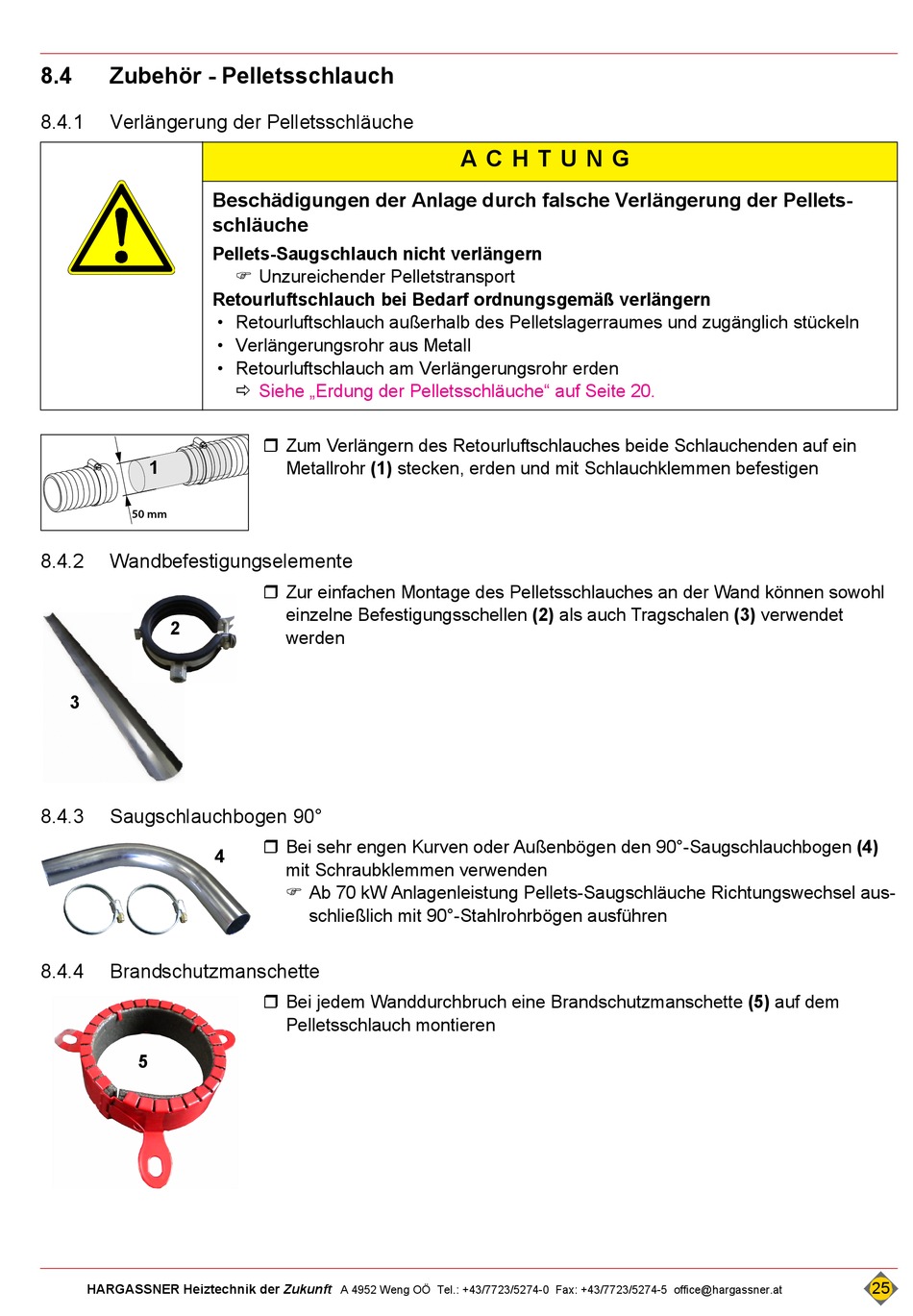

8.4 Zubehör - Pelletsschlauch
8.4.1 Verlängerung der Pelletsschläuche
Beschädigungen der Anlage durch falsche Verlängerung der Pellets-
schläuche
Pellets-Saugschlauch nicht verlängern
Retourluftschlauch bei Bedarf ordnungsgemäß verlängern
1
50 mm
8.4.2 Wandbefestigungselemente
2
3
8.4.3 Saugschlauchbogen 90°
8.4.4 Brandschutzmanschette
5
HARGASSNER Heiztechnik der Zukunft
 Unzureichender Pelletstransport
• Retourluftschlauch außerhalb des Pelletslagerraumes und zugänglich stückeln
• Verlängerungsrohr aus Metall
• Retourluftschlauch am Verlängerungsrohr erden
Siehe „Erdung der Pelletsschläuche" auf Seite 20.

 Zum Verlängern des Retourluftschlauches beide Schlauchenden auf ein
Metallrohr (1) stecken, erden und mit Schlauchklemmen befestigen
 Zur einfachen Montage des Pelletsschlauches an der Wand können sowohl
einzelne Befestigungsschellen (2) als auch Tragschalen (3) verwendet
werden
 Bei sehr engen Kurven oder Außenbögen den 90°-Saugschlauchbogen (4)
4
mit Schraubklemmen verwenden
 Ab 70 kW Anlagenleistung Pellets-Saugschläuche Richtungswechsel aus-
schließlich mit 90°-Stahlrohrbögen ausführen
 Bei jedem Wanddurchbruch eine Brandschutzmanschette (5) auf dem
Pelletsschlauch montieren
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
A C H T U N G
