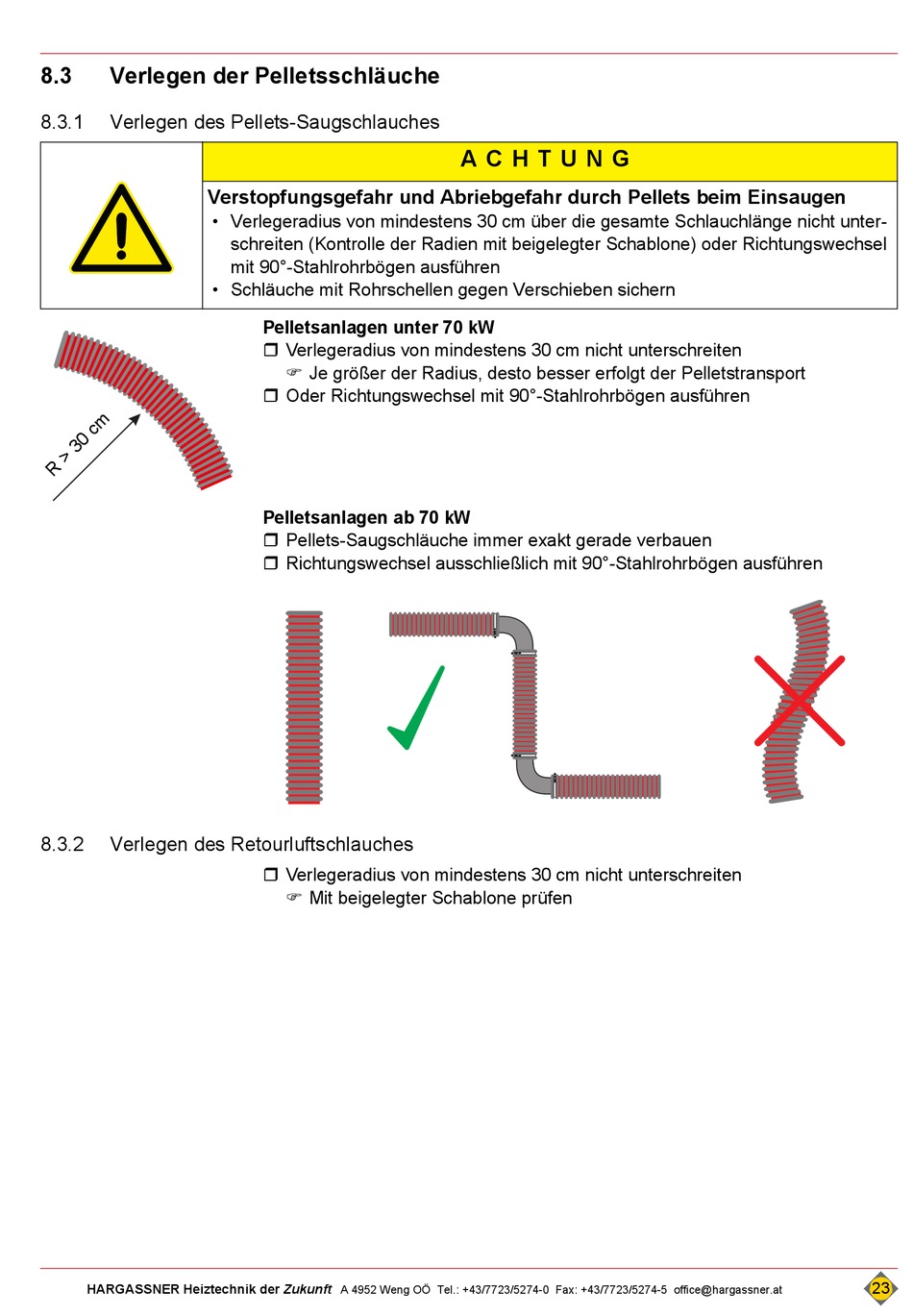

8.3 Verlegen der Pelletsschläuche
8.3.1 Verlegen des Pellets-Saugschlauches
Verstopfungsgefahr und Abriebgefahr durch Pellets beim Einsaugen
• Verlegeradius von mindestens 30 cm über die gesamte Schlauchlänge nicht unter-
• Schläuche mit Rohrschellen gegen Verschieben sichern
8.3.2 Verlegen des Retourluftschlauches
HARGASSNER Heiztechnik der Zukunft
schreiten (Kontrolle der Radien mit beigelegter Schablone) oder Richtungswechsel
mit 90°-Stahlrohrbögen ausführen
Pelletsanlagen unter 70 kW
 Verlegeradius von mindestens 30 cm nicht unterschreiten
 Je größer der Radius, desto besser erfolgt der Pelletstransport
 Oder Richtungswechsel mit 90°-Stahlrohrbögen ausführen
Pelletsanlagen ab 70 kW
 Pellets-Saugschläuche immer exakt gerade verbauen
 Richtungswechsel ausschließlich mit 90°-Stahlrohrbögen ausführen
 Verlegeradius von mindestens 30 cm nicht unterschreiten
 Mit beigelegter Schablone prüfen
