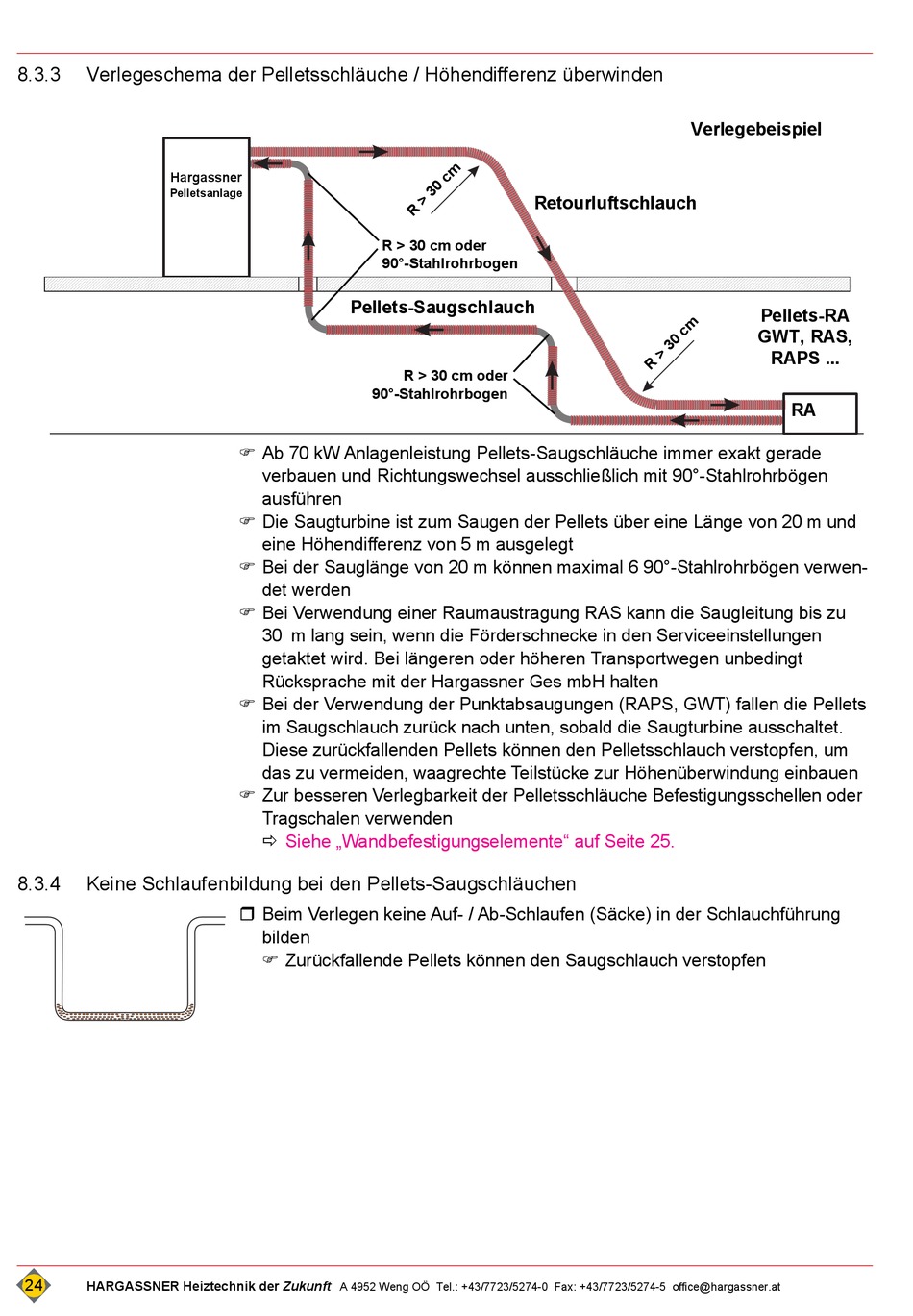

8.3.3 Verlegeschema der Pelletsschläuche / Höhendifferenz überwinden
Hargassner
Pelletsanlage
8.3.4 Keine Schlaufenbildung bei den Pellets-Saugschläuchen
24
HARGASSNER Heiztechnik der Zukunft
R > 30 cm oder
90°-Stahlrohrbogen
Pellets-Saugschlauch
R > 30 cm oder
90°-Stahlrohrbogen
 Ab 70 kW Anlagenleistung Pellets-Saugschläuche immer exakt gerade
verbauen und Richtungswechsel ausschließlich mit 90°-Stahlrohrbögen
ausführen
 Die Saugturbine ist zum Saugen der Pellets über eine Länge von 20 m und
eine Höhendifferenz von 5 m ausgelegt
 Bei der Sauglänge von 20 m können maximal 6 90°-Stahlrohrbögen verwen-
det werden
 Bei Verwendung einer Raumaustragung RAS kann die Saugleitung bis zu
30 m lang sein, wenn die Förderschnecke in den Serviceeinstellungen
getaktet wird. Bei längeren oder höheren Transportwegen unbedingt
Rücksprache mit der Hargassner Ges mbH halten
 Bei der Verwendung der Punktabsaugungen (RAPS, GWT) fallen die Pellets
im Saugschlauch zurück nach unten, sobald die Saugturbine ausschaltet.
Diese zurückfallenden Pellets können den Pelletsschlauch verstopfen, um
das zu vermeiden, waagrechte Teilstücke zur Höhenüberwindung einbauen
 Zur besseren Verlegbarkeit der Pelletsschläuche Befestigungsschellen oder
Tragschalen verwenden
Siehe „Wandbefestigungselemente" auf Seite 25.

 Beim Verlegen keine Auf- / Ab-Schlaufen (Säcke) in der Schlauchführung
bilden
 Zurückfallende Pellets können den Saugschlauch verstopfen
