DIP-Schaltereinstellung für DMX-Modus
DMX-Produkte benötigen eine eigene "Adresse", um DMX-Signale empfangen zu können.

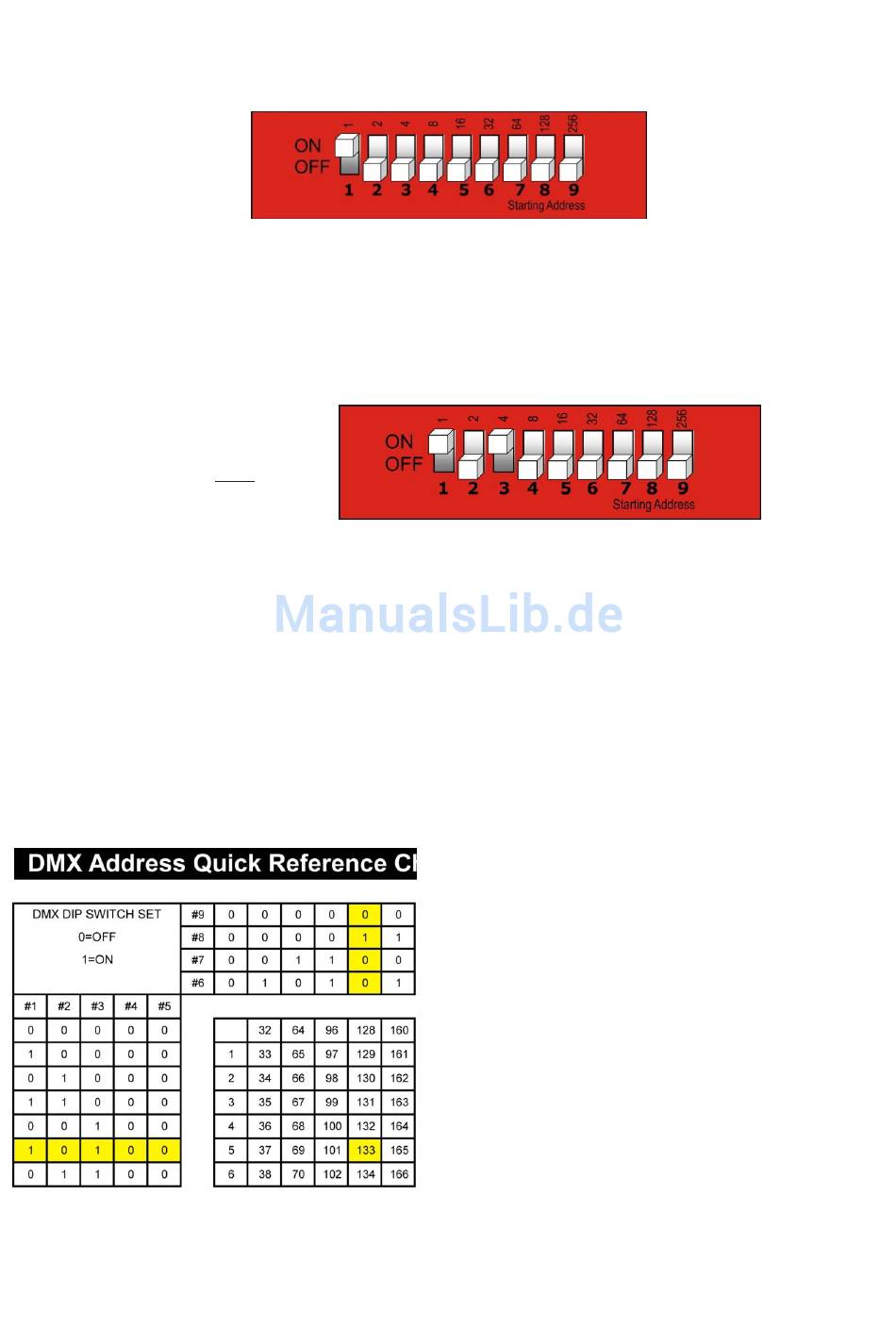

Adressen am Controller werden eingestellt, indem die entsprechenden DMX-DIP-Schalter #1 - #9
umgelegt werden.
Es ist zu beachten, dass die DMX-Adresseinstellungen die Summe der DIP-Schalterwerte darstellen.
Eine Standard-DMX-Adresse für eine Showtec-Atmos-Nebelmaschine mit einem Kanal sieht wie folgt aus:
Z.B.:
Atmos-Nebelmaschine
Gerät 5
Schalter
#1
#3
Summe
Erläuterung: Da jedes Gerät einen Kanal hat, steigt der Wert jeder Adresse um 1 (siehe Adresswerte
oben).
Sobald die Adresswerte ermittelt wurden, addieren Sie die DMX-DIP-Schalterwerte hinzu, um die korrekte
Adresse zu erhalten (DMX-DIP-Schalter "ON") für jedes Gerät. Legen Sie die entsprechenden DMX-DIP-
Schalter für jedes Gerät um.
Z.B.:
1. Wenn Sie einer Atmos-Nebelmaschine die DMX-Adresse 133 zuweisen wollen, müssen Sie zuerst
Nummer 133 in der
DMX-Tabelle finden. (Siehe Seite 12)
2. Dann suchen Sie auf der linken Seite (DIP-Schalter #1 - #5) horizontal ab 133.
In der Tabelle sehen Sie #1=ON, #2=OFF, #3=ON, #4=OFF, #5=OFF.
3. Schließlich suchen Sie oben in der Tabelle (DIP-Schalter #6 - #9) vertikal ab 133.
In der Tabelle sehen Sie #6=ON, #7=OFF, #8=ON, #9=OFFF.
Adresswert DMX-DIP-Schalter "EIN"
5
Wert
1
4 +
5
#1 , #3
11
