Mehrere Atmos-Nebelmaschinen (DMX-Steuerung)

1. Bringen Sie die Nebelmaschine an einem stabilen Traversenrahmen an.
1 Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141).
3. Verbinden Sie die Atmos-Nebelmaschinen und andere Geräte mit einem 3-poligen XLR-Kabel.

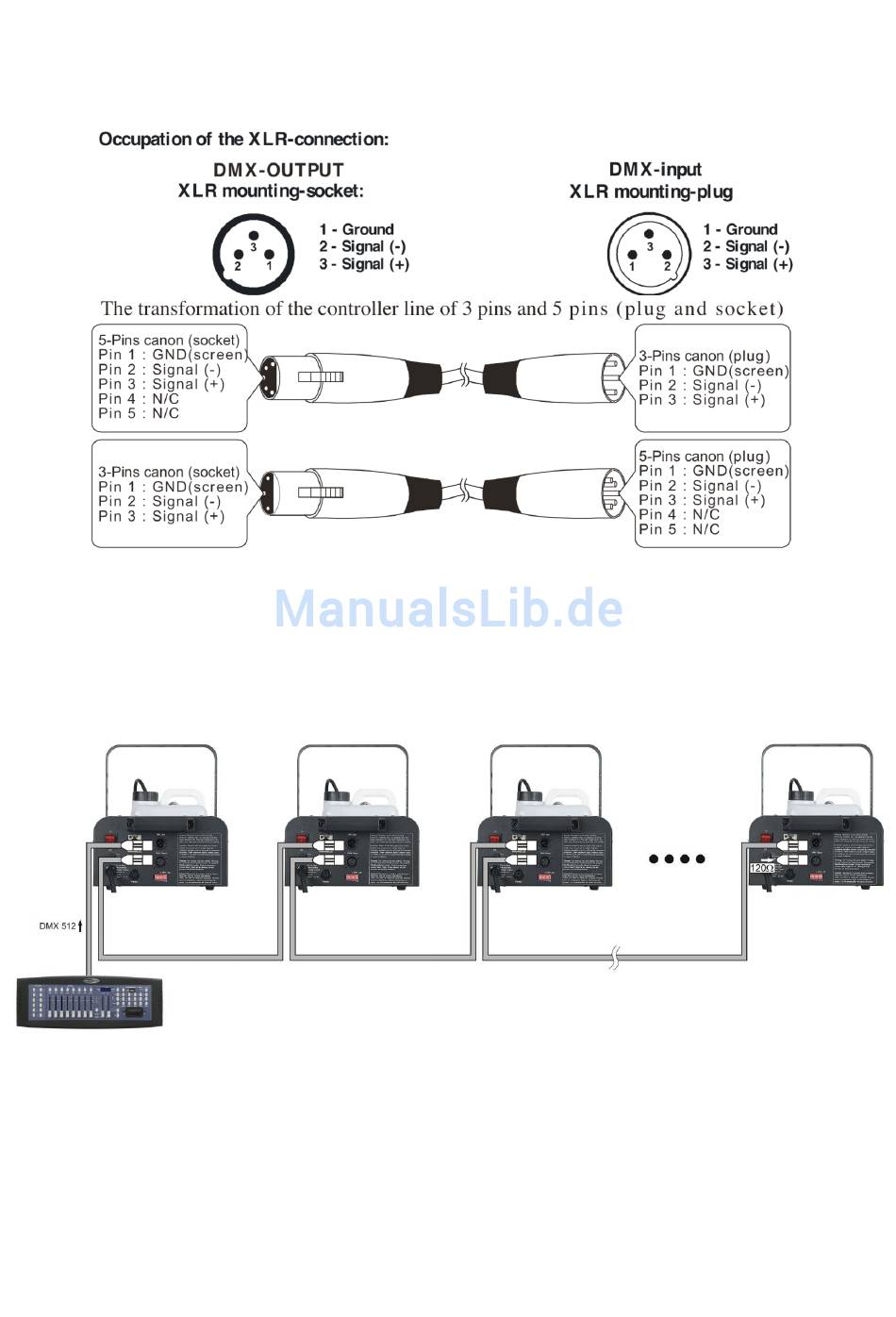

4. Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu
5. Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt
angebracht und angeschlossen sind.
Hinweis: Verbinden Sie alle Kabel und stellen Sie die DIP-Schalter ein, bevor Sie die
Nach dem Einschalten erkennt die Atmos-Nebelmaschine automatisch, ob sie DMX-512-Daten
empfängt. Wenn keine
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang der Atmos-Nebelmaschine
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pins im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
DMX-Set-Up für mehrere Atmos-Nebelmaschinen
Geräte an das Stromnetz anschließen
Daten empfangen werden, kann folgendes Problem vorliegen
10
Lassen Sie dabei mindestens
verbinden.
Abb. 4
