Inhaltsverzeichnis 1 Einleitung..................5 1.1 Vorzüge des dynaROCK...............5 1.2 Hauptanwendungen und Messbereich..........6 1.2.1 Hauptanwendungen...............6 1.2.2 Messbereich.................6 1.3 Lieferumfang................6 1.4 Betriebsbedingungen..............7 2 Gerätebeschreibung und Messverfahren........8 2.1 Gerätebeschreibung..............8 2.1.1 Gesamtansicht..............8 2.1.2 Elemente des Grundgeräts.............9 2.1.3 Schlaggerät Typ D...............10 2.1.4 Spezielle Schlaggerätetypen..........11 2.2 Leeb Härtemessverfahren............11 3 Technische Beschreibung............12... - Seite 4 6.5.2 Anzahl der Einzelmessungen..........22 6.5.3 Material................22 6.5.4 Härteskala................24 6.5.5 Toleranzgrenzen ..............24 6.5.6 Härte / Zugfestigkeit (Hrt/σb)..........25 6.6 Druckoptionen................25 6.6.1 Aktuellen Messwert drucken (Drucken / Aktuell)......25 6.6.2 Gespeicherte Daten drucken (Druck / Gespeichert)....26 6.6.3 Alle Messwerte drucken (Druck / Alles drucken)......26 6.7 Daten verwalten...............26 6.7.1 Anzeige gespeicherter Daten beginnend mit den ersten bzw.
-
Seite 5: Einleitung
Einleitung Vorzüge des dynaROCK • Großer Messbereich. Messung nach der Leeb Härteprüfmethode. Die Leeb Härte der meisten metallischen Werkstoffe kann gemessen werden. • Große LCD Anzeige (128x64 Pixel) mit Anzeige aller Funktionen und Pa- rameter. • Messung in jedem Winkel möglich, sogar über Kopf. -
Seite 6: Hauptanwendungen Und Messbereich
Hauptanwendungen und Messbereich 1.2.1 Hauptanwendungen • Arbeitsflächen formgebender Werkzeuge (Gussformen, Gesenke) • Lager und andere Teile • Schadensanalyse an Druckbehältern, Dampfturbogeneratoren und ande- ren Anlagen • Schwere Werkstücke • Fest montierte Maschinen und unbewegliche Bauteile • Oberflächen kleiner Hohlräume • Materialzuordnung im Metallwarenlager •... -
Seite 7: Betriebsbedingungen
Optionales 11 Verschiedene spezielle Siehe Tabelle 5 und Zubehör Schlaggeräte und Auf- Tabelle 6 im Anhang setzringe 12 Mikrodrucker Betriebsbedingungen Betriebstemperatur: 0°C bis 40°C Lagerungstemperatur: -30°C bis 60°C Relative Luftfeuchtigkeit: ≤ 90% Der Arbeitsbereich sollte frei von starken Schwingungen, starken Magnetfel- dern, ätzenden Stoffen und dichtem Staub sein. -
Seite 8: Gerätebeschreibung Und Messverfahren

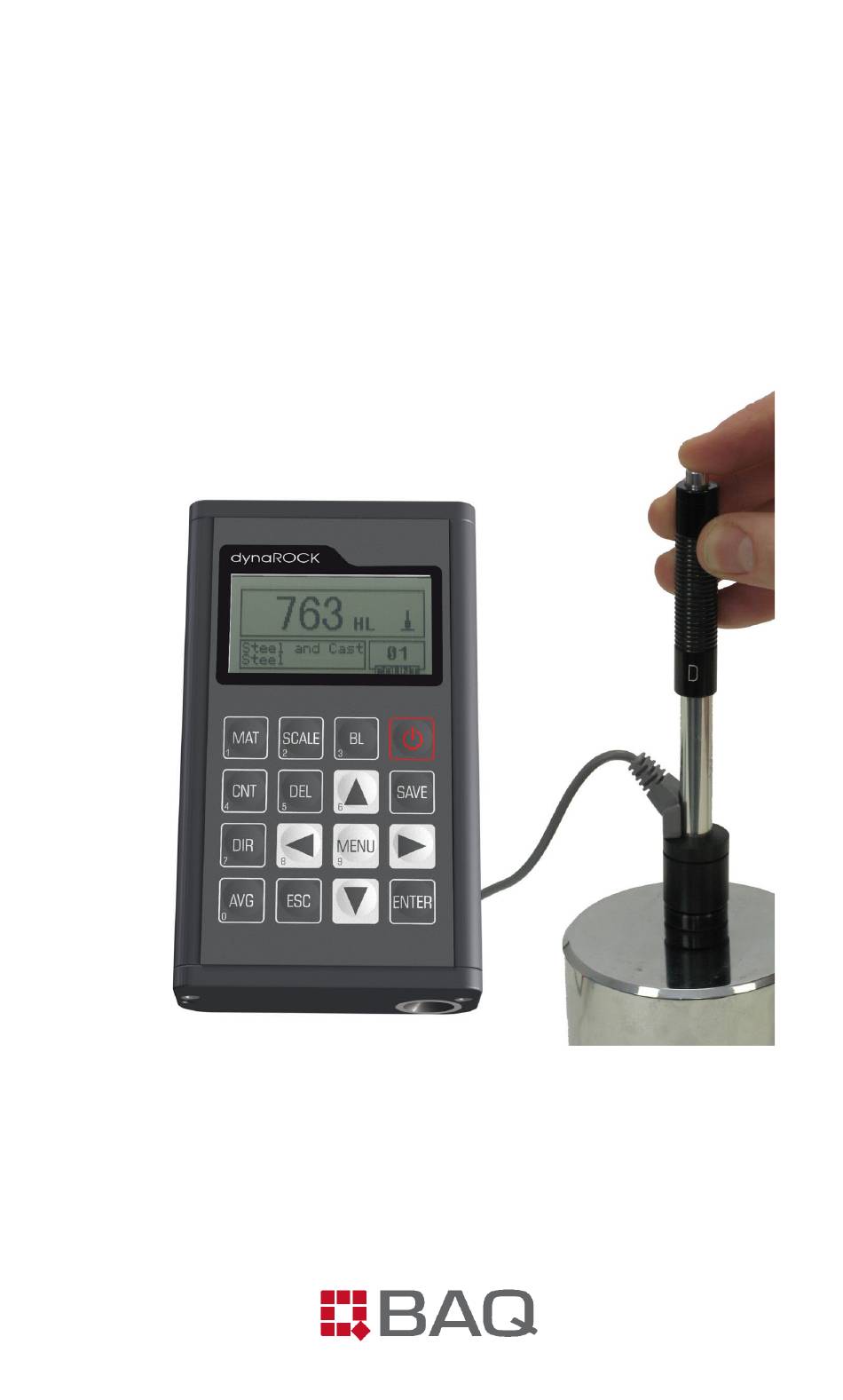

Gerätebeschreibung und Messverfahren Gerätebeschreibung 2.1.1 Gesamtansicht Abbildung 1 1 – Grundgerät 2 – Schlaggerät... -
Seite 9: Elemente Des Grundgeräts
2.1.2 Elemente des Grundgeräts Abbildung 2 1 - RS232 Schnittstelle 2 – Aluminiumgehäuse 3 – Öse für Handschlaufe 4 – Batteriefachabdeckung 5 - Tastatur 6 - Bildschirm 7 - Anschlussbuchse für das Schlaggerät 8 – Aluminiumgehäuse 9 – Typenschild mit Bedienungshinweisen... -
Seite 10: Schlaggerät Typ D
2.1.3 Schlaggerät Typ D 1 - Auslöseknopf 2 - Spannhülse 3 - Führungsrohr 4 - Spulenteil 5 - Verbindungskabel 6 - Schlagbolzen 7 – Aufsetzring... -
Seite 11: Spezielle Schlaggerätetypen
2.1.4 Spezielle Schlaggerätetypen Leeb Härtemessverfahren Das hier verwendete Messverfahren nutzt den Unterschied zwischen der Aufprall- und Rückprallgeschwindigkeit eines kleinen Schlagbolzens aus. Dieser wird mit Hilfe des Schlaggeräts mit einer bestimmten Prüfkraft auf die Probenoberfläche geschleudert. Aufprall- und Rückprallgeschwindigkeit wer- den gemessen, wenn der Schlagbolzen sich 1 mm über der Oberfläche befin- det. -
Seite 12: Technische Beschreibung
Technische Beschreibung Die Genauigkeit und Reproduzierbarkeit der Messwerte ist in Tabelle 1 dar- gestellt Schlag- Härte des Leeb- Fehler des Wiederhol- geräte- Härtevergleichs- Messwerts barkeit blocks 760 ±30 HLD 6 HLD ±6 HLD 530 ±40 HLD ±10 HLD 10 HLD 760 ±30 HLDC 6 HLD ±6 HLDC... -
Seite 13: Vorbereitung Und Messung
Vorbereitung und Messung Vorbereitung und Kontrolle vor der Messung 4.1.1 Vorbereitung der Probenoberfläche Die Vorbereitung der Probenoberfläche sollte den hierfür relevanten Vorga- ben aus Tabelle 5 (auf Seite 37 im Anhang) entsprechen. • Bei der Probenvorbereitung sollten Vorgänge, die die Oberflächenhärte der Probe beeinflussen können wie z.B. -
Seite 14: Systemeinstellungen
Härteprüfgerätes gemessen werden. Es sollten 5 Messungen senkrecht zur Oberfläche durchgeführt und der Mittelwert dieser 5 Werte als Härte der Vergleichsplatte angenommen werden. Wenn die Messwerte des dynaROCK von der Härte der Vergleichsplatte abweichen, muss das Gerät kalibriert werden. -
Seite 15: Spannen Des Schlaggerätes
• Zum Einschalten des Geräts [ ] drücken. Das Gerät ist jetzt messbe- reit. 4.2.2 Spannen des Schlaggerätes Spannhülse langsam und gleichmäßig herunterschieben bis sie einrastet. Dann die Spannhülse langsam wieder in die Ausgangsposition bringen. 4.2.3 Aufsetzen des Schlaggeräts Aufsetzring des Schlaggerätes fest und ohne zu wackeln auf den Prüfling drücken. -
Seite 16: Messwert Ablesen
gleichshärtekurve sollte aus mindestens drei Gruppen korrespondieren- der Werte berechnet werden. Schlaggerätetyp Abstand zwischen den Abstand zwischen dem Mittelpunkten zweier Mittelpunkt eines Eindrucks Eindrücke und dem Rand der Probe Nicht kleiner als Nicht kleiner als D / DC D+15 Tabelle 2 4.2.5 Messwert ablesen 4.2.6... -
Seite 17: Bedienung Des Gerätes
sen wird . • Nicht bei allen Materialien kann die Leeb-Härte in eine beliebige andere Härteskala umgewertet werden. Wird ein Material gewählt, bei dem die Umwertung in die aktuell eingestellte Härteskala nicht möglich ist, wird die Härteskala automatisch auf HL gesetzt. Daher sollte bei der Einstel- lung der Messparameter zuerst das Material und dann die Härteskala ein- gegeben werden. -
Seite 18: Beschreibung Des Hauptbildschirms
6.3.1 Beschreibung des Hauptbildschirms Ladestandsanzeige: Zeigt die Restladung der Batterien an. Schlagrichtung: aktuell eingestellte Schlagrichtung Mittelwertsanzeiger: Wenn die Anzahl der Messungen erreicht wurde, wird hier AVE angezeigt. Härteskala: Anzeige der aktuell eingestellten Härteskala. Messwert: Aktueller Einzelwert wenn die zu messende Anzahl der Werte noch nicht erreicht wurde (Mittelwertsanzeiger aus) bzw. - Seite 19 • Mit Hilfe der Tasten ▲ und ▼ können die Einzelmessungen angezeigt werden. • Die Mittelwertbildung kann durch Betätigen der [Avg]-Taste beendet wer- den, auch wenn die vorgegebene Anzahl der Einzelmessungen noch nicht erreicht ist. Dann wird der Mittelwert der bisher erfolgten Einzelmessungen angezeigt.
-
Seite 20: Menüstruktur
Menüstruktur Die Einstellung der Messparameter und weitere Funktionen können über das Menü erreicht werden. Zur Anzeige des Menüs wird im Hauptbildschirm die Taste [MENU] gedrückt. -
Seite 21: Einstellung Der Messparameter
Einstellung der Messparameter Nach dem Betätigen der Taste [MENU] erscheint das Hauptmenü. Mit den ▲▼-Tasten den Menüpunkt Me sspa ra me t e r [Messparameter] wählen und [ENTER] drücken um das Untermenü zum Einstel- Dru cke n len der Messparameter aufzurufen. Dat e n ve rwa lt en Das Symbol ↓... -
Seite 22: Schlagrichtung Festlegen
6.5.1 Schlagrichtung festlegen Im Untermenü zur Einstellung der Messparameter (s. 6.5) muss [Impact Direc.] gewählt werden, um die Schlagrichtung festzulegen. Mit den ◄►-Tasten kann die Schlagrich- Sch la gr icht u n g tung ausgewählt werden. Mit [ENTER] - --- --- --- --- --- --- --- --- -- wird die Auswahl bestätigt, mit [ESC] wird die Eingabe abgebrochen. - Seite 23 Bezeichnung im Bezeichnung im Material Untermenü Hauptbildschirm Sphäroguss Sphäroguss Sphäroguss Aluminiumguss Aluminiumgussleg. Aluminiumgusslegierungen CuZn-Legierungen CuZn-Legierung Kupfer-Zink-Legierungen CuAl-Legierungen CuAl-Legierung Kupfer-Aluminium-Legierun- Kupferknetleg. Kupferknetlegierung Kupferknetlegierungen Durch Betätigen der ▲▼-Tasten wird der Cursor auf das gewünschte Material ge- St ah l gu ss setzt. Mit [ENTER] wird die Auswahl Ka lt a rbe it sst übernommen, mit [ESC] abgebrochen.
-
Seite 24: Härteskala
Un le gie rt e r St Durch Betätigen der ▲▼-Tasten wird der Cursor auf das gewünschte Material ge- Ho ch - C St ah l setzt. Mit [ENTER] wird die Auswahl Cr S ta h l übernommen, mit [ESC] abgebrochen. ↓... -
Seite 25: Härte / Zugfestigkeit (Hrt/Σb)
eine Benutzerabfrage, ob der Wert zurückgesetzt werden soll. 2 Wurde unter MIN ein größerer Wert als unter MAX eingegeben, wer- den die beiden Werte automatisch getauscht. 6.5.6 Härte / Zugfestigkeit (Hrt/σ Um Festzulegen ob die Härte oder die Zugfestigkeit [σ ] gemessen werden soll, Ma t e ria l muss der Cursor im Untermenü... -
Seite 26: Gespeicherte Daten Drucken (Druck / Gespeichert)
6.6.2 Gespeicherte Daten drucken (Druck / Gespeichert) Mit [Gespeichert] werden Speicherbereiche nach ihrer Nummerierung aus- gedruckt. Zunächst muss der Bereich der Nummern der zu druckenden Gruppen mit den Zif- ferntasten eingegeben werden Se le ct G ro up Oben im Fenster wird der Speicherbe- (0 01 t o 0 10 ) reich, in dem Daten gespeichert sind, an- gezeigt. -
Seite 27: Anzeige Gespeicherter Daten Beginnend Mit Den Ersten Bzw
Im Untermenü mit den ▲▼-Tasten die Da te n ab A nf a n g gewünschte Funktion auswählen und mit Da te n b is E nd e [ENTER] bestätigen. Da te n ab Nr. Üb e rt ra gun g Me ss we rt lö... -
Seite 28: Löschen Von Speicherbereichen (Delete By No.)
6.7.4 Löschen von Speicherbereichen (Delete by No.) Mit [Delete by No.] werden Speicherbereiche nach ihrer Nummerierung ge- löscht. Zunächst muss der Bereich der Nummern der zu löschenden Gruppen mit den Zif- G ru p pe wä h le n ferntasten eingegeben werden. (00 1 bis 0 10 ) Oben im Fenster wird der Speicherbe- reich, in dem Daten gespeichert sind, an-... -
Seite 29: Anzeigeformat Der Messdaten
Anzeigeformat der Messdaten Mit den ▲▼-Tasten kann hoch- und her- No. 0 01 1 2/ 03 6 52 HL untergeblättert werden. Zum Verlassen No. 0 02 1 2/ 03 5 87 HL der Anzeige [ESC] drücken. No. 0 03 1 2/ 03 8 20 HL No. -
Seite 30: Systemeinstellungen
Systemeinstellungen Nach Betätigung der Taste [MENU] erscheint das Hauptmenü Mit den ▲▼-Tasten den Menüpunkt Me ssp a ram et e r [Systemkonfig.] wählen und dann [ENTER] drücken um das Untermenü zum Dru cken Einstellen der Systemparameter aufzuru- Dat e n ve rwa lt en fen. -
Seite 31: Lcd Helligkeit
Wenn [Tastenton] eingeschaltet ist werden Tastenfunktionstöne ausgegeben. Wenn [Warnton] eingeschaltet ist wird ein langer Ton ausgegeben, wenn ein Messwert die Toleranzgrenzen über- oder unterschreitet. 6.9.1 LCD Helligkeit Nach Wahl des Untermenüpunktes [LCD Helligkeit], wird der Bildschirm zur Einga- L CD He lli gke it be der Helligkeit der Hintergrundbeleuch- --- --- --- --- --- --- --- --- --- tung angezeigt. -
Seite 32: Kalibrierung
6.11 Kalibrierung Vor dem ersten Einsatz und nach längerem Nichtgebrauch sollte das Gerät mit dem mitgelieferten Härtevergleichsblock überprüft und gegebenenfalls kalibriert werden. Um die Kalibrierung einzuleiten müssen die Einschalttaste [ ] und die [ENTER]-Taste gleichzeitig gedrückt werden. Es müssen 5 Messungen mit Schlagrich- Kalibrie ru n g tung senkrecht nach unten( ) auf dem... -
Seite 33: Austausch Der Batterien
6.14 Austausch der Batterien Zwei 1,5 V Batterien der Größe AA werden zum Betrieb des dynaROCK benö- tigt. Die Ladestandsanzeige auf dem Hauptbildschirm gibt Aufschluss über die restliche Betriebsdauer. Je größer der dunkle Bereich, desto voller die Batterien. Bei voll aufgeladenen Batterien zeigt die Ladestandsanzeige Kurz bevor die Batterien entladen sind, blinkt die Ladestandsanzeige Jetzt müssen die Batterien ausgetauscht werden. -
Seite 34: Behebung Von Störungen
Behebung von Störungen Problem Ursache Maßnahme Gerät lässt sich nicht Batterien leer Batterien ersetzen einschalten Batterien verpolt Batterien in richtiger Orientierung einsetzen Pflege und Wartung Schlaggerät Das Schlaggerät sollte nach 1000 bis 2000 Messungen mit der mitgelieferten Reinigungsbürste gereinigt werden. Dazu wird der Aufsetzring abgeschraubt, der Schlagbolzen entfernt und die Bürste ca. -
Seite 35: Anhang
Anhang Material Härte- Schlaggerät skala D/DC D+15 20,0 – 68,4 19,3 – 20,0 – 22,4 – 70,7 20,6 – 67,9 69,5 68,2 38,4 – 99,8 47,7 – 37,0 – 99,9 99,9 Stahl und 61,7 – 88,0 Stahlguss 81 – 654 80 –... - Seite 36 Material Zugfestigkeit (MPa) σ Unlegierter Stahl 350 - 522 374 - 780 Hochkohlenstoffstahl 500 - 710 737 - 1670 Cr-Stahl 500 - 730 707 - 1829 CrV-Stahl 500 - 750 704 - 1980 CrNi-Stahl 500 - 750 763 - 2007 CrMo-Stahl 500 - 738 721 - 1875...
- Seite 37 Schlaggerätetyp DC/D/ DL D+15 Zur direkten Messung > 5 kg > 5 kg > 1,5 kg > 15 kg > 5 kg Feste Unterlage 2 – 5 kg 2 – 5 kg 0,5 – 1,5 kg 5 – 15 kg 2 –...
- Seite 38 Skizze des Aufsetzringes Anmerkungen für konvexe Oberflächen Z10-15 R10 - R15 für konvexe Oberflächen Z14.5-30 R14,5 - R30 für konvexe Oberflächen Z25-50 R25 - R50 für konkave Oberflächen HZ11-13 R11 - R13 für konkave Oberflächen HZ12.5-17 R12,5 - R17 für konkave Oberflächen HZ16.5-30 R16,5 - R30 für Kugeln...
- Seite 39 BAQ GmbH Bienroder Weg 53 38108 Braunschweig Germany www.BAQ.de Tel.: +49 531 21 547-0 Fax: +49 531 21 547-20 eMail: baq@baq.de...
