Erste Schritte Bei 12" Und 14" Acf Otas, Starlock Und Starlock Gegengewichtskonfiguration - Meade Instruments Lx850 Betriebsanleitung

ANHANG D :
Im Folgenden finden Sie Richtlinien für den ersten
Aufbau Ihres neuen 12" oder 14" ACF LX850
Teleskopes. Diese Empfehlungen sind nur als
Ausgangspunkt gedacht, da Sie die Feinabstimmung
der Balance Ihres Teleskops entsprechend der von
Ihnen verwendeten Ausstattung und des Zubehör
vornehmen müssen.
Austarieren der DEC Achse (Nur ACF OTA)
Halten Sie den optischen Tubus fest, so dass er nicht
versehentlich frei schwingen kann. HINWEIS: Ein
schlecht austarierter OTA kann sich schnell bewegen
und Verletzungen verursachen. Positionieren Sie die
RA Achse parallel zum Boden und ziehen Sie die RA
Klemmungen an. Positionieren Sie den OTA parallel
zum Boden. Öffnen Sie die DEC Klemmung. Das
Teleskop ist jetzt in der Lage, sich um die DEC-Achse
frei zu bewegen.

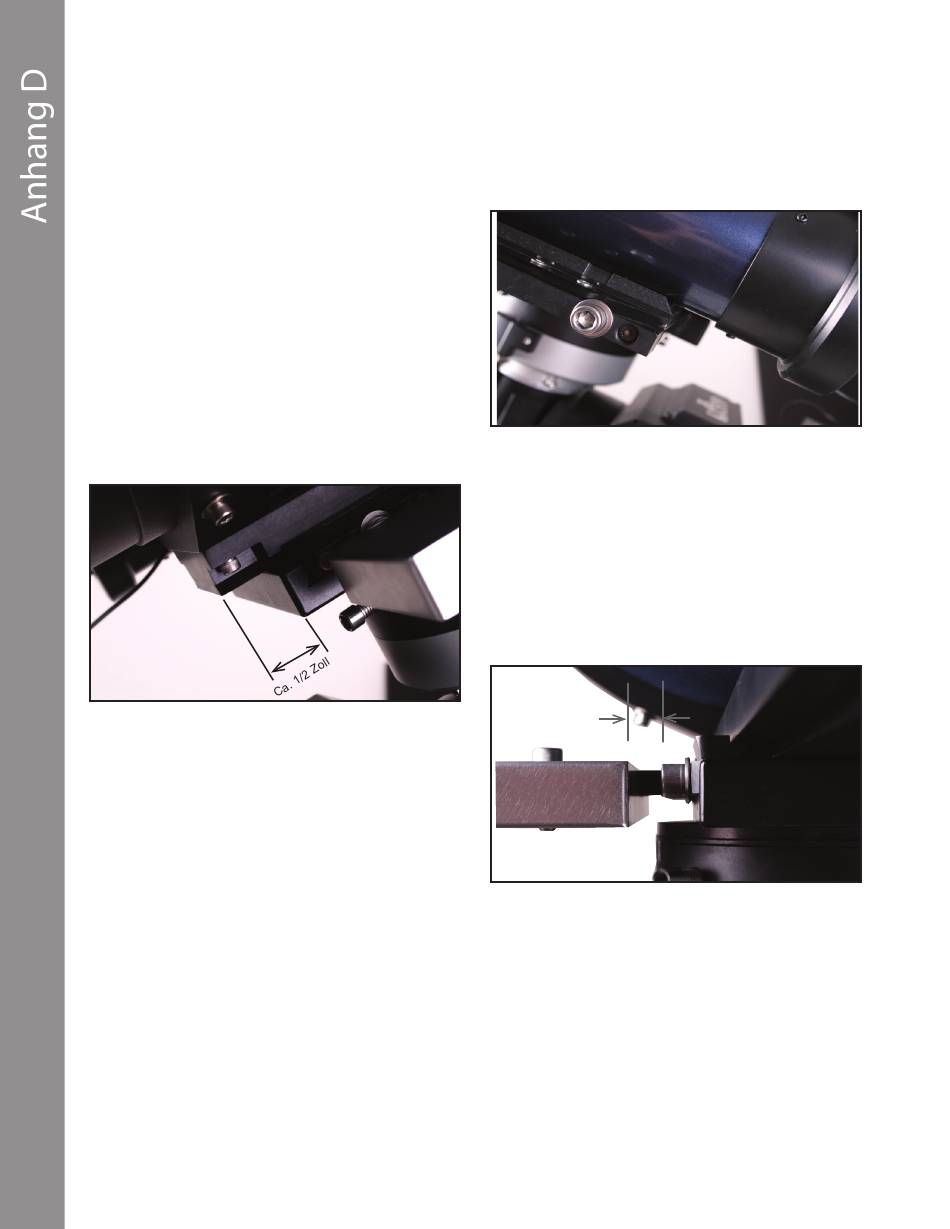

Abb 44: Schwalbenschwanzes steht ca einen halben
Zoll (12mm) aus der Aufnahme heraus
Lockern Sie
Schwalbenschwanz-Adapters ein wenig, so dass
der Tubus leicht in der Schwalbenschwanzhalterung
hin und her gleiten kann. Achten Sie darauf, dass
der OTA nicht aus dem Schwalbenschwanz-Adapter
herausrutscht! Verrutschen Sie jetzt den OTA in der
Halterung so, dass der OTA-Schwalbenschwanz
ungefähr einen halben Zoll (ca. 12mm) nach hinten
aus der Schwalbenschwanzaufnahme heraussteht
(siehe Abbildung 44).
Der OTA wird sich beim loslassen entweder mit der
Frontplatte voran oder dem Okularende voran auf der
DEC-Achse nach unten neigen. Bewegen Sie den
53
die Klemmschrauben
OTA im Schwalbenschwanz-Adapter ein wenig nach
vorne oder hinten, bis das Teleskop in horizontaler
Position bleibt, ohne dass er sich in eine der beiden
Richtungen neigt. Sobald dies erreicht ist, ziehen Sie
die OTA Schwalbenschwanz-Klemmschrauben fest.
Positionierung
Abb. 45: StarLock bündig mit dem Adapter.
Um das StarLock richtig zu montieren, lösen Sie
die zwei Befestigungsmuttern an der Seite des
Schwalbenschwanz-Adapters; Positionieren Sie das
Starlock so dass die hintere Kante des StarLock
Schwalbenschwanzes bündig mit der Unterkante
der Sattelplatte ist. Sichern Sie das StarLock durch
Festziehen der beiden Muttern.
Positionierung
Ca. einen halben
Zoll (12mm)
des
Abb 46: Einen halben Zoll (12mm) Abstand zwischen
Schraube und Gewicht
Um das StarLock-Gegengewicht zu positionieren,
lösen Sie die Überwurfmutter, die das Gewicht an der
Sattelplatte befestigt. Schieben Sie dann das StarLock
Gegengewicht so, dass es eine Lücke von etwa
½ Zoll (12mm) zwischen dem Gegengewicht und den
Schraubenköpfen an der Montierungssattelplatte (die
den OTA halten) entsteht (Abbildung 43). Das ist eine
gute Startposition für die Positionierung des StarLock
der StarLock-Einheit
Bündig mit Unterkante
der Sattelplatte
des StarLock Gegengewichts
