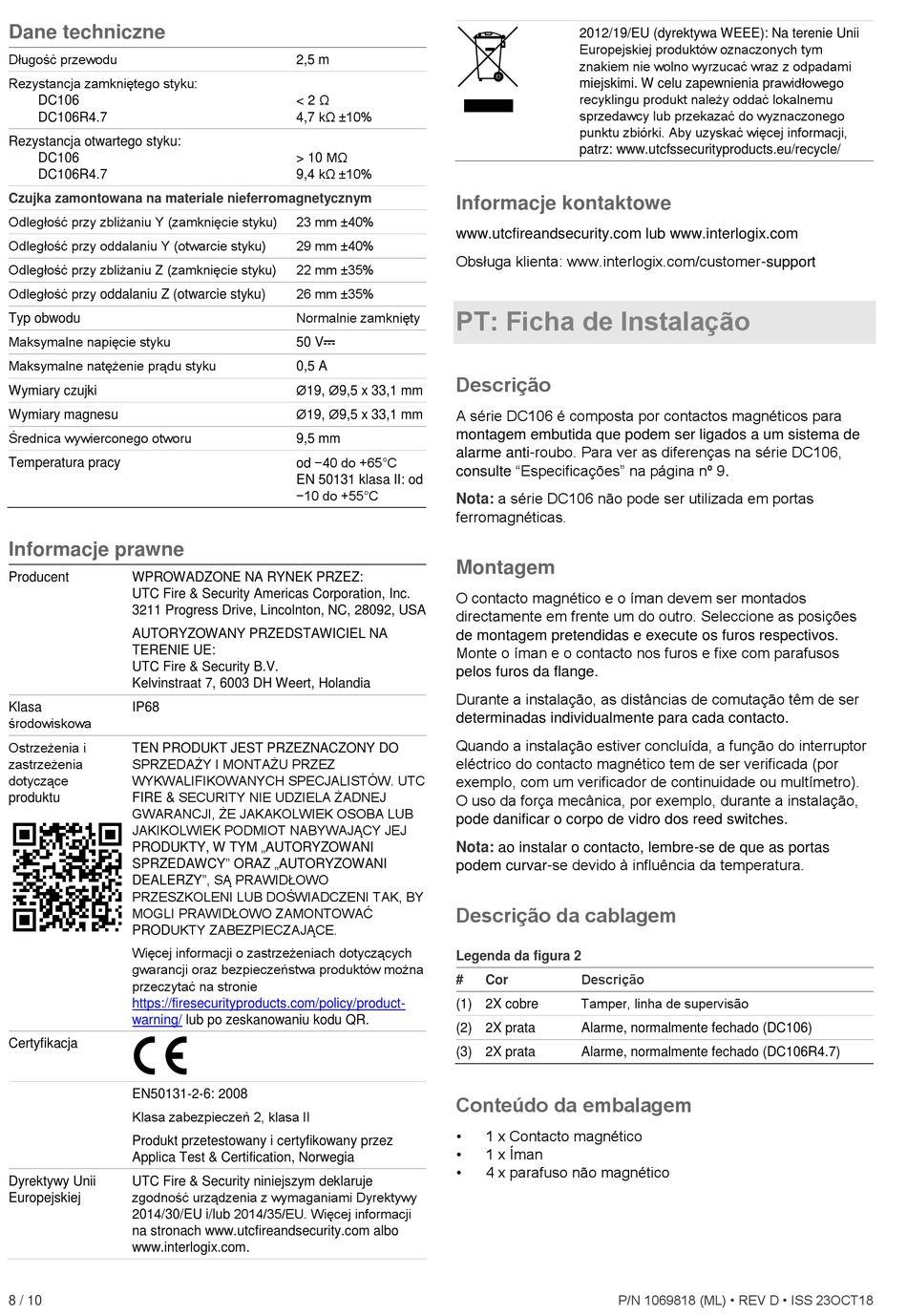

Dane techniczne
Długość przewodu
Rezystancja zamkniętego styku:
DC106
DC106R4.7
Rezystancja otwartego styku:
DC106
DC106R4.7
Czujka zamontowana na materiale nieferromagnetycznym
Odległość przy zbliżaniu Y (zamknięcie styku)
Odległość przy oddalaniu Y (otwarcie styku)
Odległość przy zbliżaniu Z (zamknięcie styku)
Odległość przy oddalaniu Z (otwarcie styku)
Typ obwodu
Maksymalne napięcie styku
Maksymalne natężenie prądu styku
Wymiary czujki
Wymiary magnesu
Średnica wywierconego otworu
Temperatura pracy
Informacje prawne
Producent
WPROWADZONE NA RYNEK PRZEZ:
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
AUTORYZOWANY PRZEDSTAWICIEL NA
TERENIE UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Holandia
Klasa
IP68
środowiskowa
Ostrzeżenia i
TEN PRODUKT JEST PRZEZNACZONY DO
zastrzeżenia
SPRZEDAŻY I MONTAŻU PRZEZ
dotyczące
WYKWALIFIKOWANYCH SPECJALISTÓW. UTC
FIRE & SECURITY NIE UDZIELA ŻADNEJ
produktu
GWARANCJI, ŻE JAKAKOLWIEK OSOBA LUB
JAKIKOLWIEK PODMIOT NABYWAJĄCY JEJ
PRODUKTY, W TYM „AUTORYZOWANI
SPRZEDAWCY" ORAZ „AUTORYZOWANI
DEALERZY", SĄ PRAWIDŁOWO
PRZESZKOLENI LUB DOŚWIADCZENI TAK, BY
MOGLI PRAWIDŁOWO ZAMONTOWAĆ
PRODUKTY ZABEZPIECZAJĄCE.
Więcej informacji o zastrzeżeniach dotyczących
gwarancji oraz bezpieczeństwa produktów można
przeczytać na stronie
https://firesecurityproducts.com/policy/product-
warning/
Certyfikacja
EN50131-2-6: 2008
Klasa zabezpieczeń 2, klasa II
Produkt przetestowany i certyfikowany przez
Applica Test & Certification, Norwegia
Dyrektywy Unii
UTC Fire & Security niniejszym deklaruje
zgodność urządzenia z wymaganiami Dyrektywy
Europejskiej
2014/30/EU i/lub 2014/35/EU. Więcej informacji
na stronach www.utcfireandsecurity.com albo
www.interlogix.com.
8 / 10
2,5 m
< 2 Ω
4,7 kΩ ±10%
> 10 MΩ
9,4 kΩ ±10%
23 mm ±40%
29 mm ±40%
22 mm ±35%
26 mm ±35%
Normalnie zamknięty
50 V
0,5 A
Ø19, Ø9,5 x 33,1 mm
Ø19, Ø9,5 x 33,1 mm
9,5 mm
od −40 do +65°C
EN 50131 klasa II: od
−10 do +55°C
lub po zeskanowaniu kodu QR.
2012/19/EU (dyrektywa WEEE): Na terenie Unii
Europejskiej produktów oznaczonych tym
znakiem nie wolno wyrzucać wraz z odpadami
miejskimi. W celu zapewnienia prawidłowego
recyklingu produkt należy oddać lokalnemu
sprzedawcy lub przekazać do wyznaczonego
punktu zbiórki. Aby uzyskać więcej informacji,
patrz: www.utcfssecurityproducts.eu/recycle/
Informacje kontaktowe
www.utcfireandsecurity.com lub www.interlogix.com
Obsługa klienta: www.interlogix.com/customer-support
PT: Ficha de Instalação
Descrição
A série DC106 é composta por contactos magnéticos para
montagem embutida que podem ser ligados a um sistema de
alarme anti-roubo. Para ver as diferenças na série DC106,
consulte "Especificações" na página nº 9.
a série DC106 não pode ser utilizada em portas
Nota:
ferromagnéticas.
Montagem
O contacto magnético e o íman devem ser montados
directamente em frente um do outro. Seleccione as posições
de montagem pretendidas e execute os furos respectivos.
Monte o íman e o contacto nos furos e fixe com parafusos
pelos furos da flange.
Durante a instalação, as distâncias de comutação têm de ser
determinadas individualmente para cada contacto.
Quando a instalação estiver concluída, a função do interruptor
eléctrico do contacto magnético tem de ser verificada (por
exemplo, com um verificador de continuidade ou multímetro).
O uso da força mecânica, por exemplo, durante a instalação,
pode danificar o corpo de vidro dos reed switches.
Nota:
ao instalar o contacto, lembre-se de que as portas
podem curvar-se devido à influência da temperatura.
Descrição da cablagem
Legenda da figura 2
Descrição
#
Cor
Tamper, linha de supervisão
(1) 2X cobre
(2) 2X prata
Alarme, normalmente fechado (DC106)
(3) 2X prata
Alarme, normalmente fechado (DC106R4.7)
Conteúdo da embalagem
•
1 x Contacto magnético
•
1 x Íman
•
4 x parafuso não magnético
P/N 1069818 (ML) • REV D • ISS 23OCT18
