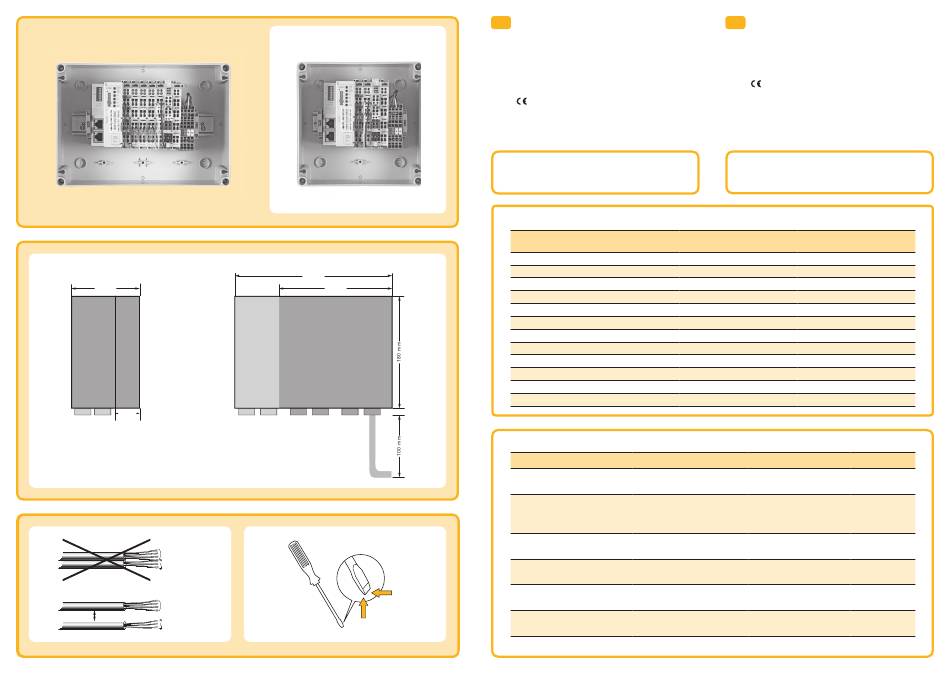

A
[1]
B
[1]
110 mm
110 mm
40 mm
40 mm
C
[1]
Bus
animeo KNX MASTER CONTROL . REF. 5067390 F
[2]
W8
W8
254 mm
254 mm
W2
W2
182 mm
182 mm
W 8
W 8
W 2
W 2
[2]
0.4 mm
DE
Vor Inbetriebnahme unbedingt die Sicherheits anwei sungen in
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und
Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der
Gebrauchs anweisung (falsche In stallation, Fehlbedienung, etc.)
beruhen. Errichten, Prüfen und Inbetriebsetzen der Anlage darf
nur von einer Fachkraft (lt. VDE 0100) durchgeführt werden!
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Vor kehrungen gegen unbeab sichtigtes Einschalten!
Somfy erklärt hiermit, dass das Produkt die grundlegenden
Anforderungen und sonstigen Bestimmungen der in der
Europäische Union geltenden europäischen Richtlinien erfüllt.
Eine Konformitätserklärung ist unter der Internetadresse www.
somfy.com/ce verfügbar.
Die Ganggenauigkeit der internen Uhr der KNX Master
Control beträgt + 50 Sekunden je Monat bei einer Umge-
bungstemperatur von 25 ° C.
CHARACTERISTICS
Supply voltage
Max. operating current
Stand-by power
Operating temperature
Accuracy of clock
Relative humidity
Material of housing
Housing dimensions (W x H x D)
Weight
Degree of protection
Protection class
Conformity
WIRING
Connection to ...
24 V DC
Sensor Bus
(Outside Sensor Box/Compact Sensor/
Weather Station M8 + M13)
Ethernet
KNX bus
Wind sensor heated
max:
2.5 mm
Wind sensor unheated
EN
Before installation, please read and follow these instructions
carefully. An incorrect installation could lead to serious injury.
The product must be installed by a qualified electrician. SOMFY's
liability for defects and damages is excluded if they were caused
by disregard of the instructions. Keep these instructions for future
reference.
SOMFY hereby declares that this product is in compliance with
the essential requirements and other relevant provisions of
the European Directives applicable to the European Union. A
declaration of conformity is available at www.somfy.com/ce.
The average accuracy of the internal clock of the KNX
Master Control is + 50 seconds per month at an ambient
temperature of 25 ° C.
KNX Master Control W2
KNX Master Control W8
Ref. 1860187
Ref. 1860193
24 V DC (- 25 % / + 30 %)
24 V DC (- 25 % / + 30 %)
500 mA @24 V DC
500 mA @24 V DC
2.2 W @24 V DC
2.4 W @24 V DC
0 °C to 55 °C
0 °C to 55 °C
+ 50 seconds per month (+ 25 °C)
+ 50 seconds per month (+ 25 °C)
Max. 85 %
Max. 85 %
PC-ABS
PC-ABS
180 x 182 x 110 mm
180 x 254 x 110 mm
880 g
1150 g
IP 20
IP 20
III
III
www.somfy.com/ce
www.somfy.com/ce
Cable
Twisted pair
Min.:
2 x 1.5 mm²/15 AWG
—
Max.:
2 x 2.5 mm²/13 AWG
Min.:
2 x 0.6 mm/22 AWG
Required
Max.:
2 x 0.8 mm/20 AWG
Cat. 5/100 Mbit/s
—
2 x 0.8 mm/20 AWG
Required
(see KNX topology instructions)
Min.:
4 x 1.5 mm²/15 AWG
—
Max.:
4 x 2.5 mm²/13 AWG
Min.:
4 x 0.6 mm/22 AWG
—
Max.:
4 x 2.5 mm²/13 AWG
animeo KNX MASTER CONTROL . REF. 5067390 F
Max. distance
—
500 m/1650 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
