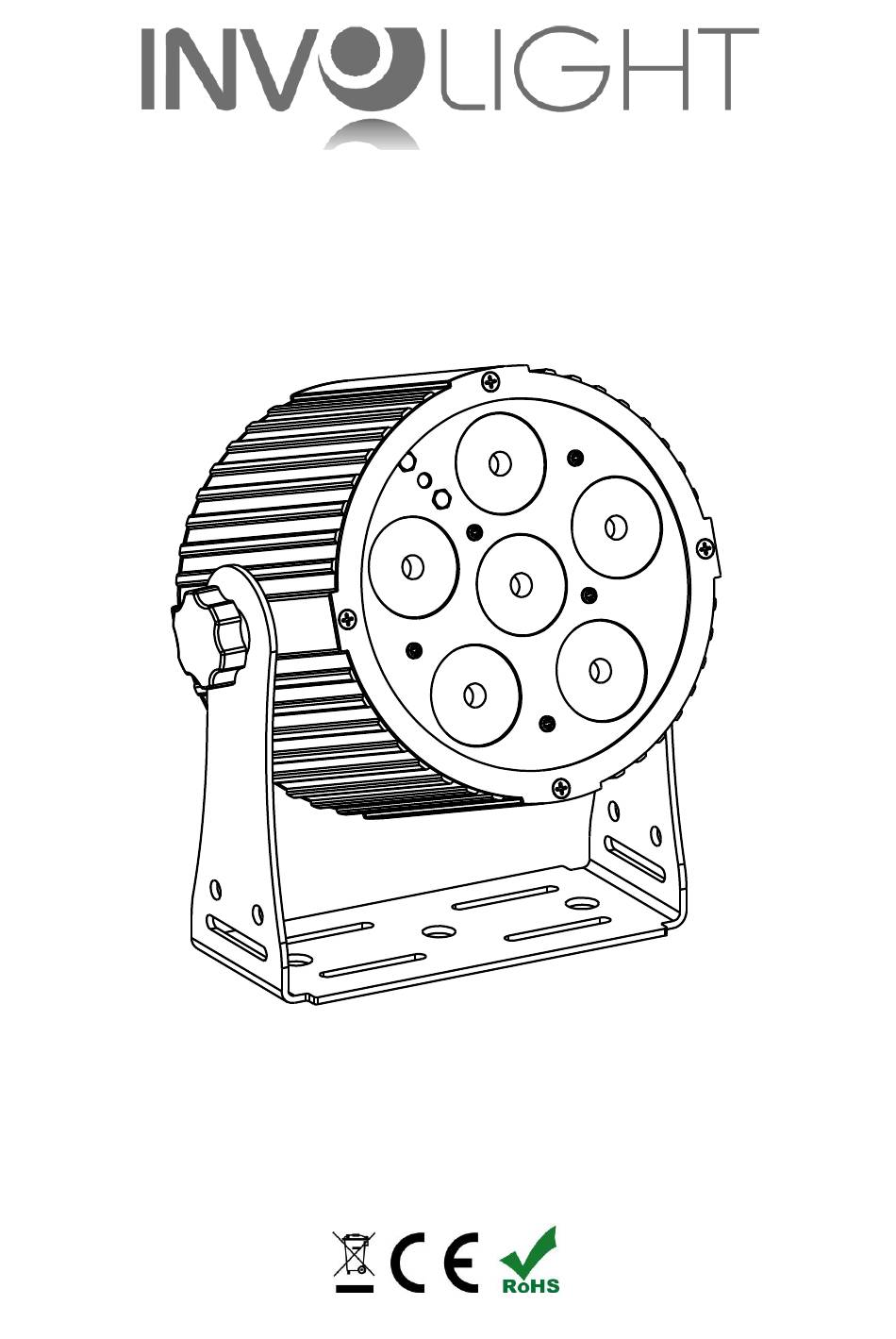

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR612 PRO LEDPAR 6 x12W RGBWA/UV 6-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR612 PRO“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR612 PRO“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Abb.1 Gehäuserückseite 1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. POWERCON-Kompatibel Netzstromeingang. POWERCON-Kompatibel Netzstromausgang. 5. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR612 PRO verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist. - Seite 8 “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR612 PRO“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, Slav drücken Sie die Taste „Menu“ bis im Display „...
-
Seite 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR612 PRO“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. -
Seite 10: Belegung Der Dmx Kanäle In Der Übersicht
3.4 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 4-Kanal Modus: Kanal Wert Funktion Keine Funktion Rot von 0 – 100% 10-19 Grün von 0 –... -
Seite 11: Kanal Modus
10-Kanal Modus: Kanal Wert Funktion Rot von 0 – 100% 0-255 Grün von 0 – 100% 0-255 Blau von 0 – 100% 0-255 Weiß von 0 – 100% 0-255 Amber von 0 – 100% 0-255 UV von 0 – 100% 0-255 Dimmer von 0 –... -
Seite 12: Stand-Alone-Betrieb
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. „Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden. 3.7 Stand-Alone-Betrieb: Der „SlimPAR612 PRO“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR612 PRO“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht:... -
Seite 13: Teil 6: Technische Daten
Teil 6: Technische Daten: SlimPAR612 PRO MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 12W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 4 oder 10 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Farbfading, Musiksteuerung, Stroboskop Standalone Funktionen: Musiksteuerung, Stroboskop, Statische Farben, Farbwechsel, Master/Slave. -
Seite 14: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 SlimPAR612 PRO Bestellnummer: A-000000-05944 www.destilan.de...
- Seite 16 ENGLISH Table of contents Part 1: Warnings: ........................16 1.1 Overview of the meaning of symbols and signal words: ..........16 1.2 Safety instructions: ......................17 1.3 Intended use: ........................18 Part 2: Installation: ........................18 Part 3: Functions and operations: ..................... 19 3.1 Operations: ........................
-
Seite 17: Part 1: Warnings
We congratulate you on the purchase of an INVOLIGHT "SlimPAR612 PRO"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your „SlimPAR612 PRO" long lasting, please read these instructions carefully before putting it into operation. -
Seite 18: Safety Instructions
1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference. -
Seite 19: Intended Use
1.3 Intended use: This device is a spotlight that can be used to create lighting effects. This device is for professional applications only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only. -
Seite 20: Part 3: Functions And Operations
Part 3: Functions and operations: 3.1 Operations: Pic.1 Backside 1. DMX-IN: 3-pin male XLR jack for connecting a DMX controller (for example DMX mixer). 2. DMX-OUT: 3-pin female XLR socket for routing the DMX control signal. POWERCON- Compatible mains input. POWERCON- Compatible mains input. -
Seite 21: Operating Modes And Setting Of The On-Board Menu
DOWN - Decreases the setting value. The SlimPAR612 PRO has several modes of operation, all of which can be set via the on-board menu (See Pic.1 Backside). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you reach the individual, adjustable values. - Seite 22 With the "Up" and "Down" buttons, you can now set the desired start address. MASTER/SLAVE-OPERATION: The "SlimPAR612 PRO" can be linked to other devices. To set a device as a „Slave“, press the „Menu“ button until „Slav“ . Confirm with the „Enter“ key. Select the desired program on the master device.
-
Seite 23: Infrared Remote Control (Included)
3.3 Infrared remote control (included): The supplied remote control also allows the "SlimPAR612 PRO" to be controlled without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control. -
Seite 24: Assignment Of The Dmx Channels In The Overview
3.4 Assignment of the DMX channels in the overview: NOTE: Basic knowledge of the DMX512 control standard is required so that the device can be correctly operated and programmed with a DMX controller. 4-Channel Mode: Channel Value Function No Function Red from 0 –... -
Seite 25: Connections In "Dmx" Mode
10-Channel Mode: Channel Value Function Red from 0 – 100% 0-255 Green from 0 – 100% 0-255 Blue from 0 – 100% 0-255 White from 0 – 100% 0-255 Amber from 0 – 100% 0-255 UV from 0 – 100% 0-255 Dimmer from 0 –... -
Seite 26: Stand-Alone Operation
3.7 Stand-alone operation: The "SlimPAR612 PRO" can also be used in stand-alone mode without a DMX controller. Disconnect the "SlimPAR612 PRO" from the controller and call the pre programmed program. Part 4. Troubleshooting: The device does not work, no light: Check the mains connection and the main fuse. -
Seite 27: Part 6: Technical Data
Part 6: Technical Data: SlimPAR612 PRO MODEL NAME: Product type: LED PAR Colour spectrum: RGBAW/UV LED Number: LED Type: 12W 6-in-1 Beam angle: 25° DMX Input: 3-pin XLR male DMX Output: 3-pin XLR female DMX Mode: 4 or 10 Channels... -
Seite 28: Part 7: Environmental Protection
WEEE-Reg.-Nr. Deutschland: DE51964046 Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device. - Seite 29 SlimPAR612 PRO Article code: A-000000-05944 www.destilan.de...
- Seite 30 Ру сский Содержание Часть 1: Предупреждения....................... 30 1.1 общие сведения значений символов и предупреждений: .......... 30 1.2 Указания по технике безопасности: ................31 1.3 Использование по назначению: ..................32 Часть 2: Установка........................32 Часть 3: Функции........................33 3.1 Элементы управления и индикации: ................33 3.2 Режимы...
-
Seite 31: Часть 1: Предупреждения
Поздравляем Вас с покупкой INVOLIGHT «SlimPAR612 PRO»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного эффекта освещения. Для обеспечения надежного функционирования «SlimPAR612 PRO» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным прибором, пожалуйста, обратитесь... -
Seite 32: Указания По Технике Безопасности
1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации... -
Seite 33: Использование По Назначению
умственные способности, а также соответствующие знания и опыт. Другие лица могут использовать прибор только под руководством компетентного лица или после его инструктирования. Обратите внимание при выборе места установки, убедитесь, что световой прибор «SlimPAR612 PRO» не будет подвергаться воздействию избыточного тепла, влаги и пыли. -
Seite 34: Часть 3: Функции
Прожектор может работать в 4-ех разных режимах (Статичные цвета, Автоматический режим, от Звуковой активации или по DMX). Все установки настраиваются с помощью меню. В DMX-режиме прибор управляется по 4 или 10 DMX-каналам. Также «SlimPAR612 PRO» может управляться от дистанционного инфракрасного пульта, который идет в комплекте с прибором! Подробнее о функциях ИК-пульта см. -
Seite 35: Режимы Работы И Настройки Меню
UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. SlimPAR612 PRO имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту опцию для... - Seite 36 „Down“ задайте необходимый адрес по DMX. MASTER/SLAVE-режим: „SlimPAR612 PRO“ можно связать с другими аналогичными приборами для синхронности воспроизведения авто программ. В этом режиме настройка авто-программ происходит на одном приборе «Master» (ведущем), все остальные подключенные к нему устанавливаются как ведомые (Slave).
-
Seite 37: Универсальный Инфракрасный Пульт Дистанционного Управления
3.3 Универсальный инфракрасный пульт дистанционного управления: (поставляется в комплекте) Пульт дистанционного управления позволяет управлять «SlimPAR612 PRO» без DMX-контроллера и предлагает значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между... -
Seite 38: Назначение Dmx-Каналов В Таблице
3.4 Назначение DMX-каналов в таблице: Примечание: Для настройки и управления по DMX необходимы базовые знания в области «DMX-512» Ниже в таблице будут перечислены каналы и их функции по стандарту DMX-512 для управления с помощью DMX-контроллера. 4-канальный режим: Канал Значение Функция Отсутствует... -
Seite 39: Соединения В Режиме „Dmx
10-канальный режим: Канал Значение Функция Красный, интенсивность от 0 – 100% 0-255 Зеленый, интенсивность от 0 – 100% 0-255 Синий, интенсивность от 0 – 100% 0-255 Белый, интенсивность от 0 – 100% 0-255 Амбер, интенсивность 0 – 100% 0-255 Ультрафиолет, интенсивность 0 – 100% 0-255 Диммер... -
Seite 40: Подключения В Режиме „Master/Slave
аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.7 Автономный режим: «SlimPAR612 PRO» может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините «SlimPAR612 PRO» от контроллера и активируйте встроенные программы. Часть 4. Устранение неполадок: Устройство... -
Seite 41: Часть 5: Обслуживание
4. Вставьте новый предохранитель в держатель предохранителя. 5. Вставьте держатель предохранителя на место. Техническое обслуживание устройства должно осуществляться только квалифицированным персоналом. Часть 6: Технические характеристики. Наименование модели: SlimPAR612 PRO Тип прибора: Светодиодный прожектор PAR Цветовая гамма: RGBWA/UV Количество светодиодов: LED Тип: 12Вт. -
Seite 42: Декларация О Соответствии
дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б... - Seite 43 SlimPAR612 PRO Order code: A-000000-05944...
