Inhaltszusammenfassung für involight LIBERTY PAR1810IP

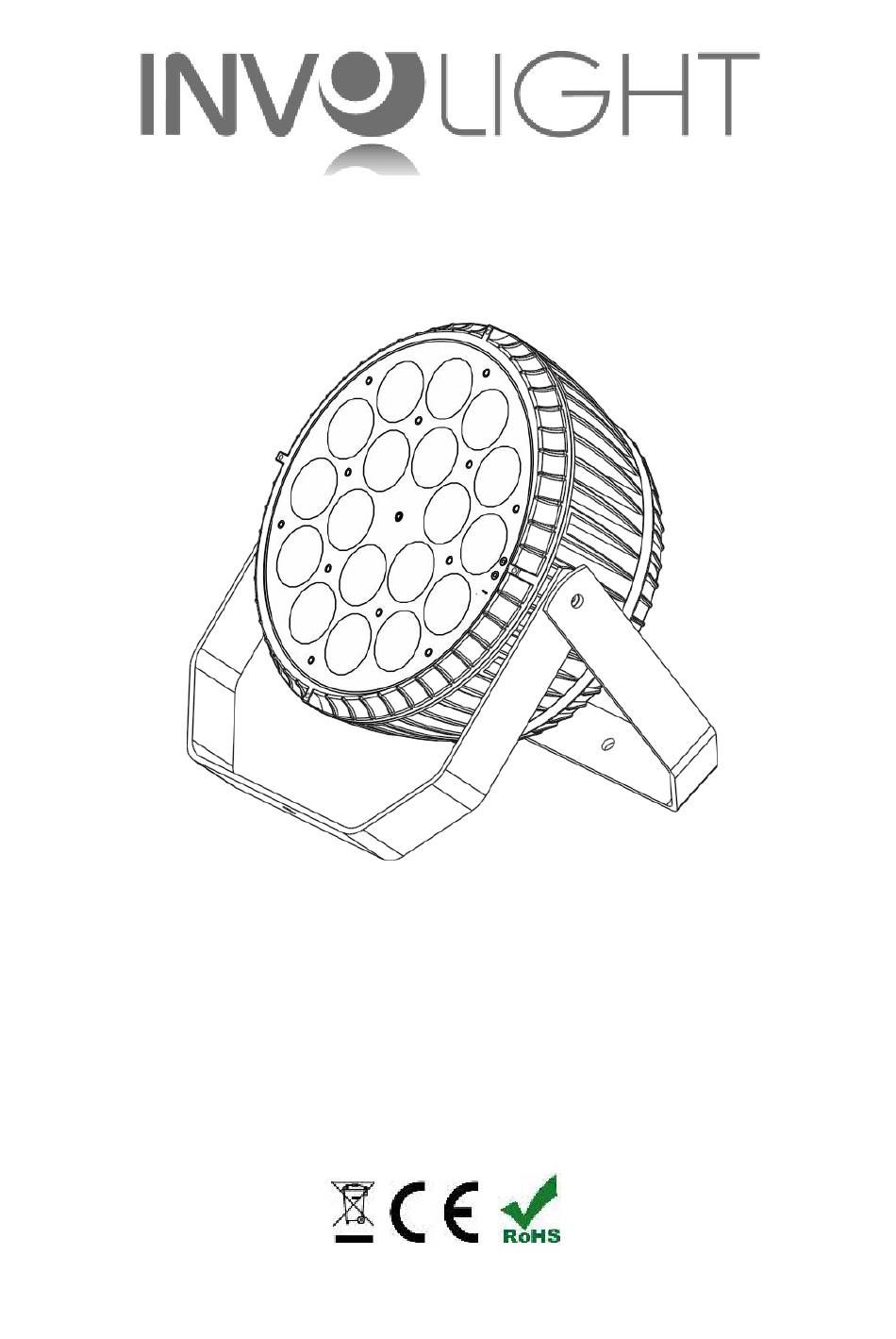

- Seite 1 Bedienungsanleitung LIBERTY PAR1810IP Battery-Powered W-DMX™ IP65 PAR Light...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................5 Teil 3: Funktionen: ........................6 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............6 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LIBERTY PAR1810IP“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Outdoor PAR Light. Damit Ihnen Ihr „LIBERTY PAR1810IP“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Der „LIBERTY PAR1810IP“ ist dank seines stabilen und wetterfesten Gehäuses aus Alu-Druckguss speziell für den Einsatz im Außenbereich konzipiert. Dieses Gerät ist für professionelle Anwendungen vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. -
Seite 6: Teil 2: Installation
Teil 2: Installation: Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden. -
Seite 7: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Rückseite: LED DISPLAY POWER IN DMX OUT DMX IN POWER OUT DOWN SAVE MENU 1. POWER IN : TRUE1 kompatible Steckdosen. Betriebsspannung 90 - 260V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen). -
Seite 8: Betriebsarten Und Einstellung Des On-Board Menüs
Das Gerät kann im automatischen, musikgesteuerten, Slave- oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen auf 9 oder 17 Kanälen gesteuert. Sie können den „LIBERTY PAR1810IP“ mit jedem handelsüblichen DMX-Controller steuern. -
Seite 9: Belegung Der Dmx Kanäle In Der Übersicht
3.3 Belegung der DMX Kanäle in der Übersicht: Wert Kanal Funktion 17CH Dimmer: Helligkeit, Wert zwischen „000“ und „255“ 000-255 Dimmer Dimmer 000-031 Kein Strobe, LEDs aus 032-063 Kein Strobe, LEDs an 064-095 Strobe Effekt von langsam nach schnell 096-127 Kein Strobe, LEDs an Strobe Strobe... -
Seite 10: Verbindungen In Der Betriebsart „Dmx
XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der DMX-Linie gesteckt wird. 3.5 Stand-Alone-Betrieb: Der „LIBERTY PAR1810IP“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LIBERTY PAR1810IP“ vom Controller und rufen Sie das vorprogrammierte Programm auf. 3.6 W-DMX™: Zum Koppeln mit W-DMX™... -
Seite 11: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des PARs verbauten Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. 1. -
Seite 12: Teil 4: Fehlerbehebung
Teil 4: Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 13: Teil 5: Technische Daten
Teil 5: Technische Daten: LIBERTY PAR1810IP MODELLBEZEICHNUNG: Produktart: Outdoor LED Scheinwerfer IP Schutzklasse: IP65 Farbspektrum: RGBW LED Anzahl: LED Typ: 5W 4in1 Abstrahlwinkel: 28° Steuerungsfunktionen: (9 oder 17 Kanäle), Master/Slave Betrieb, Standalone Funktionen, IR Fernbedienung, W-DMX™ DMX Eingang: 5-Pol IP65... -
Seite 14: Teil 6: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 LIBERTY PAR1810IP Bestellnummer: A-000000-06024 www.destilan.de...
