I

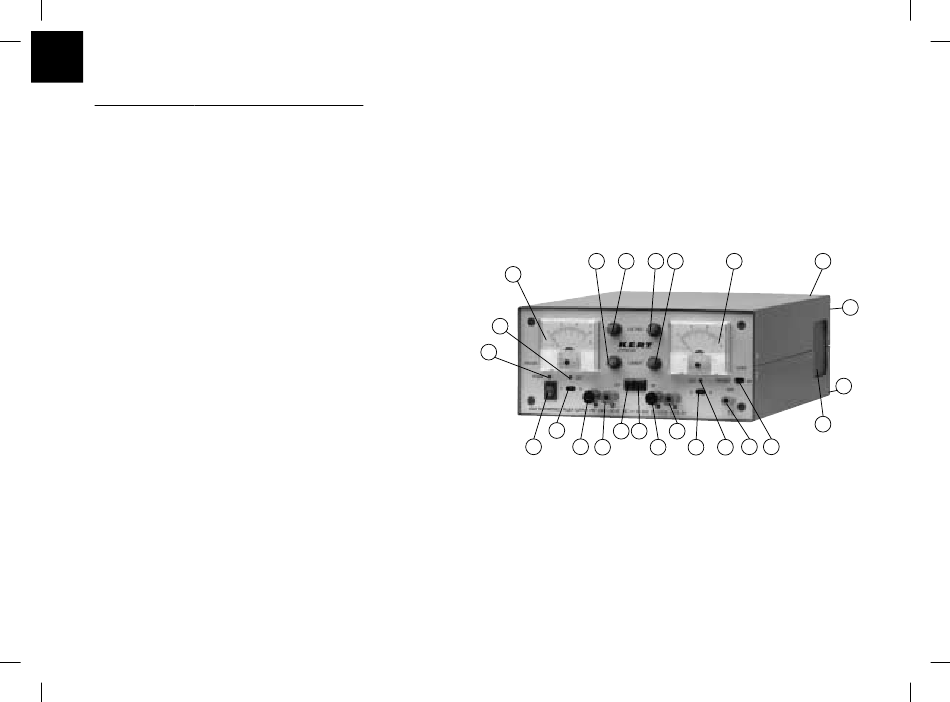

VEDUTA FRONTALE SYSTEM 300/2 - 150/2
1 - Interruttore accensione
3 - Spia rete
5 - Massa GND
16 - Presa di ventilazione
17 - Presa di alimentazione
18 - Fusibile rete
19 - Connettore per controllo esterno DIN/6
20 - Commutazione per la lettura della tensione sx/ corrente dx del master
21 - Spia di abilitazione uscita master
22 - Morsetto negativo di uscita del master
23 - Morsetto positivo di uscita del master
24 - Pulsante di abilitazione di uscita del master
25 - Pulsante di abilitazione di uscita dello slave
26 - Morsetto negativo di uscita dello slave
27 - Morsetto positivo di uscita dello slave
28 - Commutazione per la lettura della tensione sx/corrente dx dello slave
29 - Abilitazione tracking on (dx)
30 - Spia di abilitazione uscita dello slave
31 - Strumento analogico V/A dello slave
32 - Regolazione della corrente dello slave
33 - Regolazione della tensione dello slave
34 - Regolazione della tensione del master
35 - Regolazione della corrente del master
36 - Strumento analogico V/A del master
N.B. Quando interviene la protezione di polarità (collegamento polarità invertita delle bat-
terie), l'uscita si disabilita. Per ripristinare l'alimentatore, a carico scollegato, si deve
spegnerlo per almeno 10 ".
35 34
36
21
3
20 24 25
1 22 23
pag. 4
33 32 31 19
16
27
26 28 30 5 29
18
17
