COM OUT1 COM

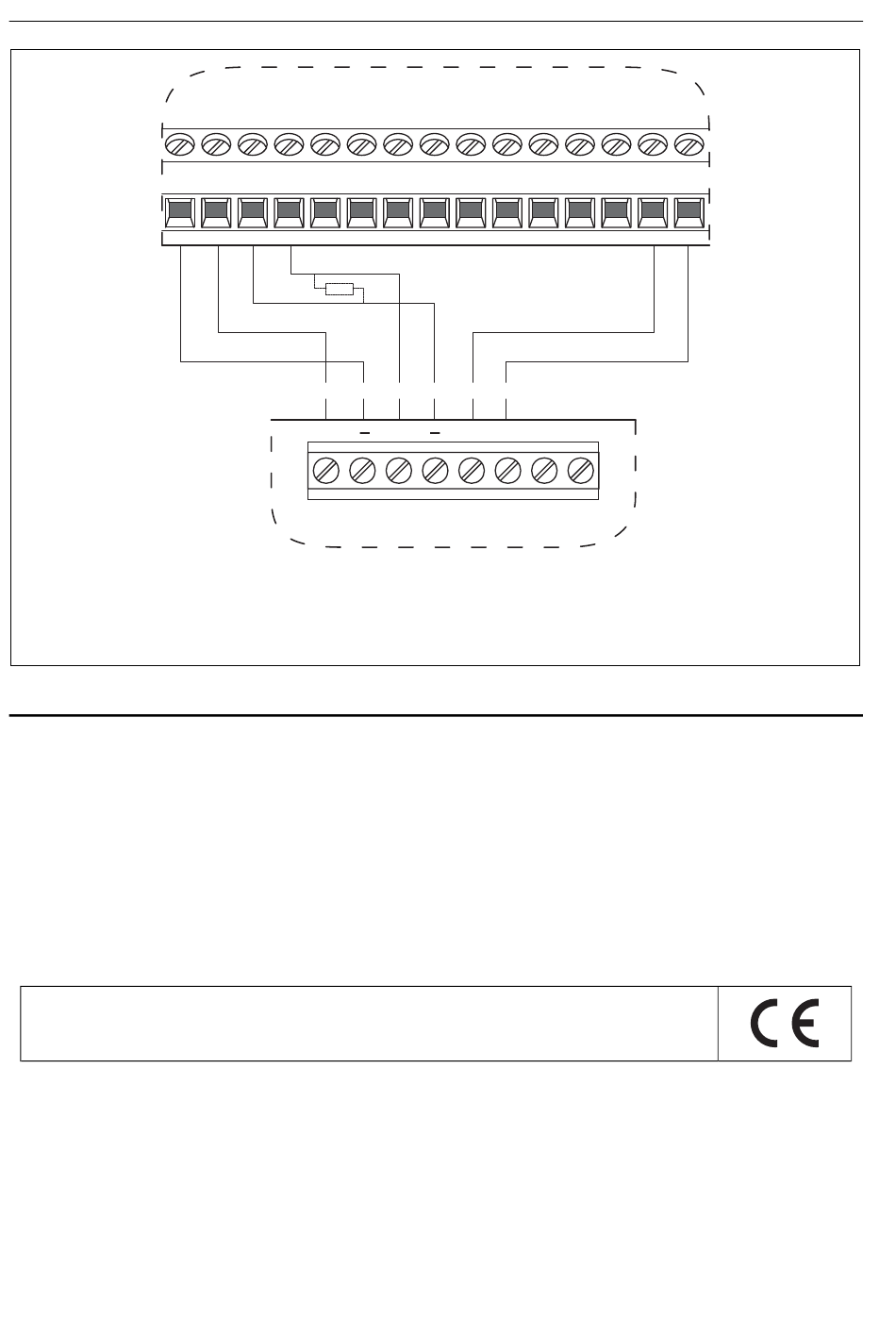

Abb. 4. Anschluss des Signalgebers SP-4003 an die Starkstromausgänge der INTEGRA 32
Zentrale. Der Ausgang OUT1 löst die optische, und der Ausgang OUT2 – die akustische
Signalisierung (Starkstromausgänge mit normaler Polarisierung – durch die Aktivierung
wird die Spannung +12V angeschlossen). Z1 ist als Sabotageeingang programmiert.
3. Technische Daten
Speisespannung ................................................................................................ 12 V DC ±15%
Durchschnittliche Stromaufnahme:
optische Signalisierung ...........................................................................250 mA
akustische Signalisierung .......................................................................200 mA
Betriebstemperatur ............................................................................................. -35°C...+55°C
Lautstärke .................................................................................................................ca. 120 dB
Abmessungen ................................................................................................. 148x254x64 mm
Gewicht ............................................................................................................................. 894 g
Der aktuelle Inhalt der EC-Konformitätserklärung und sonstiger Zertifikate
können der Webseite www.satel.pl entnommen werden
