erfolgt mit Schrauben und Spreizdübeln. Um den Deckel abzunehmen, muss man die zwei
Befestigungsschrauben herausdrehen und den Deckel nach oben anheben, so dass ein
Winkel von ca. 60° entsteht. Besondere Sorgfalt ist beim Ausbau und Wiedereinbau der
Innenabdeckung aus Blech geboten.
Achtung: Zwischen der oberen Kante des Signalgebergehäuses und der Decke oder einem
anderen oberhalb des Signalgebers befindlichen Hindernis sollte ein Abstand von
mindestens 2,5 cm eingehalten werden. Ein zu kleiner Abstand könnte das
Wiederaufsetzen des Deckels erschweren.
Nach der Montage des Signalgebers empfiehlt es sich, die Montageöffnungen und die
Kabelöffnung mit Silikonmasse zu dichten.
2. Anschluss
Der Signalgeber SP-4003 kann mit jeder Quelle des Alarmsignals zusammenarbeiten, an
deren Signalausgang (Signalausgängen) im Alarmfall die Gleichspannung +12V auftaucht.
Die akustische und optische Signalisierung werden aktiviert, wenn an die Klemmen + SA-
und entsprechend + SO- die Spannung 12V angelegt wird. Für die korrekte Funktion des
Signalgebers ist es erforderlich, dass die zulässige Belastbarkeit der Ausgänge der Zentrale
beachtet wird.
Der Sabotagekreis des Signalgebers reagiert auf Abnahme des Außengehäuses und das
Abreißen von der Wand. Damit der Sabotagekontakt richtig funktioniert, muss das
Sabotageelement des Gehäuses an die Unterlage angeschraubt werden (Abbildung 1).
Über die Klemmen TMP wird der Signalgeber in den Sabotagekreis der Alarmanlage
geschlossen, und die Klemmen SENS. und TMP dienen zum Anschluss des internen
Sabotagekontakts des Gehäuses.
JP1
JP2
Signal 1
JP3
JP4
JP5

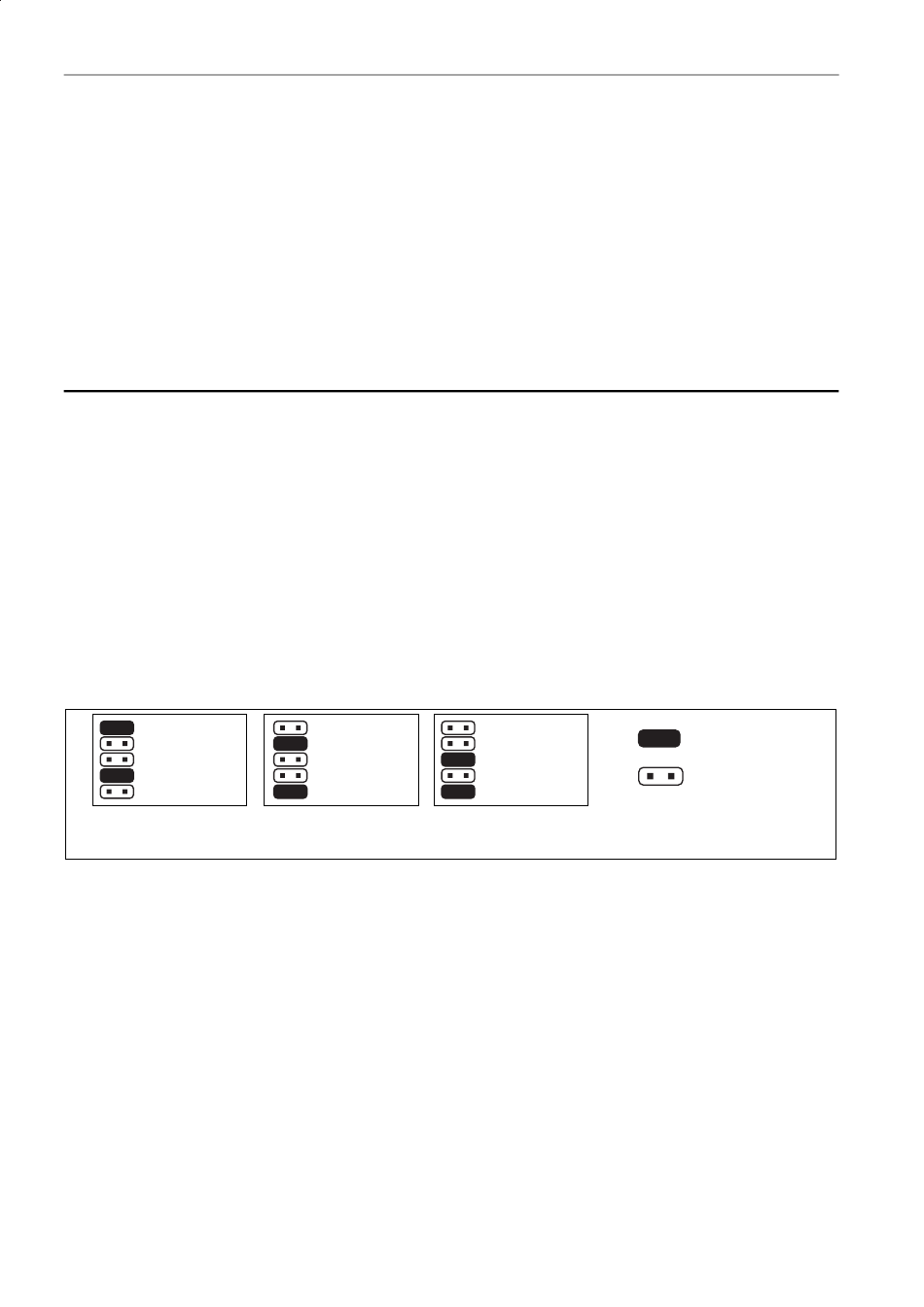

Abb. 2. Position der Steckbrücken, um ein bestimmtes akustisches Signal zu erzielen.
Durch Aufsetzen der Steckbrücken auf die Pins JP1 – JP5 wird eins von drei akustischen
Signalen für die Alarmierung gewählt.
Achtung: In einigen Alarmzentralen ist der Anschluss eines Widerstands R (ca. 1 kΩ)
zwischen den Klemmen +SA- im Signalgeber erforderlich. Ohne einen solchen
Widerstand wird bei ausgeschaltetem Signalgeber ein leises Summen zu hören
sein.
Wenn die Klemme +SA mit der Klemme +SO und die Klemme -SA mit der Klemme -SO
parallel geschaltet werden, ist es möglich, beide Signalisierungsarten über nur einen
Ausgang der Zentrale zu steuern.
SATEL
JP1
JP1
JP2
JP2
Signal 2
JP3
JP3
JP4
JP4
JP5
JP5
Signal 3
SP-4003
- Pins kurzgeschl.
- Pins getrennt
