OPTISCH-AKUSTISCHER

SIGNALGEBER

SP-4001

sp4001_de 07/09

Der optisch-akustische Außensignalgeber SP-4001 ist für die Anwendung in Einbruch- und

Überfallmeldesystemen bestimmt.

1. Eigenschaften

• Akustische Signalisierung erzeugt über den piezoelektrischen Wandler.

• Optische Signalisierung erzeugt mit Hilfe der LEDs.

• Ein von drei Typen der akustischen Signalisierung zur Wahl.

• Elektronik geschützt vor Wettereinflüssen.

• Sabotageschutz vor Öffnen des Gehäuses und Trennen von der Unterlage.

• Innenabdeckung aus verzinktem Blech.

• Gehäuse hergestellt aus schlagfestem Polykarbonat PC LEXAN und mit sehr hoher

mechanischer Festigkeit.

2. Montage

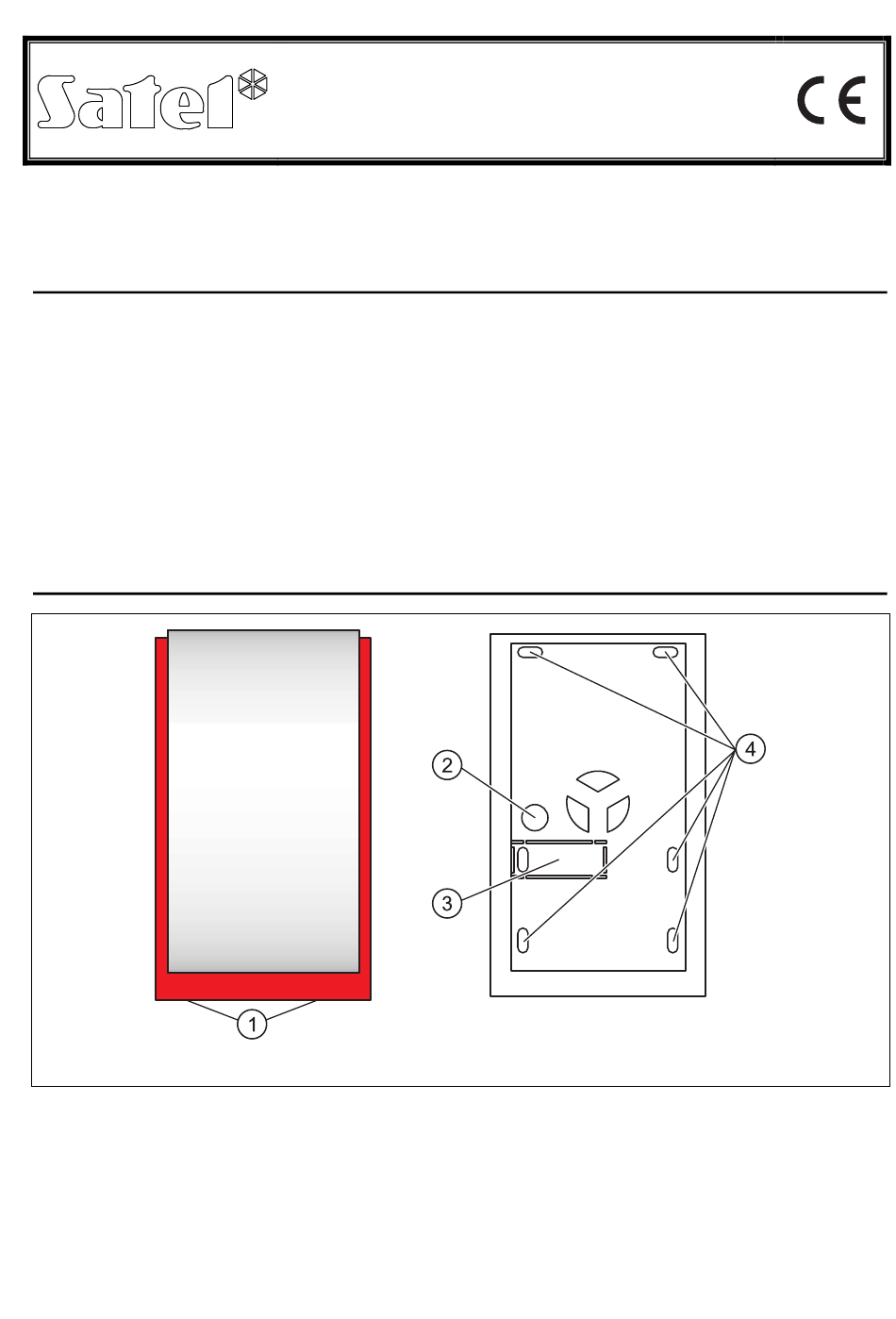

Abb. 1. Ansicht des Gehäuses des Signalgebers SP-4001.

Erläuterung zur Abb. 1:

1 - Schrauben zur Blockade des Gehäusedeckels

2 - Öffnung für Kabel

3 - Sabotageelement des Gehäuses (an die Unterlage festschrauben; nicht zu fest

anziehen, damit die Verengungen nicht reißen)

4 - Montageöffnungen

Seite 1 OPTISCH-AKUSTISCHER SIGNALGEBER ® SP-4001 sp4001_de 07/09 Der optisch-akustische Außensignalgeber SP-4001 ist für die Anwendung in Einbruch- und Überfallmeldesystemen bestimmt. 1. Eigenschaften • Akustische Signalisierung erzeugt über den piezoelektrischen Wandler. • Optische Signalisierung erzeugt mit Hilfe der LEDs. • Ein von drei Typen der akustischen Signalisierung zur Wahl.
Seite 2 SP-4001 SATEL Die Montage des Signalgebers SP-4001 erfolgt mit Schrauben und Spreizdübeln an einer ebenen Unterlage und an einer möglichst unzugänglichen Stelle, um das Risiko der Sabotage minimieren. Deckel abzunehmen, muss zwei Befestigungsschrauben herausdrehen und den Deckel nach oben anheben, bis ein Winkel von ca.
Seite 3 SATEL SP-4001 INTEGRA 32 SP-4001 Abb. 4. Anschluss des Signalgebers an die Schwachstromausgänge der Zentrale INTEGRA 32. OUT2 ist als Speiseausgang programmiert. Der Ausgang OUT3 steuert den Relais P1, der die akustische Signalisierung aktiviert, und der Ausgang OUT4 steuert den Relais P2, der die optische Signalisierung aktiviert (Schwachstromausgänge mit normaler...
Seite 4 Lautstärke (aus einer Entfernung 1 m) ..............bis 120 dB Umweltklasse ....................III (EN50130-5) Betriebstemperaturbereich ..................-35...+55 °C Abmessungen ..................... 148 x 254 x 64 mm Gewicht ..........................805 g SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdansk POLEN tel. + 48 58 320 94 00 info@satel.pl...
