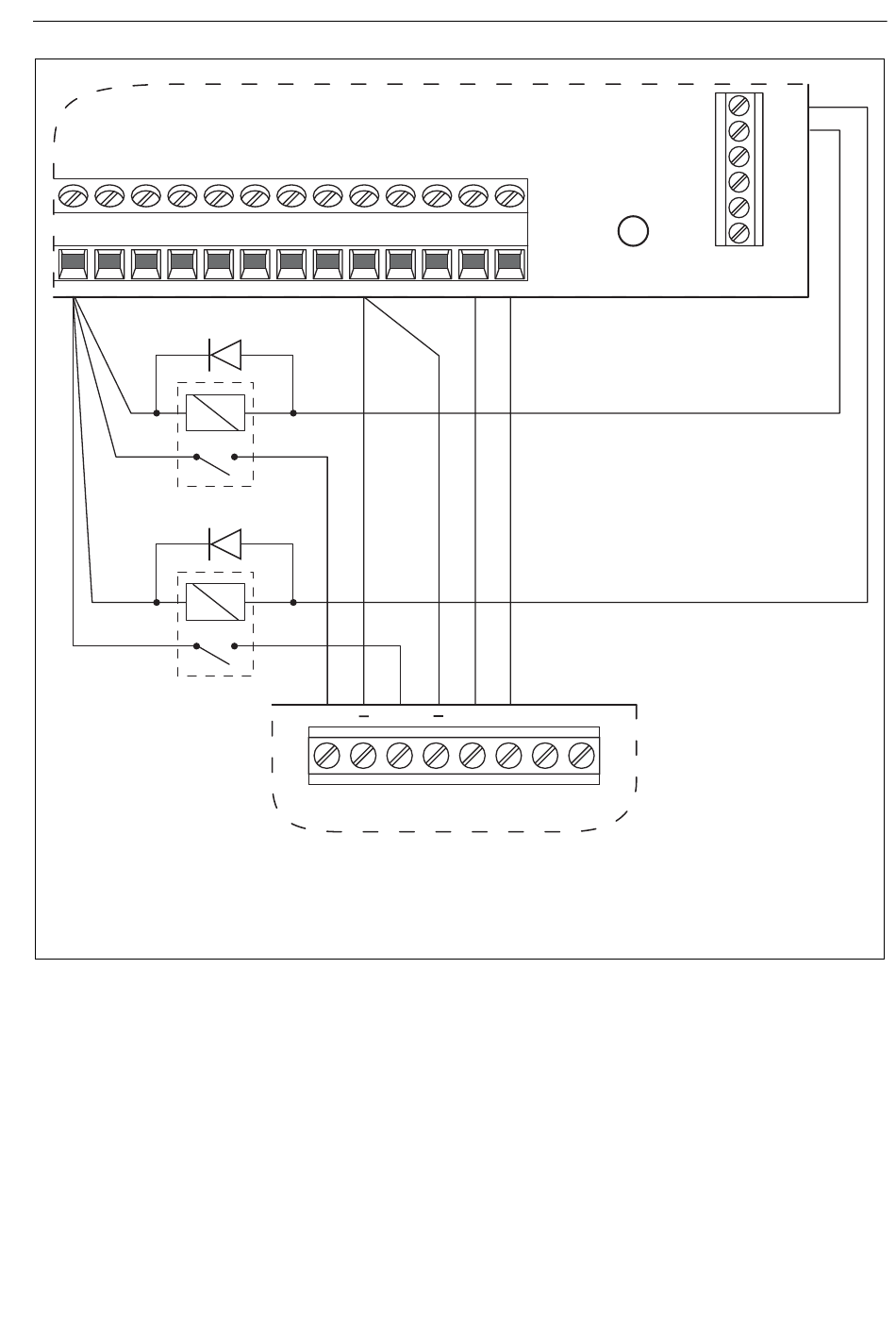

Abb. 3. Anschluss des Signalgebers SP-4003 an die Schwachstromausgänge der
INTEGRA 32 Zentrale. Der Ausgang OUT3 steuert das Relais P1, das die akustische
Signalisierung auslöst. Der Ausgang OUT4 steuert das Relais P2, das die optische
Signalisierung auslöst. Z8 ist als Sabotageeingang programmiert.
