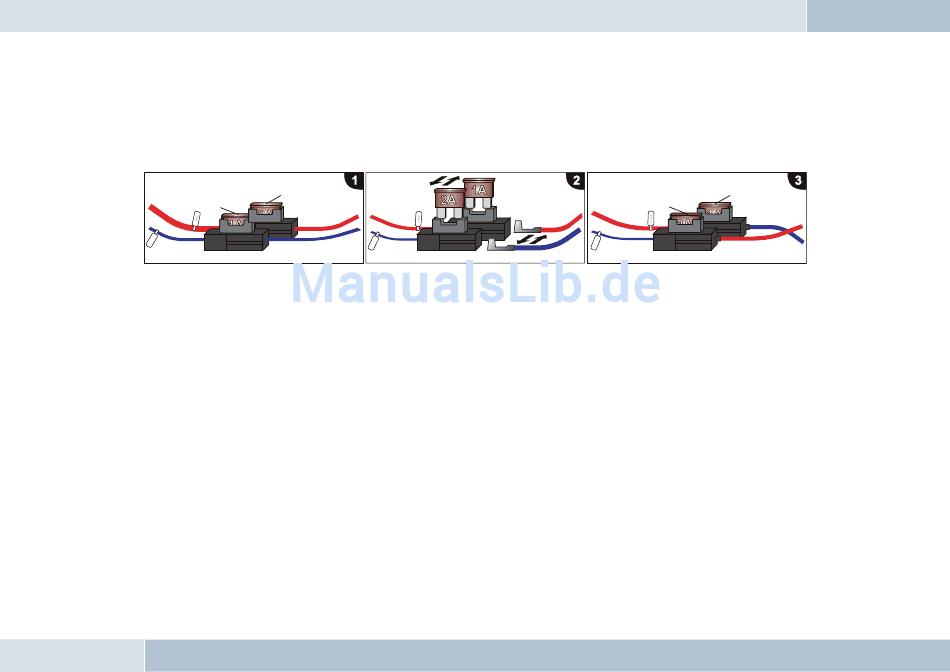

6.5.2 Kontrolle der Installation
Wenn das ISO-Anschlusskabel richtig angeschlossen ist, bleibt beim Abschalten der Zündung während eines bestehenden
Gesprächs dieses bis zum Gesprächsende bestehen. Die Anlage schaltet sich nach Gesprächsende aus. Geht die Anlage un-
verzüglich nach dem Abschalten der Zündung aus, dann muss das Zündkabel (blau) mit dem Spannungsversorgungskabel (rot)
vertauscht werden (siehe Bild 12b).
Abb. 12a:
Ansicht im
rot
Originalzustand
1A
blau
6.5.3 Externer Zusatzlautsprecher
In folgenden Fällen muss ein Zusatzlautsprecher (4 Ω, min. 5 W) verwendet werden:
→
wenn Lautsprecher des Autoradios nicht verwendet werden sollen
→
wenn die Ausgangsleistung des Lautsprecherkanals 35 W (Sinus) übersteigt und kein Telefonanschluss
am Autoradio vorhanden ist
→
wenn das Autoradio mit Aktivboxen betrieben wird und kein Telefonanschluss am Autoradio vorhanden ist
Rückkopplungen stören die Verständlichkeit. Bringen Sie den Zusatzlautsprecher in einem Abstand von mindestens 80 cm zum
Mikrofon an. Zur Befestigung des externen Lautsprechers beachten Sie die Hinweise des jeweiligen Herstellers. Der Lautspre-
cher kann an die Leitungen grün (Pin 14) und violett (Pin 7) des Anschlusskabels angeschlossen werden. Vorher sind die grüne
und violette Leitung vom ISO-Stecker zu trennen (siehe Abb. 13).
EGO TALK
2A
rot
rot
blau
blau
1A
rot
2A
rot
blau
blau
Abb. 12b:
Ansicht nach
Kabeltausch
blau
rot
