Bedienteil ankleben
Legen Sie die Kabelrichtung auf der Bedienteilrückseite fest und kleben Sie zur Fixierung das Klebepad darüber. Halten Sie das
Bedienteil im Abstand von einigen Millimetern über die gewünschte Einbauposition. Prüfen Sie die Position nochmals. Eine spä-
tere Korrektur des angeklebten Teils ist nicht möglich. Setzen Sie das Bedienteil auf die Klebestelle und üben Sie kurz mäßigen
Druck aus.
6.4
Anschlusskonzept
6.4.1 Allgemein
Installation für Gesprächswiedergabe bei einem Autoradio mit Mute-Eingang jedoch ohne Telefoneingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über den vorderen rechten Autolautsprecher. Während der Ge-
sprächsdauer ist das Autoradio über den Mute-Eingang stumm geschaltet.
HINWEIS: Beachten Sie bitte die Informationen zum Anschluss der Mute-Leitung des ISO-Anschlusskabels entsprechend
Abschnitt „6.5.1 Prüfung der Mute-Eingänge".
Installation für Gesprächswiedergabe bei einem Autoradio mit
Telefon- und Mute-Eingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über die vom Autoradio un-
terstützten Autolautsprecher. Während der Gesprächsdauer wird das Autoradio per Mute-
Eingang auf den Telefoneingang umgeschaltet. Um den Telefoneingang Ihres Autoradios
anzusteuern, muss der Lautsprecherausgang der EGO TALK mit dem Telefoneingang des
Autoradios verbunden werden. Dafür sind die violette und die grüne Leitung des 14poligen
Anschlusssteckers des ISO-Kabels zum Telefoneingang des Autoradios zu führen.
Die grüne und violette Leitung sind vom ISO-Stecker zu trennen. Dann wird die grüne Lei-
tung (Pin 14 am 14poligen Anschlussstecker) mit dem „Telefoneingang –" und die violette
Leitung (Pin 7 am 14poligen Anschlussstecker) mit dem „Telefoneingang +" der Mini-ISO-
Buchsen verbunden.
Informationen zum Telefoneingang Ihres Autoradios entnehmen Sie bitte der Einbau- und
Bedienungsanleitung Ihres Autoradios.
HINWEISE: Verfügt Ihr Autoradio über eine hier nicht aufgeführte Anschlussvariante des Telefoneingangs, so wenden Sie sich
bitte bei der Installation an eine Fachwerkstatt. Des Weiteren beachten Sie bitte die Informationen zum Anschluss der Mute-
Leitung des ISO-Anschlusskabels entsprechend Abschnitt „6.5.1 Prüfung der Mute-Eingänge".

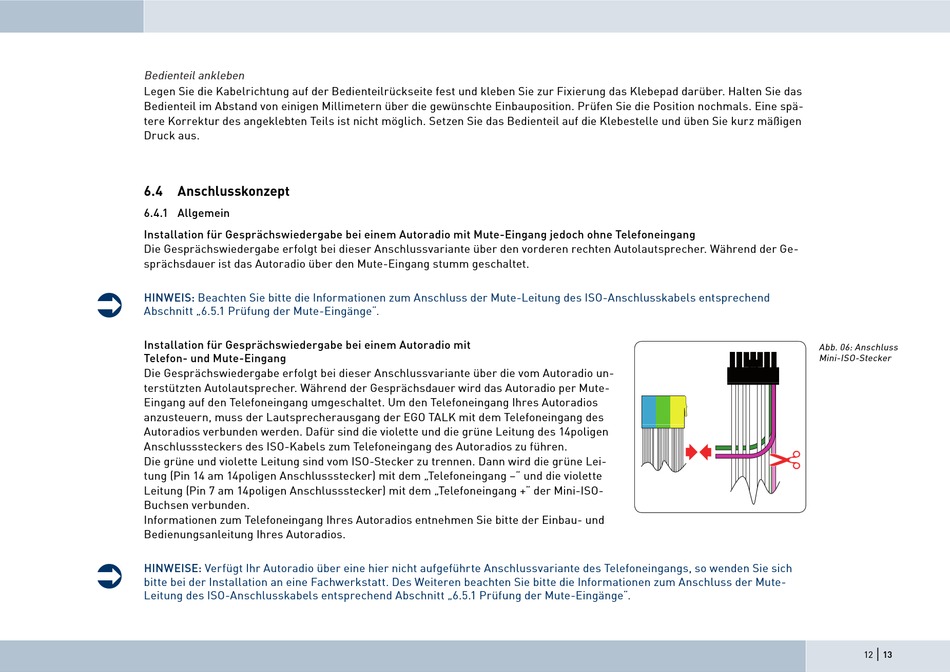

Abb. 06: Anschluss
Mini-ISO-Stecker
|
