6.2.4 Auswahl des Montageortes für das Bedienteil
Für das Bedienteil geeignet:
im Bereich oberhalb des DIN Einbauschachtes, in der Nähe des Lenkrades (hier an einer Stelle, die vom Fahrer gut einsehbar
und erreichbar ist)
Für das Bedienteil ungeeignet:
Wirkungsbereich des Airbags, eventueller Aufprallbereich des Kopfes, außerhalb der Reichweite des Fahrers
6.3
Einbau
BESCHÄDIGUNG WICHTIGER FAHRZEUGTEILE! Beim Bohren von Befestigungslöchern oder Eintreiben von Blechschrauben
können wichtige Fahrzeugteile beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch
hinter den Schrauben- und Bohrlöchern!
6.3.1 Elektronikbox befestigen
Für eine Reihe von PKW-Typen sind im Fachhandel Einbaukonsolen erhältlich. Sie nehmen alle Elemente der Anlage, auch die
Elektronikbox, auf. Wenn keine Einbaukonsole verwendet wird, gehen Sie wie folgt vor:
Befestigungspunkte festlegen
Achten Sie darauf, dass ca. 70 mm Platz für die Steck-
verbindungen frei bleibt. Markieren Sie die Schrauben-
positionen.
Elektronikbox befestigen
Benutzen Sie zur Befestigung der Elektronikbox vier
Blechtreibschrauben mit den entsprechenden Unter-
legscheiben. Wir empfehlen eine Blechtreibschrau-
be mit den Maßen „ST 2,9x25 DIN 7981". Diese sind
optimal für die Befestigung der Elektronikbox geeignet.
Bohren Sie mit einem 2-mm-Bohrer vor.
130 mm
45 mm
70 mm

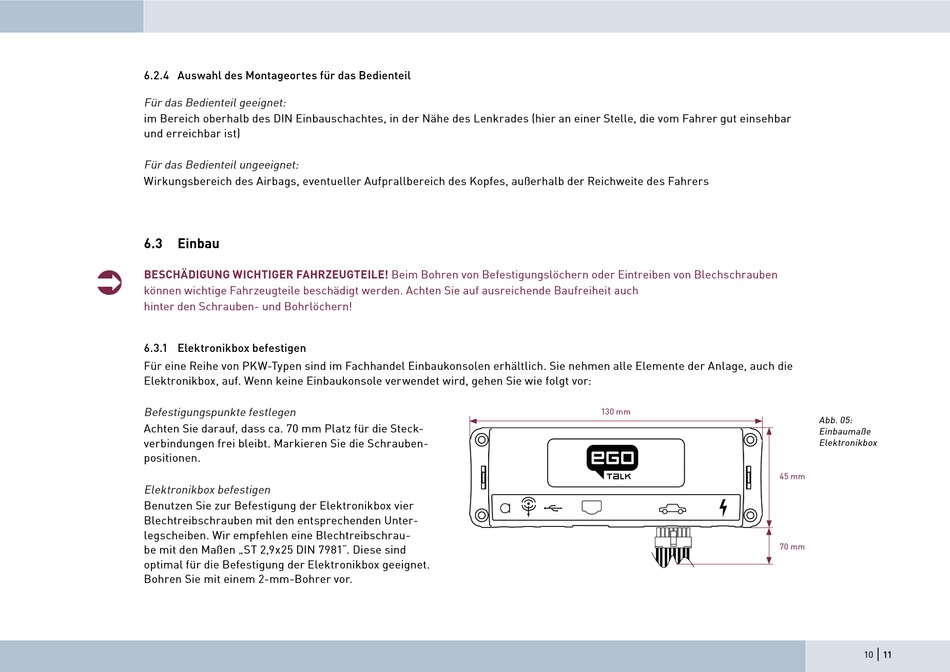

Abb. 05:
Einbaumaße
Elektronikbox
|
