SoundLight 2002A-H Bedienungsanleitung Seite 8

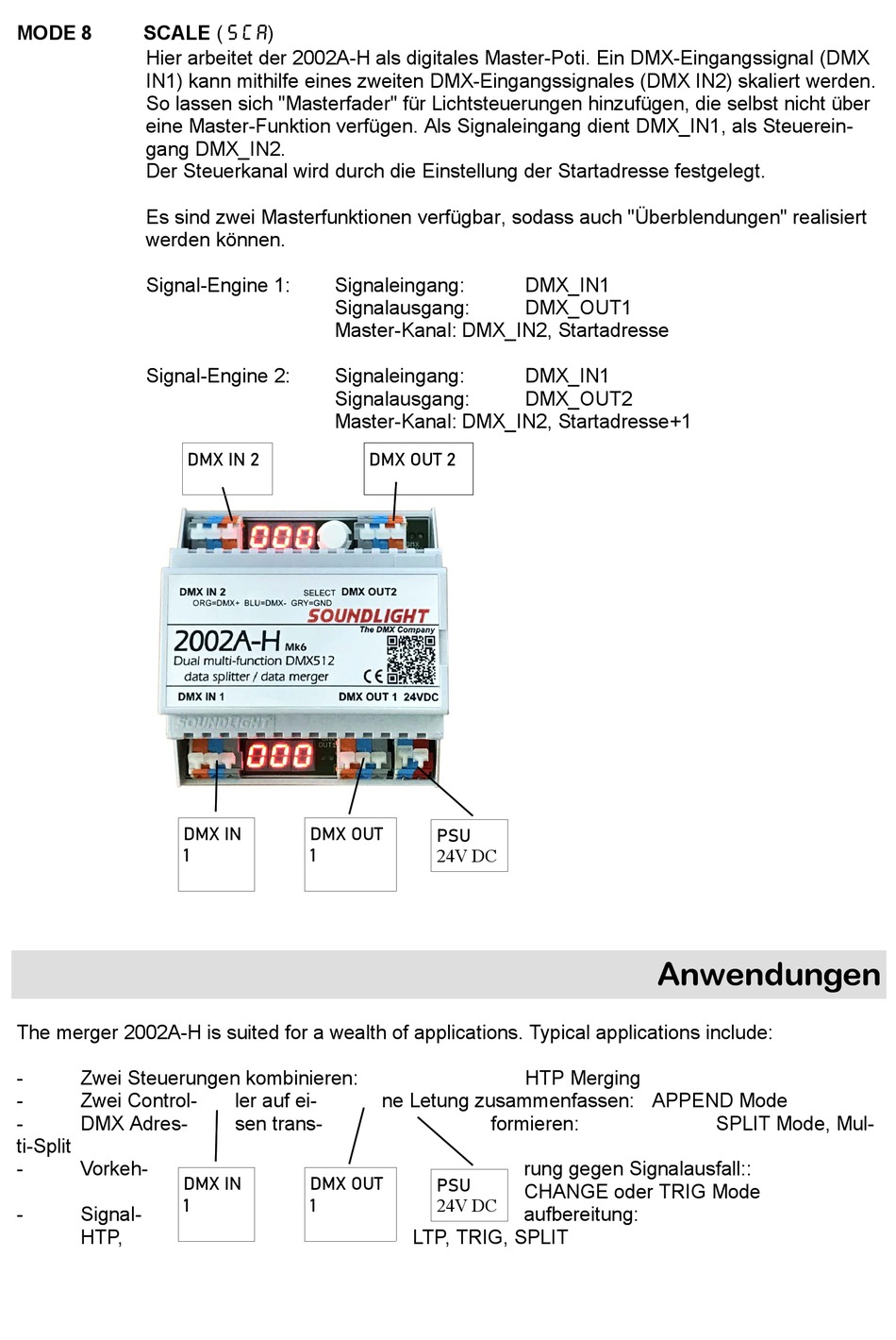

MODE 8 SCALE (Sca)
Hier arbeitet der 2002A-H als digitales Master-Poti. Ein DMX-Eingangssignal (DMX
IN1) kann mithilfe eines zweiten DMX-Eingangssignales (DMX IN2) skaliert werden.
So lassen sich "Masterfader" für Lichtsteuerungen hinzufügen, die selbst nicht über
eine Master-Funktion verfügen. Als Signaleingang dient DMX_IN1, als Steuerein-
gang DMX_IN2.
Der Steuerkanal wird durch die Einstellung der Startadresse festgelegt.
Es sind zwei Masterfunktionen verfügbar, sodass auch "Überblendungen" realisiert
werden können.
Signal-Engine 1:
Signal-Engine 2:
DMX IN
1
The merger 2002A-H is suited for a wealth of applications. Typical applications include:
- Zwei Steuerungen kombinieren:
- Zwei Control-
- DMX Adres-
ti-Split
- Vorkeh-
DMX IN
1
- Signal-
HTP,
Signaleingang:
Signalausgang:
Master-Kanal: DMX_IN2, Startadresse
Signaleingang:
Signalausgang:
Master-Kanal: DMX_IN2, Startadresse+1
DMX IN 2
DMX OUT
1
ler auf ei-
sen trans-
DMX OUT
1
DMX_IN1
DMX_OUT1
DMX_IN1
DMX_OUT2
DMX OUT 2
PSU
24V DC
HTP Merging
ne Letung zusammenfassen: APPEND Mode
formieren:
rung gegen Signalausfall::
PSU
CHANGE oder TRIG Mode
24V DC
aufbereitung:
LTP, TRIG, SPLIT
Anwendungen
SPLIT Mode, Mul-
