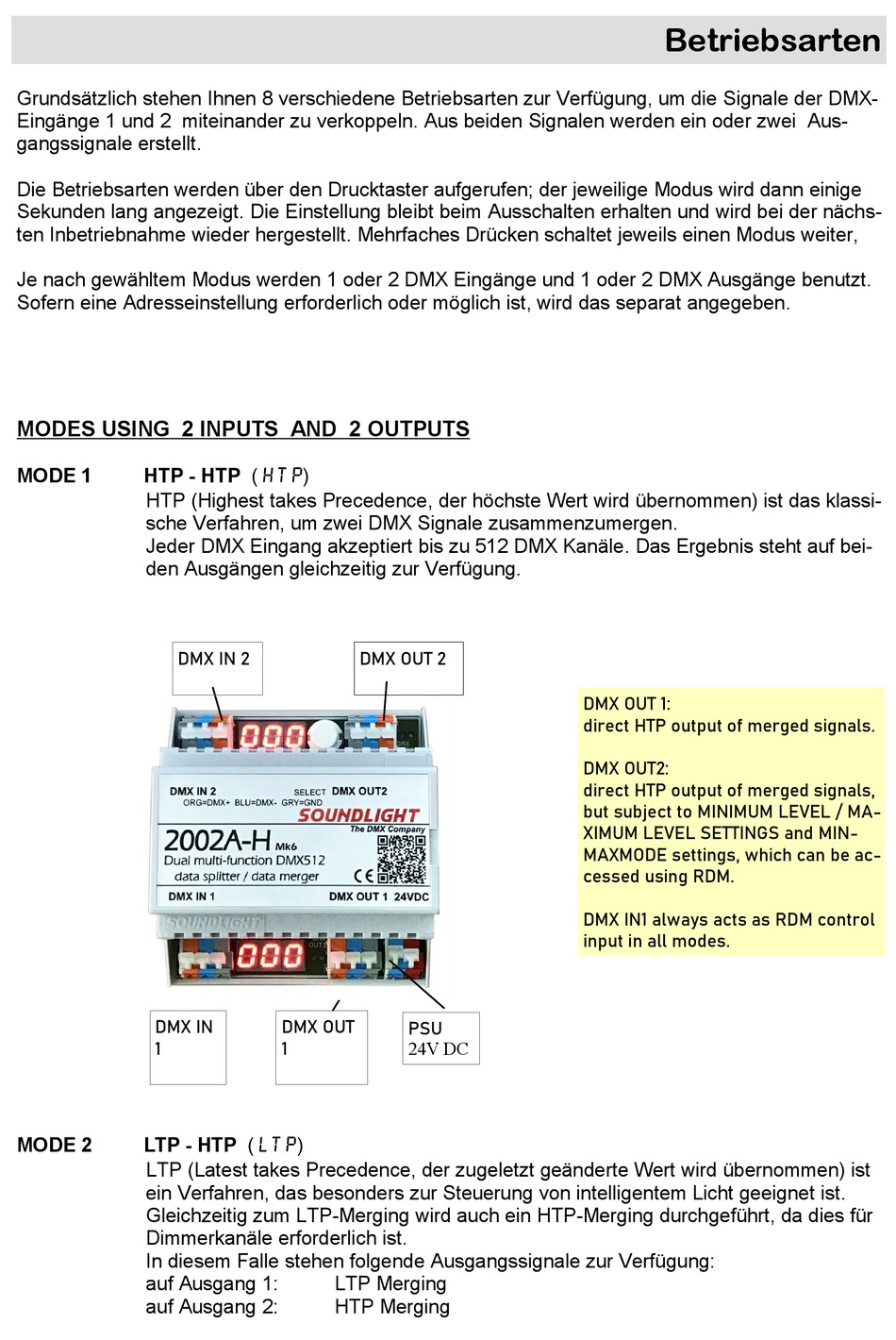

SoundLight 2002A-H Bedienungsanleitung Seite 4

Grundsätzlich stehen Ihnen 8 verschiedene Betriebsarten zur Verfügung, um die Signale der DMX-
Eingänge 1 und 2 miteinander zu verkoppeln. Aus beiden Signalen werden ein oder zwei Aus-
gangssignale erstellt.
Die Betriebsarten werden über den Drucktaster aufgerufen; der jeweilige Modus wird dann einige
Sekunden lang angezeigt. Die Einstellung bleibt beim Ausschalten erhalten und wird bei der nächs-
ten Inbetriebnahme wieder hergestellt. Mehrfaches Drücken schaltet jeweils einen Modus weiter,
Je nach gewähltem Modus werden 1 oder 2 DMX Eingänge und 1 oder 2 DMX Ausgänge benutzt.
Sofern eine Adresseinstellung erforderlich oder möglich ist, wird das separat angegeben.
MODES USING 2 INPUTS AND 2 OUTPUTS
MODE 1 HTP - HTP (htp)
HTP (Highest takes Precedence, der höchste Wert wird übernommen) ist das klassi-
sche Verfahren, um zwei DMX Signale zusammenzumergen.
Jeder DMX Eingang akzeptiert bis zu 512 DMX Kanäle. Das Ergebnis steht auf bei-
den Ausgängen gleichzeitig zur Verfügung.
DMX IN 2
DMX IN
1
MODE 2 LTP - HTP (ltp)
LTP (Latest takes Precedence, der zugeletzt geänderte Wert wird übernommen) ist
ein Verfahren, das besonders zur Steuerung von intelligentem Licht geeignet ist.
Gleichzeitig zum LTP-Merging wird auch ein HTP-Merging durchgeführt, da dies für
Dimmerkanäle erforderlich ist.
In diesem Falle stehen folgende Ausgangssignale zur Verfügung:
auf Ausgang 1:
auf Ausgang 2:
DMX OUT 2
DMX OUT
PSU
1
24V DC
LTP Merging
HTP Merging
Betriebsarten
DMX OUT 1:
direct HTP output of merged signals.
DMX OUT2:
direct HTP output of merged signals,
but subject to MINIMUM LEVEL / MA-
XIMUM LEVEL SETTINGS and MIN-
MAXMODE settings, which can be ac-
cessed using RDM.
DMX IN1 always acts as RDM control
input in all modes.
