SoundLight 2002A-H Bedienungsanleitung Seite 6

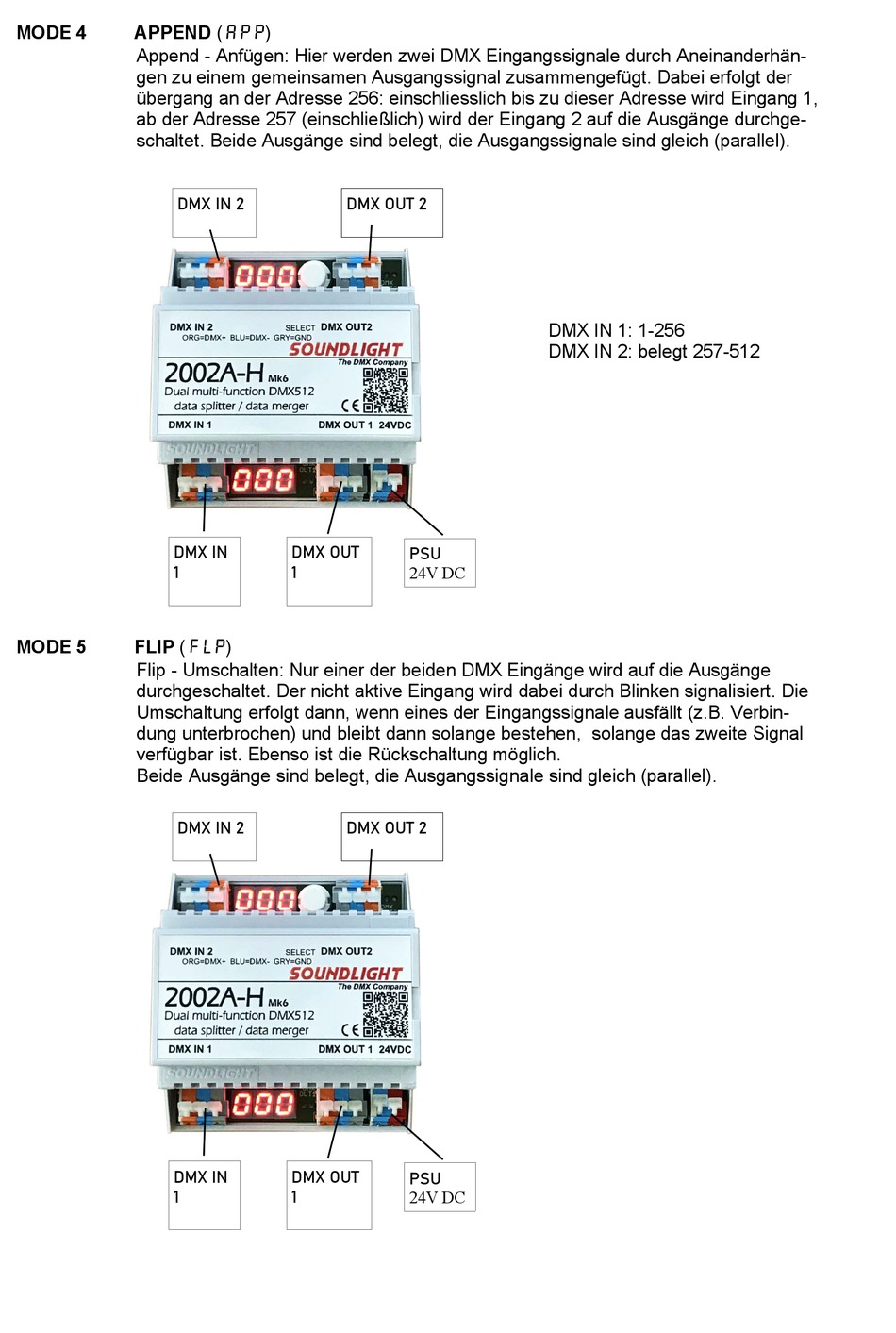

MODE 4 APPEND (APP)
Append - Anfügen: Hier werden zwei DMX Eingangssignale durch Aneinanderhän-
gen zu einem gemeinsamen Ausgangssignal zusammengefügt. Dabei erfolgt der
übergang an der Adresse 256: einschliesslich bis zu dieser Adresse wird Eingang 1,
ab der Adresse 257 (einschließlich) wird der Eingang 2 auf die Ausgänge durchge-
schaltet. Beide Ausgänge sind belegt, die Ausgangssignale sind gleich (parallel).
DMX IN
1
MODE 5 FLIP (FLP)
Flip - Umschalten: Nur einer der beiden DMX Eingänge wird auf die Ausgänge
durchgeschaltet. Der nicht aktive Eingang wird dabei durch Blinken signalisiert. Die
Umschaltung erfolgt dann, wenn eines der Eingangssignale ausfällt (z.B. Verbin-
dung unterbrochen) und bleibt dann solange bestehen, solange das zweite Signal
verfügbar ist. Ebenso ist die Rückschaltung möglich.
Beide Ausgänge sind belegt, die Ausgangssignale sind gleich (parallel).
DMX IN
1
DMX IN 2
DMX OUT
1
DMX IN 2
DMX OUT
1
DMX OUT 2
PSU
24V DC
DMX OUT 2
PSU
24V DC
DMX IN 1: 1-256
DMX IN 2: belegt 257-512
