SoundLight 2002A-H Bedienungsanleitung Seite 5

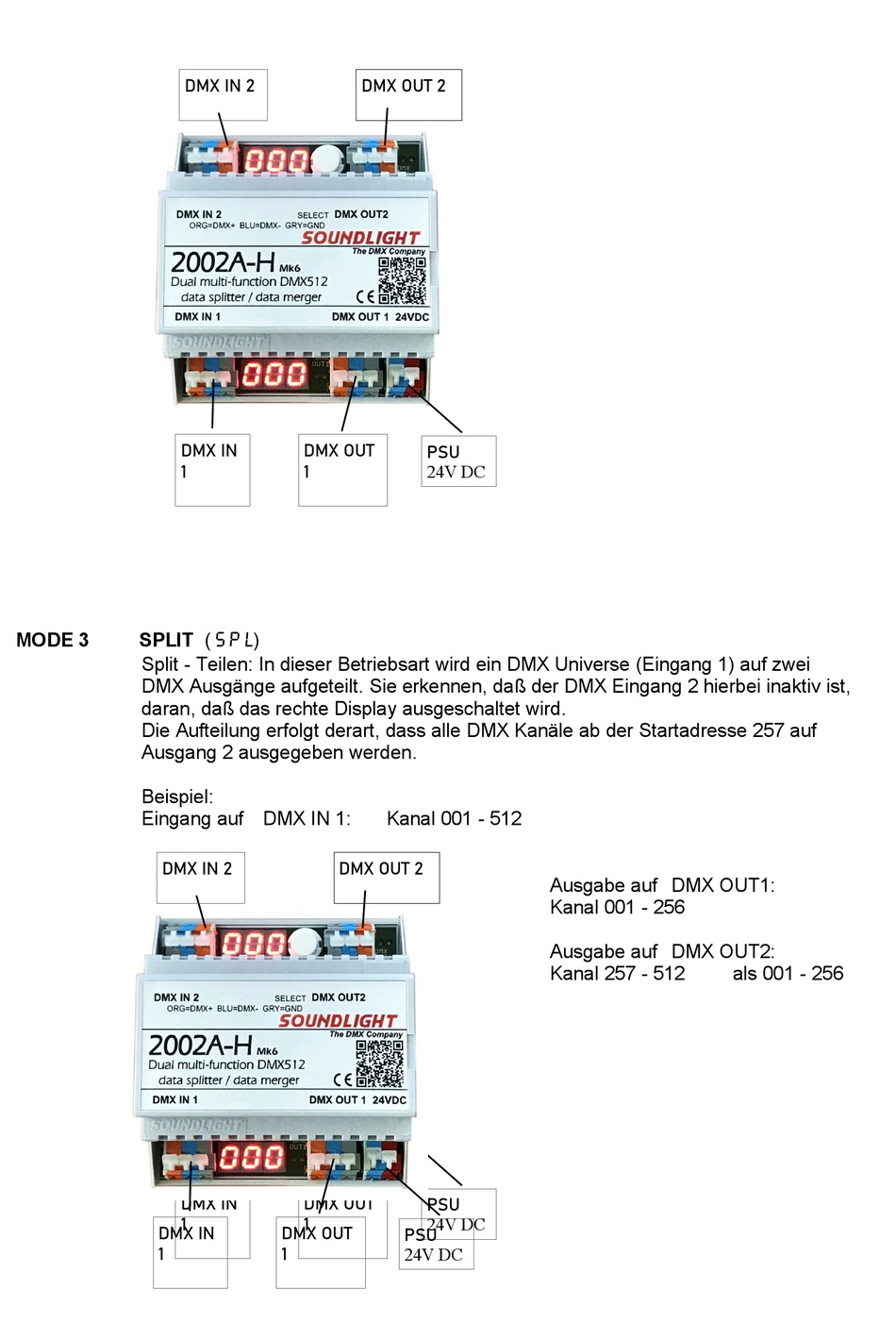

MODE 3 SPLIT (SPL)
Split - Teilen: In dieser Betriebsart wird ein DMX Universe (Eingang 1) auf zwei
DMX Ausgänge aufgeteilt. Sie erkennen, daß der DMX Eingang 2 hierbei inaktiv ist,
daran, daß das rechte Display ausgeschaltet wird.
Die Aufteilung erfolgt derart, dass alle DMX Kanäle ab der Startadresse 257 auf
Ausgang 2 ausgegeben werden.
Beispiel:
Eingang auf DMX IN 1:
DMX IN 2
DMX IN
1
DMX IN 2
DMX IN DMX OUT
1 1
DMX OUT 2
DMX IN DMX OUT
1 1
DMX OUT
1
DMX OUT 2
PSU
24V DC
Kanal 001 - 512
PSU
24V DC
PSU
24V DC
Ausgabe auf DMX OUT1:
Kanal 001 - 256
Ausgabe auf DMX OUT2:
Kanal 257 - 512 als 001 - 256
