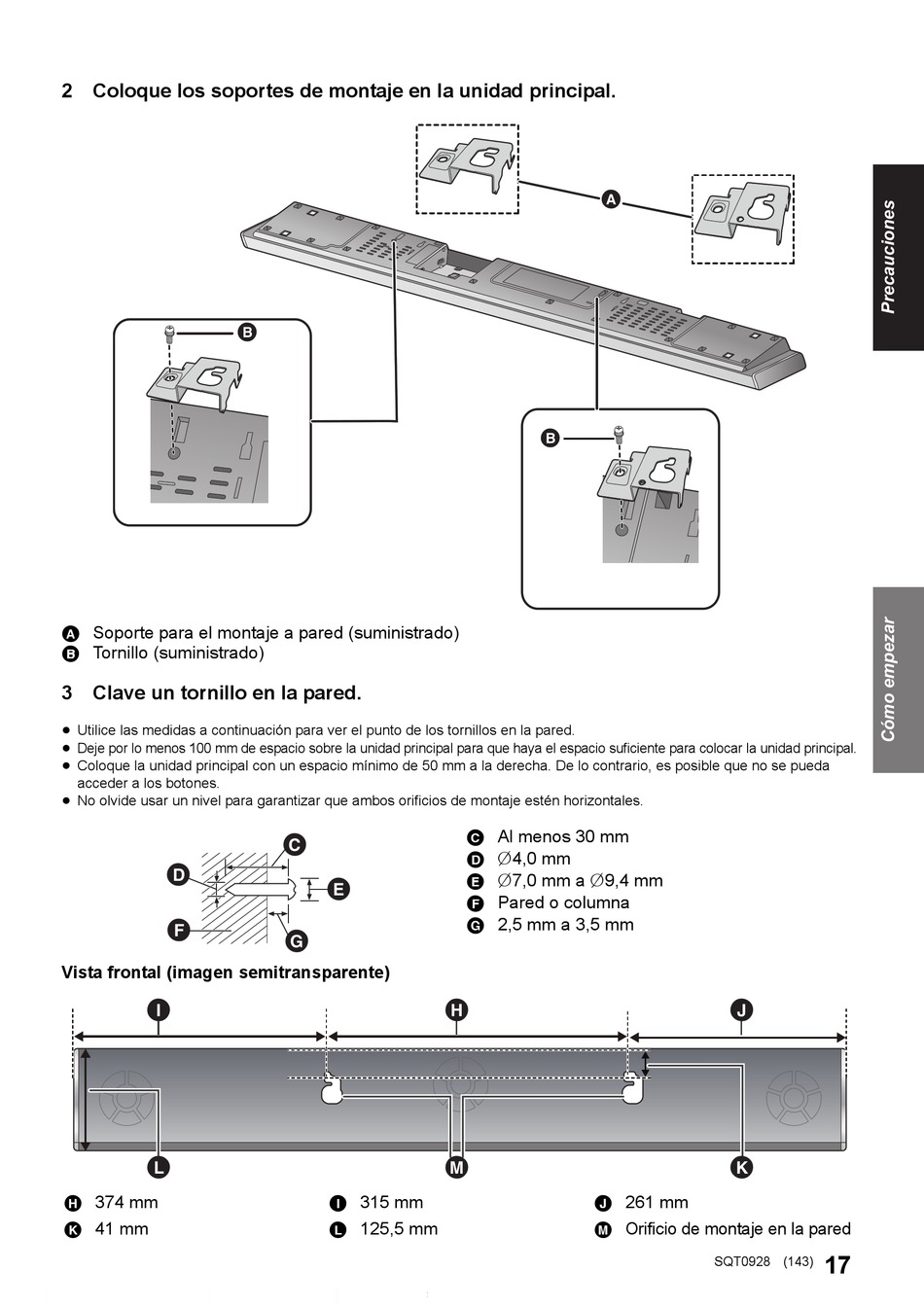

2 Coloque los soportes de montaje en la unidad principal.
A Soporte para el montaje a pared (suministrado)
B Tornillo (suministrado)
3 Clave un tornillo en la pared.
≥ Utilice las medidas a continuación para ver el punto de los tornillos en la pared.
≥ Deje por lo menos 100 mm de espacio sobre la unidad principal para que haya el espacio suficiente para colocar la unidad principal.
≥ Coloque la unidad principal con un espacio mínimo de 50 mm a la derecha. De lo contrario, es posible que no se pueda
acceder a los botones.
≥ No olvide usar un nivel para garantizar que ambos orificios de montaje estén horizontales.


Vista frontal (imagen semitransparente)


H 374 mm
K 41 mm




I 315 mm
L 125,5 mm


C Al menos 30 mm
D ‰4,0 mm
E ‰7,0 mm a ‰9,4 mm
F Pared o columna
G 2,5 mm a 3,5 mm


J 261 mm
M Orificio de montaje en la pared


17
SQT0928 (143)
