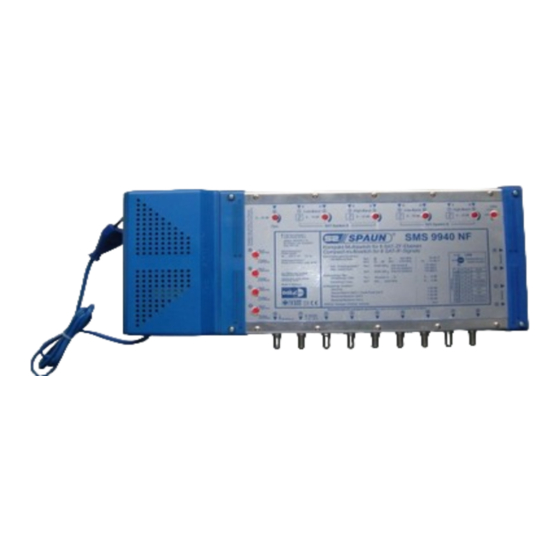

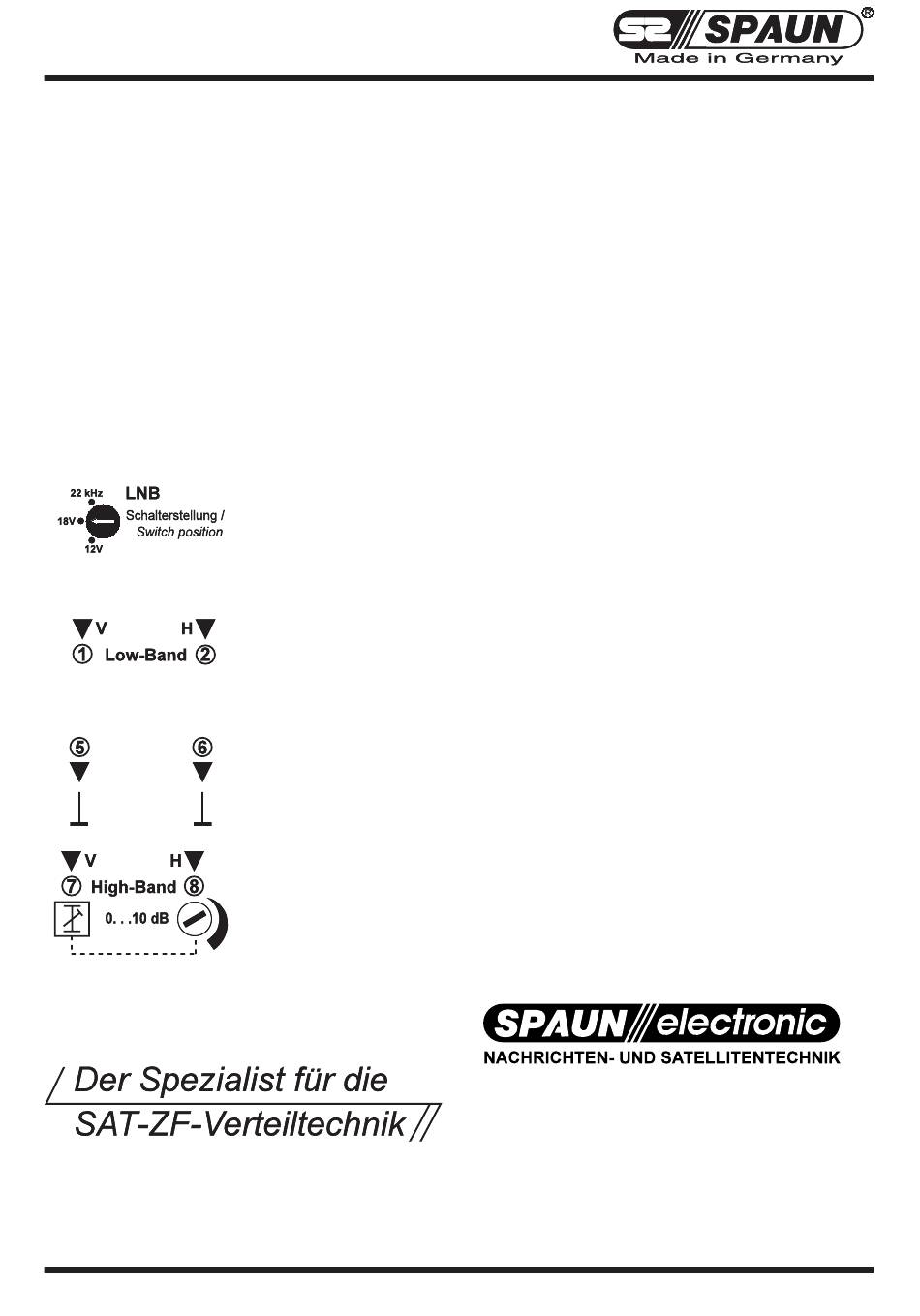

Technische Hinweise zur Multiswitch-Serie
• SMS 9940 NF
• SMK 9940 F
• SMK 9960 F
!
104012 / 04.00
Wichtig: alle nachfolgenden Hinweise vollständig
durchlesen und beachten.
Die Montage ist nur in trockenen Räumen zulässig.
Auf ausreichende Luftzirkulation ist zu achten.
Zulässig im Umgebungstemperaturbereich von
-20° C ... +50° C.
Die richtige LNB-Fernspeisespannung einstellen.
Die ZF-Signale entsprechend der Gerätebeschriftung zuführen.
Die Stammleitungen mit den beiliegenden DC-festen
Abschlußwiderständen abschließen ( gilt für SMS 9940 NF und
SMK 99xx F ).
Inbetriebnahme, ggf. Pegel angleichen.
• SMS 9400 NF
• SMS 9600 NF
• SMS 9800 NF
Byk-Gulden-Str. 22
D-78224 Singen
Telefon: +49 (0) 7731-86730
Telefax: +49 (0) 7731-64202
e-mail: verkauf@spaun.de
hotline@spaun.de
http://www.spaun.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spaun SMS serie
Inhaltszusammenfassung für Spaun SMS serie
- Seite 1 Die Stammleitungen mit den beiliegenden DC-festen Abschlußwiderständen abschließen ( gilt für SMS 9940 NF und SMK 99xx F ). Inbetriebnahme, ggf. Pegel angleichen. Byk-Gulden-Str. 22 D-78224 Singen Telefon: +49 (0) 7731-86730 Telefax: +49 (0) 7731-64202 e-mail: verkauf@spaun.de hotline@spaun.de http://www.spaun.de 104012 / 04.00...
-
Seite 2: Standby-Funktion
Versorgung • Die Kompakt-Multiswitche verfügen über interne, energiesparende Schaltnetzteile (Eingangsspannungsbereich: U~ 100 ... 240 V, 50...60 Hz). Fernspeisung Für die LNB-Fernspeisung sind 3 Betriebsarten wählbar: • 12 V: Alle 8 ZF-Eingänge führen 12 Volt Fernspeisung (Betriebsart für SMATV-LNBs) • 18 V: Die vertikalen ZF-Eingänge führen 12 Volt, und die horizon- talen ZF-Eingänge führen 18 Volt... - Seite 3 Stammleitungen ( SMS 9940 NF und SMK 99xx F ): • Der Stammleitungsausgang 0 für die Terrestrik führt dauerhaft eine Fernspeisung von 18 Volt (max. 500 mA) zur Versorgung der kaskadierbaren Multiswitche. Die Stammleitung muß in der Kaskade geführt werden, auch wenn keine ter- restrische Einspeisung erfolgt! •...
-
Seite 4: Sat-Zf-Verteilung
SAT-ZF-Verteilung • Die ZF-Verstärkerzüge sind mit einem gemeinsamen Synchronregler pro ZF-Paar aus- gestattet. Dadurch ist ein Angleichen der unterschiedlichen Signale um bis zu 10 dB möglich. • Der max. Eingangspegel beträgt typisch 85 dBµV für den SMS 9940 NF und 92 dBµV für SMS 9400 / 9600 / 9800 NF bei jeweils eingedrehtem Pegelsteller und Vollbelegung. -
Seite 5: Montage
Mit dem für jeden Teilnehmerausgang ( A...D / A...F / A...H ) vorhandenen Umschalter kann die Reaktion auf 22 kHz-Ton und Tonburst vertauscht werden. Eine Betätigung des Schalters wird erst nach einem Reset wirksam (Unterbrechung der Fernspeisespannung vom Receiver oder Unterbrechung der Netzversorgung). -
Seite 10: Anwendungsbeispiele / Application Diagrammes
Anwendungsbeispiele / Application Diagrammes: SVA 4 F VZF 8 F... - Seite 11 Mehrteilnehmeranlage für 90 ... 120 Receiver SMATV network for 90 ... 120 subscribers SVA 4 F...
- Seite 12 The trunklines must be terminated with DC blocked terminators (SMS 9940 NF and SMK 99xx F only). Connect to mains supply, adjust the input levels accordingly. Byk-Gulden-Str. 22 D-78224 Singen Telefon: +49 (0) 7731-86730 Telefax: +49 (0) 7731-64202 e-mail: export@spaun.de hotline@spaun.de http://www.spaun.de 104012 / 04.00...
-
Seite 13: Power Supply
Powersupply • The compact multiswitches are powered via an energy-saving switch mode power supply (voltage range 100...240V, 50...60Hz). Remote power The multiswitch supports 3 LNB-supply modes: 12V: all 8 IF-inputs provide 12 Volts remote voltage (mode for SMATV-LNBs) 18V: the vertical IF-inputs provide 12 Volts, the horizontal inputs provide 18 Volts (mode for Twin-LNBs) 22kHz:... - Seite 14 Trunklines (SMS 9940 NF and SMK 99XX F) • Trunkline output 0 provides a remote voltage of 18 Volts (max. 500mA) to supply cascaded multiswitches. The terrestrial trunkline must therefore be connected even if no terrestrial signals are distributed! • All trunklines (0...8) have to be terminated with the isolated terminations (ZFR 75 DC) supplied.
- Seite 15 Sat-IF distribution • The IF amplifier units are equipped with a synchronous level adjuster for every IF pair to equalise different signal levels from the satellite systems. A level decrease up to 10dB is possible. • The max. input level is typically 85dBµV for SMS 9940 NF and 92dBµV for SMS 9400 / 9600 / 9800 NF (max.
- Seite 16 A mode selector for every receiver output (A...D/A...F/A...H) is present. With this selector the reaction to 22kHz tone and ToneBurst may be swapped to change the sat-system with the 22kHz tone. To apply the new mode a reset must be done (interruption of receiver remote voltage or interruption of mains power or DiSEqC command 'Reset').
