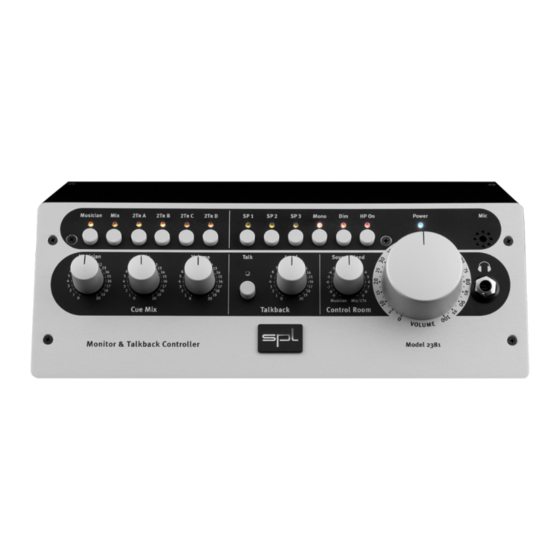

- Seite 1 Bedienungsanleitung Monitor & Talkback Controller Modell 2381 Stereo-Laustärkeregelung, Quellen- und Lautsprecherverwaltung, Cue-Mixing, Talkback...
- Seite 2 41372 Niederkrüchten Tel. (0 21 63) 98 34 0 Fax (0 21 63) 98 34 20 E-Mail: info@soundperformancelab.com www.soundperformancelab.com © 2004 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. MTC 2381...
-
Seite 3: Inhaltsverzeichnis
SP 1 bis SP 3, Mono, Dim, HP On, Talk ............11 Bedienung/Regelfunktionen ..............12 Cue Mix/Musician, Cue Mix/Mix, Cue Mix/Volume, Talkback/Level ... 12 Control Room/Source Blend, Master Volume ..........13 Technische Daten ..................14 Garantie ..................... 15 MTC 2381... -
Seite 4: Einleitung
Einleitung Der Monitor & Talkback Controller (MTC) von SPL ist eine analoge, zentrale Lautstärkeregelung für systemunabhängiges Stereo-Monitoring. Darüber hinaus kann ein Cue-Mix für den Musiker erstellt werden (individuelle Mischung aus Musikersignal und Mix-Signal) und die Möglichkeit zur Talkback- Kommunikation genutzt werden. Der Cue-Mix kann unabhängig von Rechner und Kontrollraum sowie frei von Latenzen erstellt werden, die Kommunikation zwischen Regieraum und Musiker erfolgt über ein eingebautes Talkback-... -
Seite 5: Inbetriebnahme/Sicherheitshinweise
übrigen Komponenten zu minimieren. Das mitgelieferte, dreipolige Kaltgeräte-Netzkabel wird an die dreipolige Standard-IEC-Anschlußbuchse (Mains Input) auf der Rückseite angeschlossen. Transformator, Stromkabel und Kaltgerätebuchse entsprechen den VDE-, UL- und CSA-Bestimmungen. Die Stromsicherung hat einen Wert von 315 mA (220/240-Volt-Betrieb; 630 mA bei 110/120-Volt-Betrieb). 2381... -
Seite 6: Rückseite/Anschlüsse Und Verkabelung
Spitze=heiß (+), Ring=kalt (-), Schaft=Masse 1=Masse, 2=heiß (+), 3=kalt (-) Für den unsymmetrischen Betrieb der XLR-Ausgänge müssen Pin 1 und Pin 3 gebrückt werden: Vektorgrafiken „DAW“ und „Speaker“ mit freundlicher Genehmigung von symmetrisch unsymmetrisch Christian Preissig, media dell‘ arte - text&ton, E-Mail: media_dell_arte@mac.com 2381... -
Seite 7: Anschluss
2Tr D 2Tr C Footswitch An den Footswitch-Klinkeneingang kann ein Schalter oder Taster ange- schlossen werden, über den die Talkback-Funktion fernbedient werden kann. Es können handelsübliche Fußschalter oder Taster verwendet werden, wie man sie beispielsweise aus dem Keyboard-Bereich kennt. Footswitch 2381... -
Seite 8: Rückseite/Ausgänge
Am Cue Mix-Ausgang liegt der Monitor-Mix für den Musiker bereit. An diese symmetrisch ausgelegten Klinkenbuchsen wird ein Kopfhörer- verstärker angeschlossen. Cue Mix Speaker 1-3 An den Speaker-Ausgängen 1 bis 3 liegen die Stereo-Abhörsignale an. An die symmetrischen XLR-Buchsenpaare kann jeweils ein Lautsprecherpaar ange- schlossen werden. Speaker 1 L 2381... -
Seite 9: Rückseite/Netzanschluss Und Schalter
(siehe Bedienung/Schaltfunktionen/HP On auf Seite 11). Das Lautsprecherpaar kann bei Bedarf über den entsprechenden SP-Schalter auf der Front deaktiviert werden (siehe Bedienung/Schaltfunktionen/SP 1-3 auf Seite 11). Die Lautstärke für den Kopfhörer wird auch über den Master Volume-Regler eingestellt (siehe Bedienung/Regelfunktionen/Master Volume auf Seite 13). 2381... -
Seite 10: Bedienung/Schaltfunktionen
Es können auch zwei oder alle Schalter gleichzeitig geschaltet werden, so dass die Signale für den Abhör-Bus summiert werden können. Die jeweilige Auswahl bestimmt auch, welche Signale an den Slave Out-Ausgang weiterge- leitet werden. Eventuelle Pegelunterschiede sind an den Quellgeräten auszu- gleichen. 2381... -
Seite 11: Sp 1 Bis Sp 3, Mono, Dim, Hp On, Talk
Talk-Taster: man kann solange sprechen, bis man den Taster wieder loslässt. Verwenden Sie dagegen einen externen Schalter, können Sie durch einmaliges Schalten die Talk-Funktion auslösen, die dann solange akti- viert bleibt, bis der Schalter ein weiteres Mal betätigt wird. 2381... -
Seite 12: Bedienung/Regelfunktionen
Cue-Mixes fest. Cue Mix/Volume Volume Das Volume-Potentiometer regelt die Gesamtlautstärke des Cue-Mixes. Tipp: An einem nachfolgenden Kopfhörerverstärker kann die Lautstärke des Cue-Mix auch vom Musiker selbst eingestellt werden. Level Talkback/Level Mit dem Level-Regler kann der Pegel des Talkback-Signals bestimmt werden. 2381... -
Seite 13: Control Room/Source Blend, Master Volume
Schalldruckleistung) beginnen und die Eingangsempfindlichkeit auf den Maximalwert einstellen. Bei unverändertem Master Volume-Wert am MTC regelt man nun die Eingangsempfindlichkeit der anderen Pärchen soweit zurück, bis sie gleich laut klingen. Wenn man kein Schalldruckmessgerät (SPL-Meter) zur Hand hat, nimmt man diesen Abgleich per Gehör vor. 2381... -
Seite 14: Technische Daten
-89,4 dBu Max. Eingangspegel Symmetrisch, Klinke +21 dBu Unsymmetrisch, RCA +19 dBu Dynamikumfang (unsym./sym.) 108,4/110,4 dB Gleichtaktunterdrückung @1 kHz ›70 dB Maße (mm) 91 x 272 x 220 (H x B x T) Leistungsaufnahme 10 Watt Gewicht 2,3 kg 2381... -
Seite 15: Garantie
Materialien und mittels modernster Produktions technik hergestellt. Jedes SPL-Produkt wird vor Verlassen des Werkes eingehenden akustischen und meßtechnischen Qualitätsprüfungen unterzogen. Garantiezeit Monitor & Talkback Controller, Modell 2381: 24 Monate Innerhalb der Garantiezeit werden mögliche Material- oder Fer tigungs fehler entsprechend folgender Bedingungen behoben: 1. - Seite 16 Bedienungsanleitung MTC 2381 < 2381...
