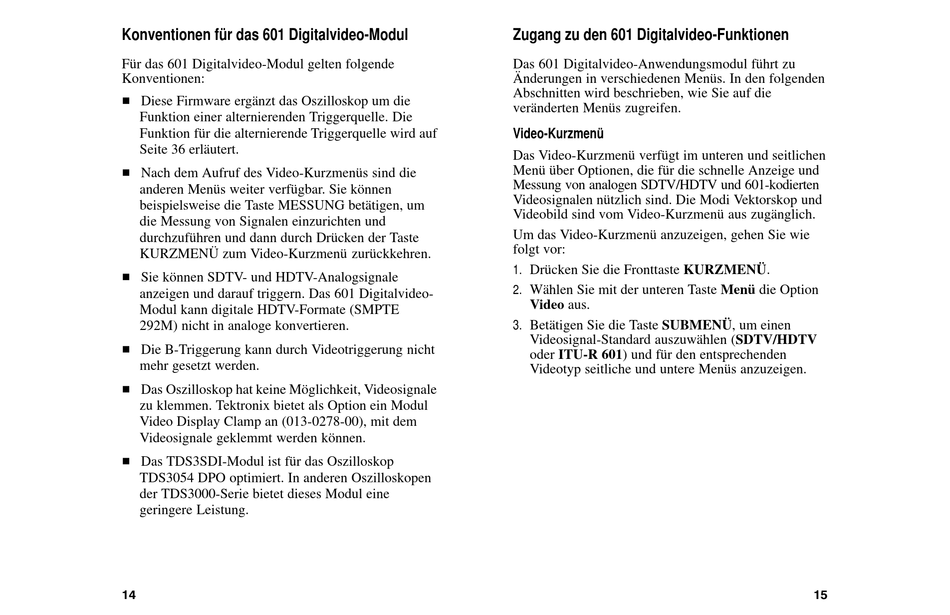

Konventionen für das 601 Digitalvideo-Modul
Für das 601 Digitalvideo-Modul gelten folgende
Konventionen:
H Diese Firmware ergänzt das Oszilloskop um die
Funktion einer alternierenden Triggerquelle. Die
Funktion für die alternierende Triggerquelle wird auf
Seite 36 erläutert.
H Nach dem Aufruf des Video-Kurzmenüs sind die
anderen Menüs weiter verfügbar. Sie können
beispielsweise die Taste MESSUNG betätigen, um
die Messung von Signalen einzurichten und
durchzuführen und dann durch Drücken der Taste
KURZMENÜ zum Video-Kurzmenü zurückkehren.
H Sie können SDTV- und HDTV-Analogsignale
anzeigen und darauf triggern. Das 601 Digitalvideo-
Modul kann digitale HDTV-Formate (SMPTE
292M) nicht in analoge konvertieren.
H Die B-Triggerung kann durch Videotriggerung nicht
mehr gesetzt werden.
H Das Oszilloskop hat keine Möglichkeit, Videosignale
zu klemmen. Tektronix bietet als Option ein Modul
Video Display Clamp an (013-0278-00), mit dem
Videosignale geklemmt werden können.
H Das TDS3SDI-Modul ist für das Oszilloskop
TDS3054 DPO optimiert. In anderen Oszilloskopen
der TDS3000-Serie bietet dieses Modul eine
geringere Leistung.
14
Zugang zu den 601 Digitalvideo-Funktionen
Das 601 Digitalvideo-Anwendungsmodul führt zu
Änderungen in verschiedenen Menüs. In den folgenden
Abschnitten wird beschrieben, wie Sie auf die
veränderten Menüs zugreifen.
Video-Kurzmenü
Das Video-Kurzmenü verfügt im unteren und seitlichen
Menü über Optionen, die für die schnelle Anzeige und
Messung von analogen SDTV/HDTV und 601-kodierten
Videosignalen nützlich sind. Die Modi Vektorskop und
Videobild sind vom Video-Kurzmenü aus zugänglich.
Um das Video-Kurzmenü anzuzeigen, gehen Sie wie
folgt vor:
1.
Drücken Sie die Fronttaste KURZMENÜ.
2.
Wählen Sie mit der unteren Taste Menü die Option
Video aus.
3.
Betätigen Sie die Taste SUBMENÜ, um einen
Videosignal-Standard auszuwählen (SDTV/HDTV
oder ITU-R 601) und für den entsprechenden
Videotyp seitliche und untere Menüs anzuzeigen.
15
