Modbus-Parameter - SW3
Tabelle 24 - SW3 - Modbus-Konfiguration
Typ serielle Verbindung
Paritätsprüfung
Baud-Rate
48
PIC Modbus
Modbus-Funktionen
Funktion 2: Lesen von n Bits
Beginn der Input-Adressierung bei Null: Input 10 001 wird als 0 adressiert.
Funktion 4: Lesen von n Analogwerten
Beginn der Register-Adressierung bei Null: Register 30 001 wird als 0 adressiert.
Funktion 5: Schreiben von einem Bit
Funktion 15: Schreiben von n Bits
Beginn der Coil-Adressierung bei Null: Coil 00 001 wird als 0 adressiert.
Funktion 6: Schreiben eines externen Sollwerts
Funktion 16: Schreiben von n externen Sollwerten
Beginn der Register-Adressierung bei Null: Register 40 001 wird als 0 adressiert.

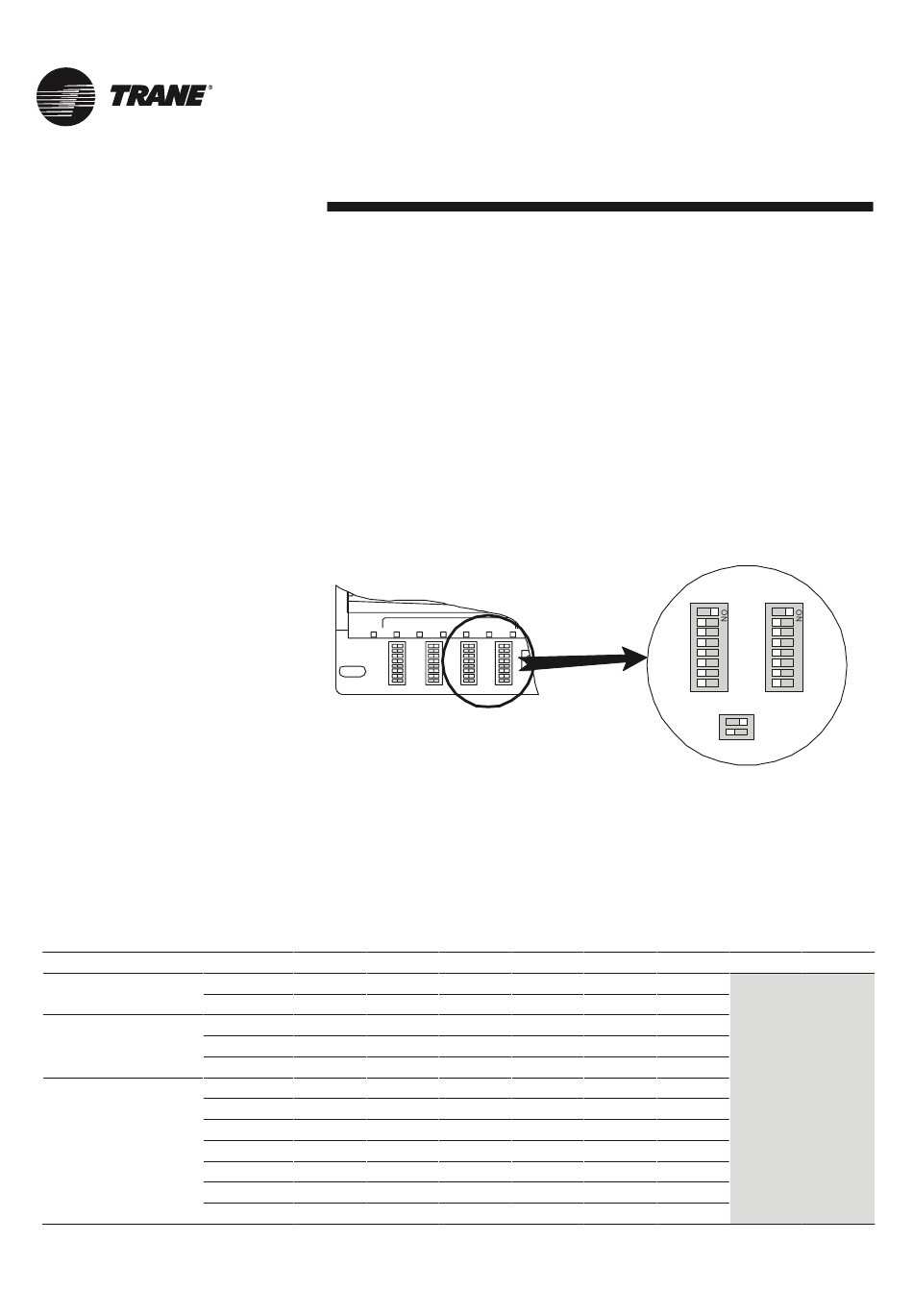

Modbus-Konfiguration
Für die Modbus-Konfiguration stehen 2 Leisten von DIP-Schaltern zur Verfügung.
Dip-Schalterleiste SW3: Typ serielle Verbindung, Parität, Baudrate
Dip-Schalterleiste SW4: Modbus-Slave-Adresse
1
RS232
EIN
RS485
AUS
Nein
AUS
Ungerade
EIN
Gerade
AUS
1200
2400
4800
9600
14 400
38 400
57 600
CONFIGURATION
SW1
SW2
SW3
SW4
2
3
4
AUS
EIN
EIN
AUS
EIN
AUS
EIN
AUS
AUS
EIN
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
SW3
SW4
ON
OFF
5
6
7
AUS
AUS
Reserviert
AUS
AUS
EIN
AUS
EIN
AUS
AUS
EIN
EIN
EIN
EIN
EIN
