- Seite 1 HB100 Kurzanleitung LINAK.DE/MEDLINE-CARELINE LINAK.AT/MEDLINE-CARELINE...

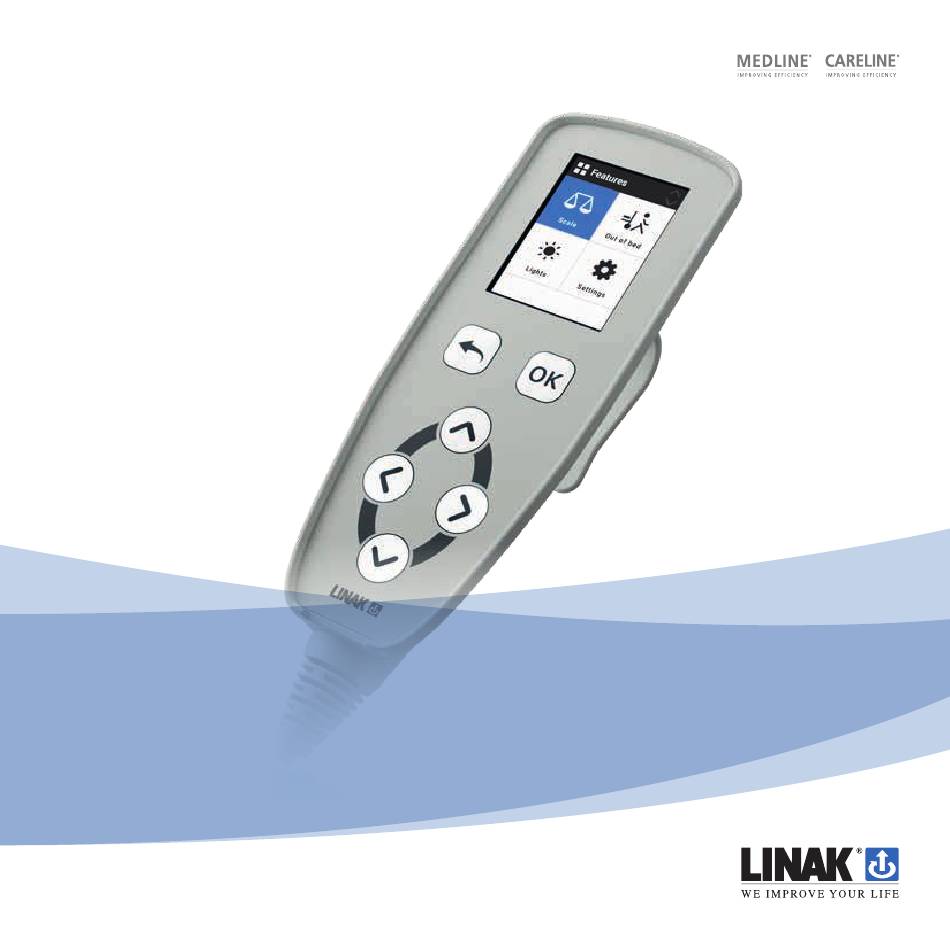

- Seite 2 HB100 Wägelösung Die HB100 ist eine intelligente Handbedienung für die LINAK Wägelösung. Sie verfügt über ein komplettes Navigationsmenü ® mit Tastatur, wodurch die Anzeige dynamisch sein kann, ohne dass die Handbedienung ausgetauscht werden muss. Das 2,4“ Zoll Farbdisplay scannt automatisch das System und zeigt nur die verfügbaren Funktionen an, um ein benutzerfreundliches Erlebnis zu schaffen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionalität ..................Allgemeine Beschreibung des Menüs ............Hauptmenü ..................Listenmenü ..................Bearbeitungsmodus ................. Pop-ups ................... Funktionsbeschreibungen ................ Waage .................... Bett verlassen .................. Licht ....................Einstellungen ................... Fehlerliste ..................10-15... -
Seite 4: Funktionalität
Kopfzeile Beim ersten Einschalten der HB100 und nach jeder Unterbrechung der Stromversorgung startet ein automatischer Scan der Systeme, wenn die HB100 wieder betriebsbereit ist. Der Scan stellt sicher, dass nur angeschlos- sene Geräte auf dem Display sichtbar sind. Waage Bett verlassen Die blaue Markierungsfarbe zeigt den aktuell ausgewählten Bildschirmbe-... -
Seite 5: Allgemeine Beschreibung Des Menüs
Allgemeine Beschreibung des Menüs Hauptmenü Funktionen Funktionen Das Hauptmenü ist in vier Kacheln unterteilt und kann mittels Pfeiltasten navigiert werden. Es kann 1 bis X Kacheln enthalten, aber es können immer nur vier gleichzeitig angezeigt werden. Wenn einige Funktionen ausgeblendet Waage Bett verlassen Waage... -
Seite 6: Bearbeitungsmodus
Bearbeitungsmodus Out of bed Bett verlassen Der Bearbeitungsmodus wird über das Listenmenü aufgerufen. Die Liste fokussiert auf den ausgewählten Eintrag und wird mit den Auf-/Ab-Pfeiltasten 30 sec navigiert. Drücken Sie OK, um die Auswahl zu bestätigen. 1 min 1 Sek 10 Sek 5 min 10 min... -
Seite 7: Funktionsbeschreibungen
Funktionsbeschreibungen Waage Mit der Funktion „Waage“ wird das Gewicht des Patienten überwacht. Das Waage-Menü selbst ist ein spezielles Listenmenü zur Anzeige des Gewichts des Patienten. Die Liste enthält je nach Kalibrierung bis zu vier Elemente. • Waage ein/aus: Schaltet die Funktion ein oder aus. •... -
Seite 8: Bett Verlassen
Bett verlassen Die Funktion „Bett verlassen“ wird genutzt, um festzulegen, was passiert, wenn der Patient das Bett verlässt. Das Menü „Bett verlassen“ enthält bis zu sechs Menüpunkte, je nach angeschlossenem Zubehör. Funktionen Bett verlassen Bett verlassen • Bett verlassen ein/aus: Schaltet die Funktion ein oder aus. -
Seite 9: Licht
Licht Funktionen Licht Funktionen • Unterbettlicht: Ein-/Ausschalten. Erfordert ein Unter- Unterbettlicht bettlicht. Leselicht • Leselicht: Ein-/Ausschalten. Erfordert ein Leselicht. Waage Bett verlassen Waage Bett verlassen Raumlicht • Raumlicht: Ein-/Ausschalten. Erfordert eine Gate- way-Verbindung zu einem Raumlicht. Licht Einstellungen Licht Einstellungen Hauptmenü... - Seite 10 Fehlerliste Funktionen Funktionen Funktionen Wenn ein Fehler auftritt, deaktiviert das System einen Teil der Funktionen, und eine kurze Fehlerbeschreibung wird angezeigt. Waage Bett verlassen Waage Bett verlassen Licht Einstellungen Licht Einstellungen Licht Einstellungen Fehler Fehler E1AD04 Fehler „Bett verlassen“. Das Bei der Auswahl der Kachel mit Am unteren Rand des Hauptmenüs Fehlersymbol wird in der linken...
-
Seite 11: Fehlerliste
Fehlerliste Allgemein Langer Text Fehlerbehebung E1AA01 OpenBus ist inaktiv Kabel überprüfen (OpenBus™) W1AA01 System läuft über Akku Schließen Sie das System wieder ans Stromnetz an W1AA02 System ist in Wartestellung Wartestellung deaktivieren „Bett verlassen“-Funktion Langer Text Fehlerbehebung E1AD01 Kommunikationsfehler „Bett verlassen“ ein/ausschalten E1AD02 „Bett verlassen“... - Seite 12 Fehlerliste Scale feature Langer Text Fehlerbehebung E1AE01 Kommunikationsfehler Waage ein-/ausschalten E1AE04 Ausfall der Wägezelle 1 Anschlüsse von Wägezelle 1 prüfen und System kalibrieren E1AE05 Ausfall der Wägezelle 2 Anschlüsse von Wägezelle 2 prüfen und System kalibrieren E1AE06 Ausfall der Wägezelle 3 Anschlüsse von Wägezelle 3 prüfen und System kalibrieren E1AE07...
- Seite 13 Fehlerliste Scale feature Langer Text Fehlerbehebung U1AE02 Unzureichende Last Bitte erhöhen Sie das Gewicht im Bett. U1AE03 Gewicht instabil Stellen Sie sicher, dass das Gewicht stabil ist U1AE04 Das Ausgleichsgewicht liegt über dem Maximum Bitte entfernen Sie Gewicht vom Bett und versu- chen Sie es noch einmal U1AE05 Das Ausgleichsgewicht liegt unter dem Minimum Bitte erhöhen Sie das Gewicht im Bett und versu-...
-
Seite 14: Leselicht-Funktion
Fehlerliste Leselicht-Funktion Langer Text Fehlerbehebung E1AG01 Leselicht nicht angeschlossen Anschlüsse des Leselichts prüfen E1AG02 Leselicht-Fehler Anschlüsse prüfen und System neu starten E1AG03 Leselicht-Spannungsfehler Anschlüsse prüfen und System neu starten E1AG04 Leselicht-Stromfehler Anschlüsse prüfen und System neu starten E1AG05 Leselicht-Temperaturfehler System abkühlen lassen und neu starten E1AG06 Leselicht Leistungsabweichung Anschlüsse prüfen und System neu starten... - Seite 16 Ankündigung modifiziert und verändert. Im Rahmen der stetigen Weiterentwicklung und Verbesserung werden die LINAK Produkte allerdings häufig ohne vorherige Ankündigung modifiziert und verändert. Deshalb kann LINAK nicht garantieren, dass die Informationen auf einem Produkt immer dem neuesten Stand entsprechen. Aus dem gleichen Grund kann LINAK die Verfügbarkeit eines Produkts nicht garantieren, obwohl LINAK stets bemüht ist, Bestellungen auszuführen.
