- Seite 1 HB100 Kurzanleitung LINAK.DE/MEDLINE-CARELINE LINAK.AT/MEDLINE-CARELINE...

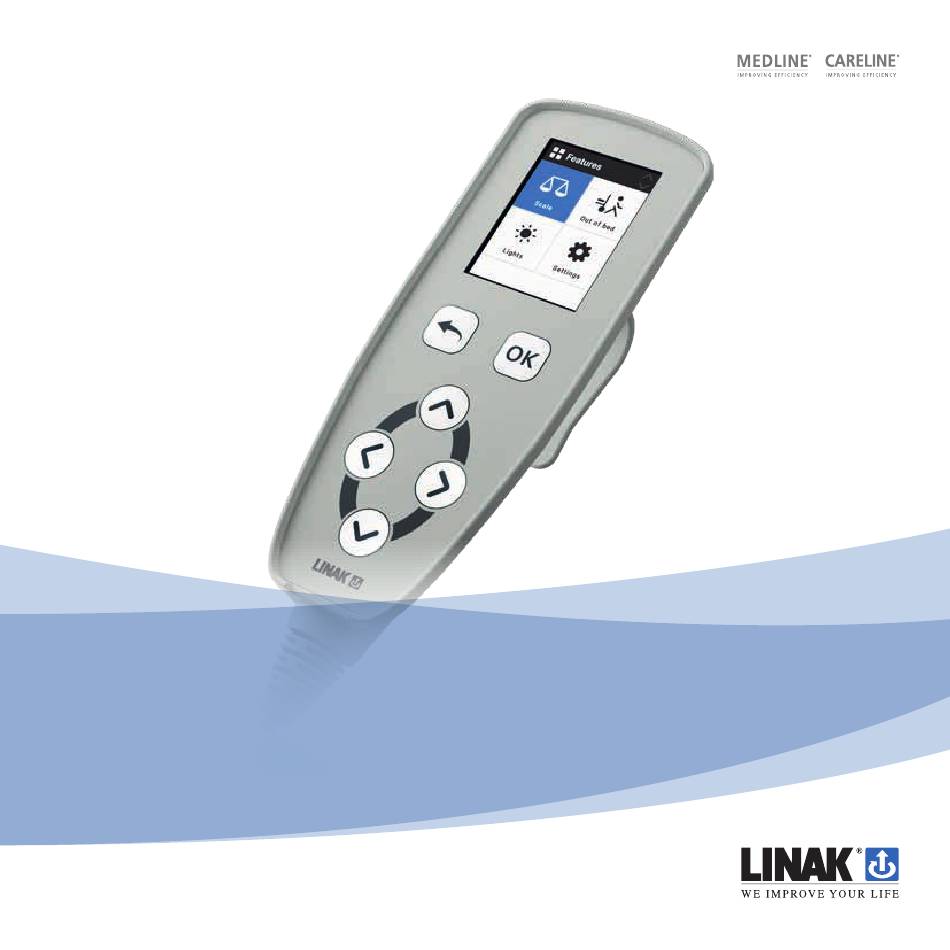

- Seite 2 HB100 Wägelösung Die HB100 ist eine intelligente Handbedienung für die LINAK Wägelösung. Sie besitzt ein Tastenfeld für die komplette ® Menüsteuerung, wodurch das Display dynamisch ist, ohne dass die eigentliche Handbedienung ausgetauscht werden muss. Das Gerät scannt das System automatisch und zeigt auf dem 2,4-Zoll-Farbdisplay nur die Funktionen an, die auch wirklich verfügbar sind –...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....................Allgemeine Beschreibung des Menüs ............. Hauptmenü ................... Listenmenü ..................Bearbeitungsmodus ............... Pop-ups ..................Beschreibung der Funktionen ..............Waage ................... Out of Bed ..................Licht ....................Einstellungen ................. Fehlerliste ..................10-15... -
Seite 4: Übersicht
Übersicht Funktionen Kopfzeile Beim ersten Einschalten der HB100 sowie nach jeder Unterbrechung der Stromversorgung wird ein automatischer Scan der Systeme durchgeführt, bevor die HB100 einsatzbereit ist. Durch den Scan wird sichergestellt, dass nur die angeschlossenen Geräte auf dem Display angezeigt werden. -
Seite 5: Allgemeine Beschreibung Des Menüs
Allgemeine Beschreibung des Menüs Hauptmenü Funktionen Funktionen Das Hauptmenü ist in vier Kacheln unterteilt und kann mit den Pfeiltasten navigiert werden. Es kann 1 bis X Kacheln enthalten, jedoch können jeweils nur vier gleichzeitig angezeigt werden. Wenn einige Funktionen verborgen sind, Waage Out of bed Waage... -
Seite 6: Bearbeitungsmodus
Bearbeitungsmodus Out of bed Einstellungen Auf den Bearbeitungsmodus wird über das Listenmenü zugegriffen. Die Liste fokussiert den ausgewählten Eintrag und kann mit den Pfeil-nach-oben-/ 30 sec Pfeil-nach-unten-Tasten navigiert werden. Drücken Sie OK, um die Auswahl zu 1 min bestätigen. 5 min 10 min Sprache Timer... -
Seite 7: Beschreibung Der Funktionen
Beschreibung der Funktionen Waage Mit der Gewichtsmessfunktion Waage wird das Gewicht des Patienten überwacht. Das Waage-Menü selbst ist eine Spezialansicht eines Listenmenüs, bei der die Anzeige des Patientengewichts im Mittelpunkt steht. Die Liste enthält, je nach Kalibrierung, bis zu vier Elemente. -
Seite 8: Out Of Bed
Out Of Bed Funktionen Out of bed Out of bed Mit der Out-of-Bed-Funktion wird eingestellt, was Out of bed geschieht, wenn der Patient das Bett verlässt. Timer Das Out-of-Bed-Menü enthält bis zu sechs Elemente, je Waage Out of bed nachdem, welches Zubehör angeschlossen ist. Unterbettlicht 1 sec Leselicht... -
Seite 9: Licht
Licht Funktionen Licht Funktionen • Unterbettlicht: Schaltet zwischen ein/aus um. Unterbettlicht Erfordert ein Unterbettlicht. Leselicht • Leselicht: Schaltet zwischen ein/aus um. Waage Out of bed Waage Out of bed Raumlicht Erfordert ein Leselicht. • Raumlicht: Schaltet zwischen ein/aus um. Erfordert eine Gateway-Verbindung zu einem exter- Licht Einstellungen Licht... - Seite 10 Fehlerliste Funktionen Funktionen Funktionen Wenn ein Fehler auftritt, wird das System die Funktionen teilweise deaktivieren und eine kurze Fehlerbeschreibung anzeigen. Waage Out of bed Waage Out of bed Licht Einstellungen Licht Einstellungen Licht Einstellungen Fehlerliste Fehlercode E1AD04 Out-of-Bed-Fehler. Das Fehler- Bei der Auswahl der Kachel mit Am unteren Ende des Hauptme- symbol wird in der linken unteren...
-
Seite 11: Fehlerliste
Fehlerliste Allgemein Langer Text Fehlerbehebung E1AA01 OpenBus ist inaktiv Kabel (OpenBus ) prüfen W1AA01 System läuft mit Batterie System wieder an das Stromnetz anschließen W1AA02 Das System befindet sich in Wartestellung (Hold) Wartestellung (Hold) deaktivieren OOB-Funktion Langer Text Fehlerbehebung E1AD01 Kommunikationsfehler Out-of-Bed-Erkennung ein-/ausschalten E1AD02... - Seite 12 Fehlerliste Waage-Funktion Langer Text Fehlerbehebung E1AE01 Kommunikationsfehler Waage ein-/ausschalten E1AE04 Fehler Wägezelle 1 Anschlüsse der Wägezelle 1 prüfen und System kalibrieren E1AE05 Fehler Wägezelle 2 Anschlüsse der Wägezelle 2 prüfen und System kalibrieren E1AE06 Fehler Wägezelle 3 Anschlüsse der Wägezelle 3 prüfen und System kalibrieren E1AE07 Fehler Wägezelle 4...
- Seite 13 Fehlerliste Waage-Funktion Langer Text Fehlerbehebung U1AE02 Unzureichende Last Bitte Gewicht zum Bett hinzufügen U1AE03 Gewicht instabil Sorgen Sie für ein stabiles Gewicht U1AE04 Das Ausgleichsgewicht liegt über dem Höchst- Bitte Gewicht aus dem Bett entfernen und erneut wert versuchen. U1AE05 Das Ausgleichsgewicht liegt unter dem Mindest- Bitte Gewicht zum Bett hinzufügen und erneut wert...
- Seite 14 Fehlerliste Funktion Leselicht Langer Text Fehlerbehebung E1AG01 Leselicht nicht angeschlossen Anschlüsse des Leselichts prüfen E1AG02 Leselicht Fehler Anschlüsse prüfen und System neu starten E1AG03 Leselicht Spannungsfehler Anschlüsse prüfen und System neu starten E1AG04 Leselicht Stromfehler Anschlüsse prüfen und System neu starten E1AG05 Leselicht Temperaturfehler System abkühlen lassen und neu starten...
- Seite 16 Ankündigung modifiziert und verändert. Im Rahmen der stetigen Weiterentwicklung und Verbesserung werden die LINAK-Produkte allerdings häufig ohne vorherige Ankündigung modifiziert und verändert. Deshalb kann LINAK nicht garantieren, dass die Informationen auf einem Produkt immer dem neuesten Stand entsprechen. Aus dem gleichen Grund kann LINAK die Verfügbarkeit eines Produkts nicht garantieren, obwohl LINAK stets bemüht ist, Bestellungen auszuführen.
