součástkám. Zaklapněte přední část klávesnice, přičemž se přesvědčte, že kabel ve
spodní části klávesnice není skřípnutý.
POZNÁMKA: Pokud zjistíte jakékoli napětí mezi přední částí klávesnice a kabelem,
otevřete prosím klávesnici, změňte pozici kabelu a znovu ji zavřete. Tyto kroky opakujte
tak dlouho, dokud nepůjde klávesnice snadno zavřít.
Zapojení vodičů
1. Před připojením klávesnice musí být od ústředny odpojeno veškeré napájení (baterie,
transformátor, telefonní linka).
2. Připojte čtyři kabely sběrnice Corbus vedoucí z ústředny (červený, černý, žlutý a
zelený) ke svorkám klávesnice. Viz obrázek 3.
3. Jestliže je svorka "P/Z" nastavena jako zónový vstup, tak na tuto svorku lze zapojit
výstupní kontakt libovolného zařízení (např. magnet). Tím se eliminuje nutnost vést
vodiče zpátky do ústředny. Pro připojení zóny veďte jeden vodič ze zařízení ke svorce
P/Z a druhý ke svorce B (černá). V případě napájených zařízení veďte červený vodič
ke svorce R (+12V) a černý vodič ke svorce B (GND). Na této zóně se používá stejné
zakončení jako na ostatních zónách v systému.
Poznámka: Zařízení zapojené do tohoto vstupu nesmí sloužit pro detekci nouze nebo
požáru.
4. Jestliže je svorka "P/Z" nastavena jako výstup, tak může být malé relé, bzučák nebo
jiné zařízení připojeno mezi svorku R (+12V) a svorku P/Z (maximální zatížení je
50mA).

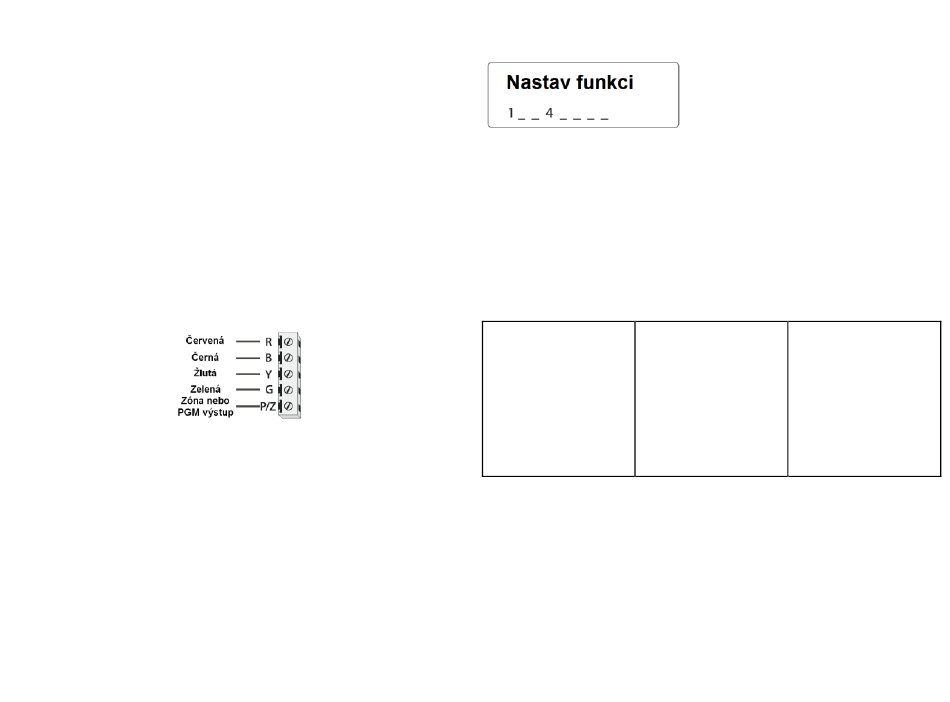

Obrázek 3: Svorkovnice
Připojení ke zdroji
Jakmile jsou zapojeny všechny vodiče a klávesnice je upevněna alespoň pomocí dvou
šroubů, připojte napájecí napětí k ústředně v následujícím pořadí:
1. Připojte kabeláž k baterii.
2. Připojte síťový transformátor.
3. Připojte telefonní linku
Více informací o elektrických specifikacích ústředny najdete v instalačním manuálu.
UPOZORNĚNÍ: Vodiče musí být vedeny v souladu s místními zákony a předpisy.
Základní nastavení
Tato část popisuje, jak naprogramovat klávesnici, včetně přihlášení, správu proximity
přívěšků nastavení funkčních kláves a programování názvů.
Programování klávesnice
Při programování sekcí se buď programují volby, které lze povolit/zakázat, nebo se
očekává vkládání nějakých údajů. Pro zapnutí nebo vypnutí volby stiskněte na klávesnici
číslici odpovídající volby. Například, pro zapnutí voleb 1 a 4, stiskněte klávesy [1] a [4].
Na klávesnici jsou zobrazeny všechny zapnuté volby (viz. následující obrázek).
Nastavení funkce
1. Stiskněte [*][8][Instalační kód].
2. Pomocí tlačítek [<][>] listujte mezi položkami menu, nebo přímo přejděte do
požadované sekce vložením jejího čísla.
3. Chcete-li vložit data, nalistujte pomocí tlačítek [<][>] požadovanou pozici a poté
stiskněte tlačítko na klávesnici odpovídající vkládanému číslu/písmenu.
4. Pomocí tlačítek [<][>] se přesuňte na další znak a postup opakujte. Informace o
způsobu zadávání hexadecimálních údaje naleznete v instalačním manuálu ústředny.
Volba jazyka
Zadejte [000][000]. Vložte dvoumístné číslo, které odpovídá požadovanému jazyku:
Jazyky
01 = Anglicky 10 = Německy
(výchozí) 11 = Švédsky
02 = Španělsky 12 = Norsky
03 = Portugalsky 13 = Dánsky
04 = Francouzsky 14 = Hebrejsky
05 = Italsky 15 = Řecky
06 = Holandsky 16 = Turecky
07 = Polsky 17 = nepoužito
08 = Česky 18 = Chorvatsky
09 = Finsky 19 = Maďarsky
Přihlášení klávesnice
Klávesnice může být přihlášena automaticky nebo manuálně. V obou případech je sériové
(identifikační) číslo zařízení použito jako jeho identifikátor.
Poznámka: Pokud v systému není přihlášená žádná klávesnice, tak se po zapnutí
napájení, na klávesnici zobrazí text: Press the enroll button on the touchscreen (Stiskni
tlačítko přihlášení na dotykové klávesnici). Další klávesnice lze pak přihlásit z první
přihlášené klávesnice. Pro přihlášení lze použít jeden z následujících postupů:
[902][000] Automatické přihlášení
V tomto režimu bude na klávesnici zobrazen celkový počet klávesnic přihlášených v
systému.
20 = Rumunsky
21 = Rusky
22 = Bulharsky
23 = Lotyšsky
24 = Litevsky
25 = Ukrajinsky
26 = Slovensky
27 = Srbsky
28 = Estonsky
29 = Slovinsky
