DSC HS2LED Installationsanleitung
  1. Anleitungen
  2. Marken
  3. DSC Anleitungen
  4. Keypads
  5. HS2LED series
  6. Installationsanleitung
DSC HS2LED Installationsanleitung

DSC HS2LED Installationsanleitung

Vorschau ausblenden Andere Handbücher für HS2LED:
  • Inhalt
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

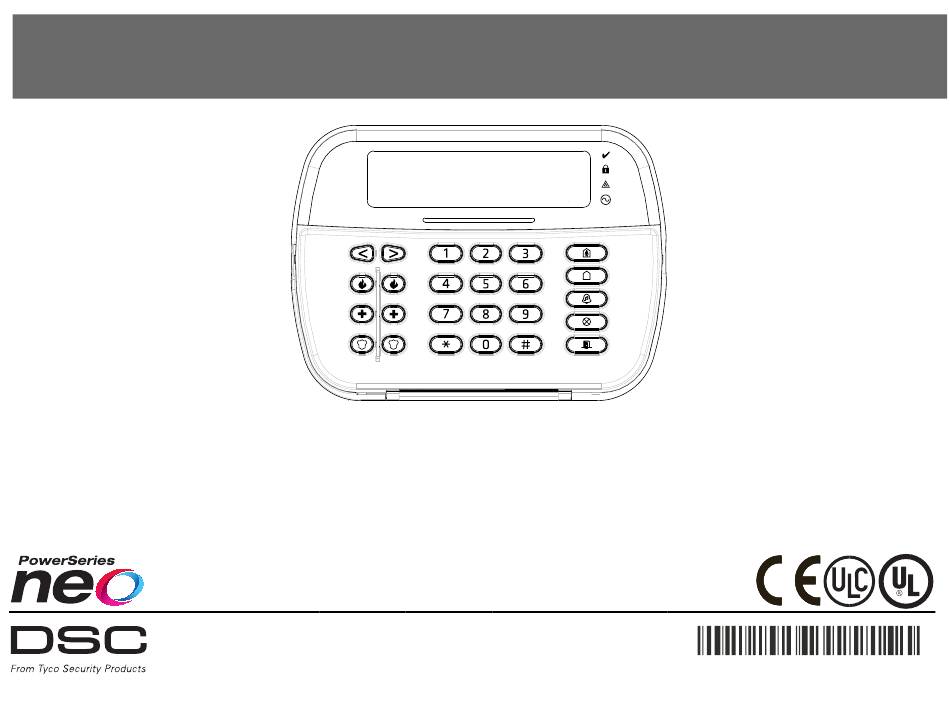

HS2LED/HS2ICON(P)(RF)X/HS2LCD(RF)(P)X V1.1
Installation Instructions / Instructions d'installation / Installatiehandleiding /
Installationsanleitung - English, Français, Nederlands, Deutsch
WARNING: Please refer to the System Installation Manual for information on limitations regarding product use and function and information on the limitations as to liability of the manufacturer.
NOTE: These instructions shall be used in conjunction with the system Installation Manual of the control panel with which this equipment is intended to be used.
ATTENTION: Ce manuel contient des informations sur les restrictions concernant le fonctionnement et l'utilisation du produit et des informations sur les restrictions en ce qui concerne la responsabilité du
fabricant. La totalité du manuel doit être lu attentivement.
NOTE: Ce manuel doit être utlisé en conjunction avec le Manuel d'installation de la centrale.
WAARSCHUWING: Raadpleeg de installatiehandleiding voor informatie over beperkingen wat betreft productgebruik en -functie, en informatie over de beperkingen van aansprakelijkheid van de fabrikant.
OPMERKING: Deze instructies moeten worden gebruikt in combinatie met de systeeminstallatiehandleiding van het centrale waarmee deze apparatuur is bestemd om te worden gebruikt.
WARNHINWEIS: Siehe System-Installationsanleitung für Informationen zu Beschränkungen der Produktbenutzung und Funktionen sowie Informationen zu den Haftungsbeschränkungen des Herstellers.
HINWEIS: Diese Installationsanleitung muss zusammen mit der Installationsanleitung der Alarmzentrale benutzt werden, an welcher das Gerät angeschlossen werden soll.
29008452R001
