MICROPLEX F26 Drucksystem Installations- und Benutzeranweisung
Unter anderem bietet dieses Fenster die Möglichkeit, die Parameter für
das Schneiden einzustellen:

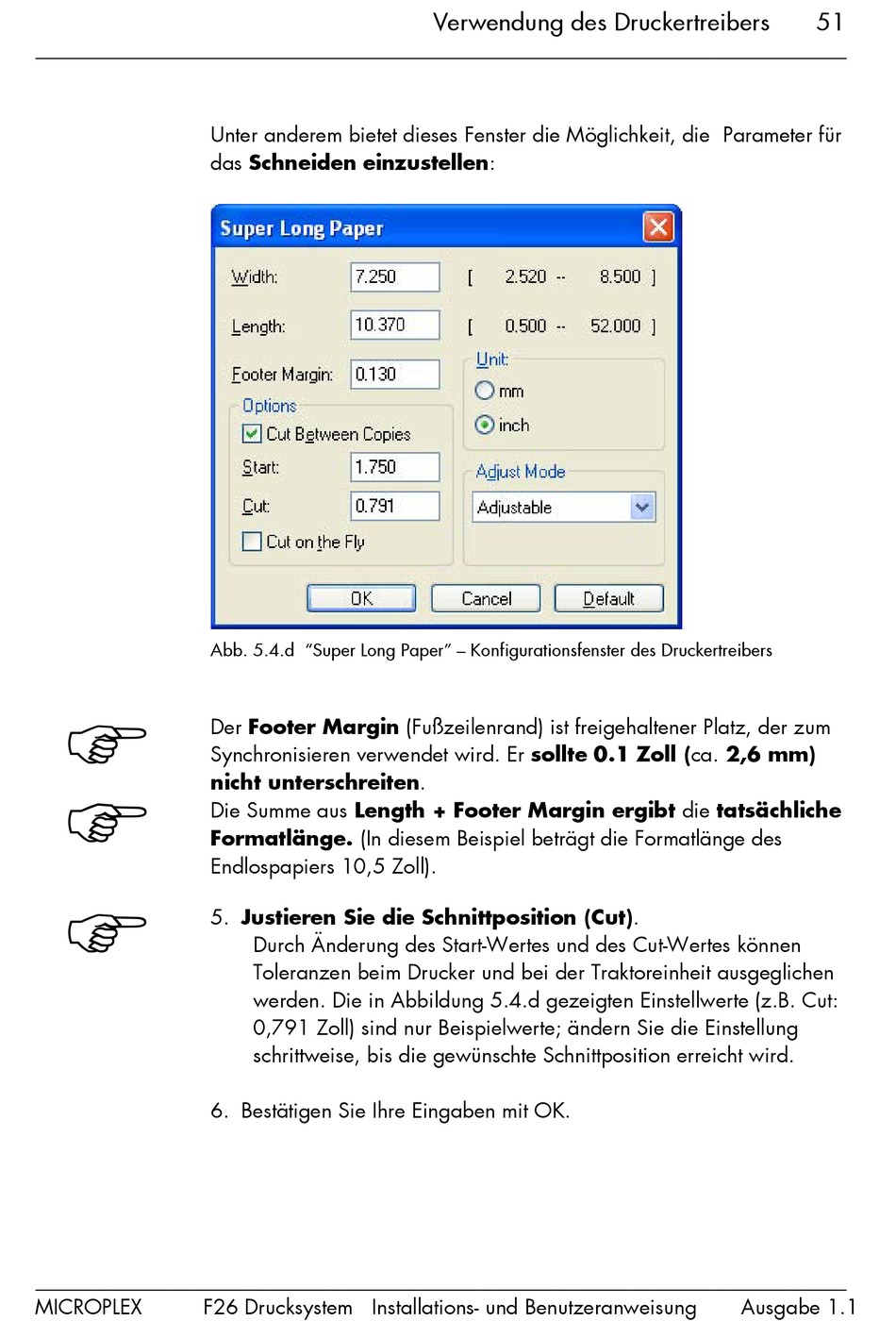

Abb. 5.4.d "Super Long Paper" — Konfigurationsfenster des Druckertreibers
Der Footer Margin (Fußzeilenrand) ist freigehaltener Platz, der zum
Synchronisieren verwendet wird. Er sollte 0.1 Zoll (ca. 2,6 mm)
nicht unterschreiten.
Die Summe aus Length + Footer Margin ergibt die tatsächliche
Formatlänge. (In diesem Beispiel beträgt die Formatlänge des
Endlospapiers 10,5 Zoll).
5. Justieren Sie die Schnittposition (Cut).
Durch Änderung des Start-Wertes und des Cut-Wertes können
Toleranzen beim Drucker und bei der Traktoreinheit ausgeglichen
werden. Die in Abbildung 5.4.d gezeigten Einstellwerte (z.B. Cut:
0,791 Zoll) sind nur Beispielwerte; ändern Sie die Einstellung
schrittweise, bis die gewünschte Schnittposition erreicht wird.
6. Bestätigen Sie Ihre Eingaben mit OK.
