24 Installation des Drucksystems
_______________________________________________________________________________________________
!
_______________________________________________________________________________________________
MICROPLEX F26 Drucksystem Installations- und Benutzeranweisung
Die Bodenplatte des Druckers besitzt 4 Aufnahmeöffnungen, um die
zylindrischen Dorne der Traktoreinheit aufnehmen zu können.
4. Richten Sie den Drucker mit seinen 4 Aufnahmen
sorgfältig zu den 4 zylindrischen Dornen der
Traktoreinheit aus.
5. Setzen Sie erst dann den Drucker ab (die Dorne gleiten
dabei in die Aufnahmen und sichern damit die richtige
Position des Druckers zur Traktoreinheit).
Überprüfen Sie noch einmal, ob die Kanten von Drucker und
Traktoreinheit miteinander fluchten und damit zeigen, daß die
Komponenten richtig zusammengefügt wurden.
6. Schließen Sie die Masseleitung des Druckers an den Rahmen
der Traktoreinheit an. (Siehe folgende 2 Abbildungen).

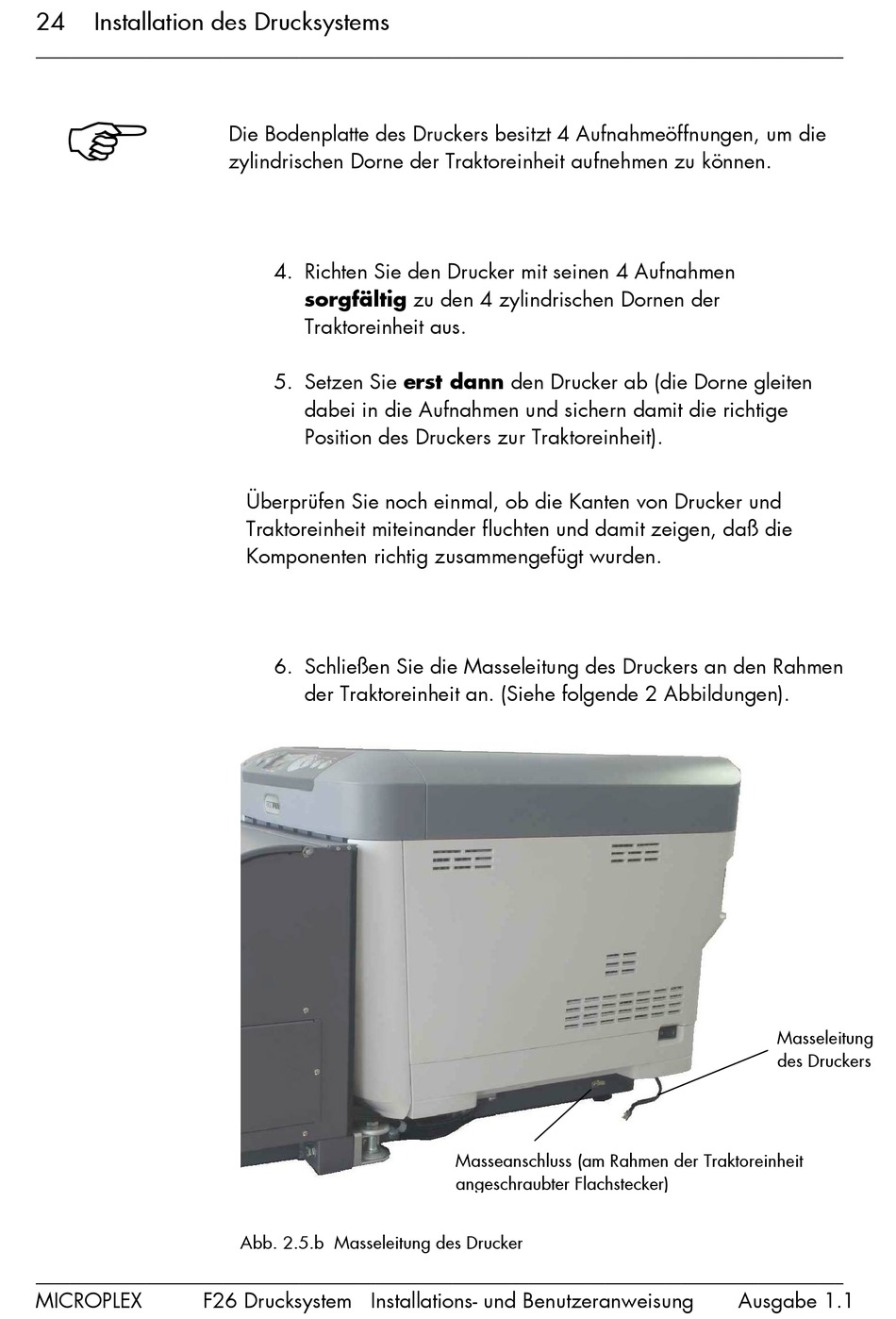

Abb. 2.5.b Masseleitung des Drucker
Masseanschluss (am Rahmen der Traktoreinheit
angeschraubter Flachstecker)
Masseleitung
des Druckers
