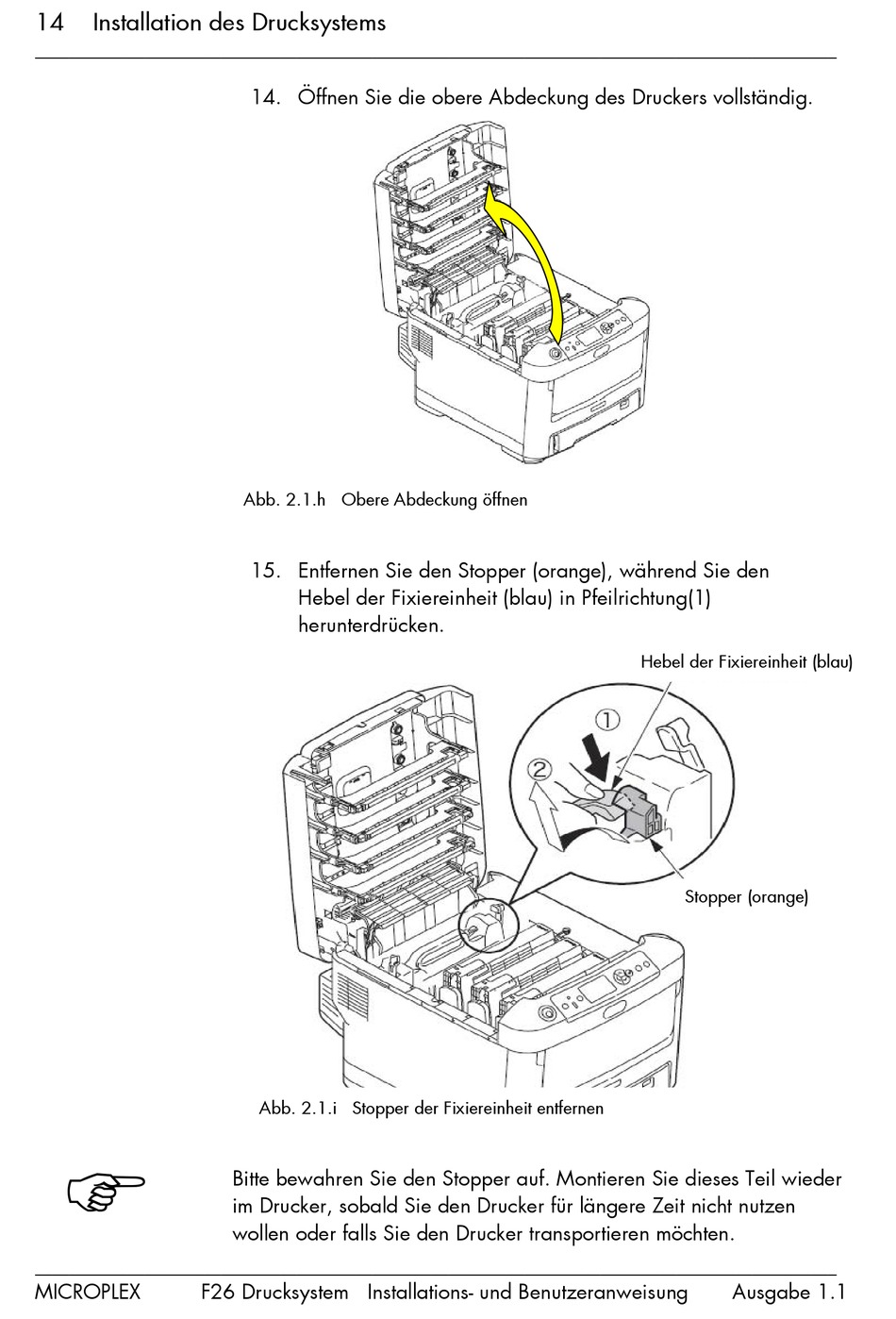

Microplex F26 Installations- Und Benutzeranweisung Seite 14

14 Installation des Drucksystems
_______________________________________________________________________________________________
!
_______________________________________________________________________________________________
MICROPLEX F26 Drucksystem Installations- und Benutzeranweisung
14. Öffnen Sie die obere Abdeckung des Druckers vollständig.
Abb. 2.1.h Obere Abdeckung öffnen
15. Entfernen Sie den Stopper (orange), während Sie den
Hebel der Fixiereinheit (blau) in Pfeilrichtung(1)
herunterdrücken.
Abb. 2.1.i Stopper der Fixiereinheit entfernen
Bitte bewahren Sie den Stopper auf. Montieren Sie dieses Teil wieder
im Drucker, sobald Sie den Drucker für längere Zeit nicht nutzen
wollen oder falls Sie den Drucker transportieren möchten.
Hebel der Fixiereinheit (blau)
Stopper (orange)
Ausgabe 1.1
