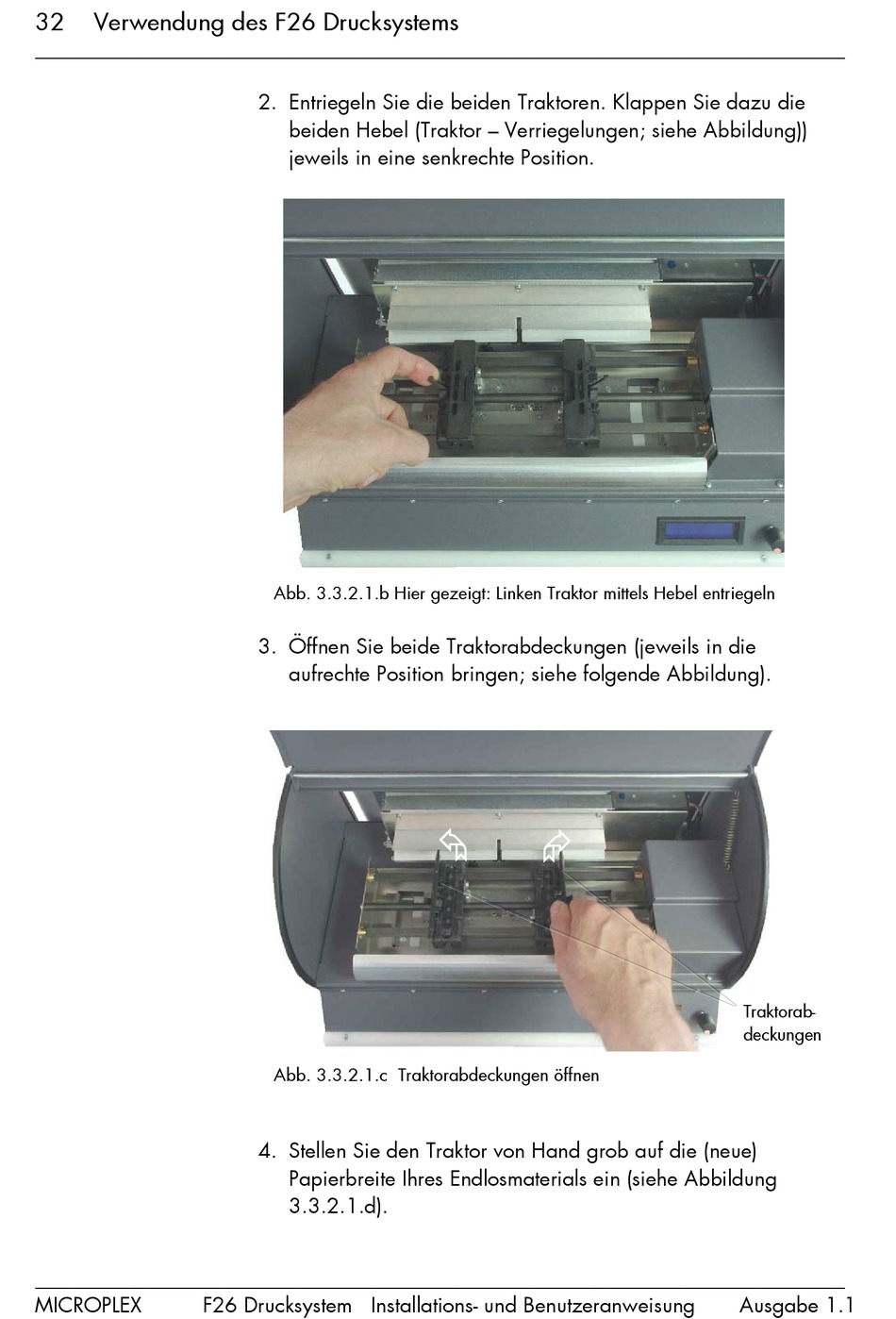

32 Verwendung des F26 Drucksystems
_______________________________________________________________________________________________
_______________________________________________________________________________________________
MICROPLEX F26 Drucksystem Installations- und Benutzeranweisung
2. Entriegeln Sie die beiden Traktoren. Klappen Sie dazu die
beiden Hebel (Traktor — Verriegelungen; siehe Abbildung))
jeweils in eine senkrechte Position.
Abb. 3.3.2.1.b Hier gezeigt: Linken Traktor mittels Hebel entriegeln
3. Öffnen Sie beide Traktorabdeckungen (jeweils in die
aufrechte Position bringen; siehe folgende Abbildung).
Abb. 3.3.2.1.c Traktorabdeckungen öffnen
4. Stellen Sie den Traktor von Hand grob auf die (neue)
Papierbreite Ihres Endlosmaterials ein (siehe Abbildung
3.3.2.1.d).
&
'
'
Traktorab-
deckungen
Ausgabe 1.1
