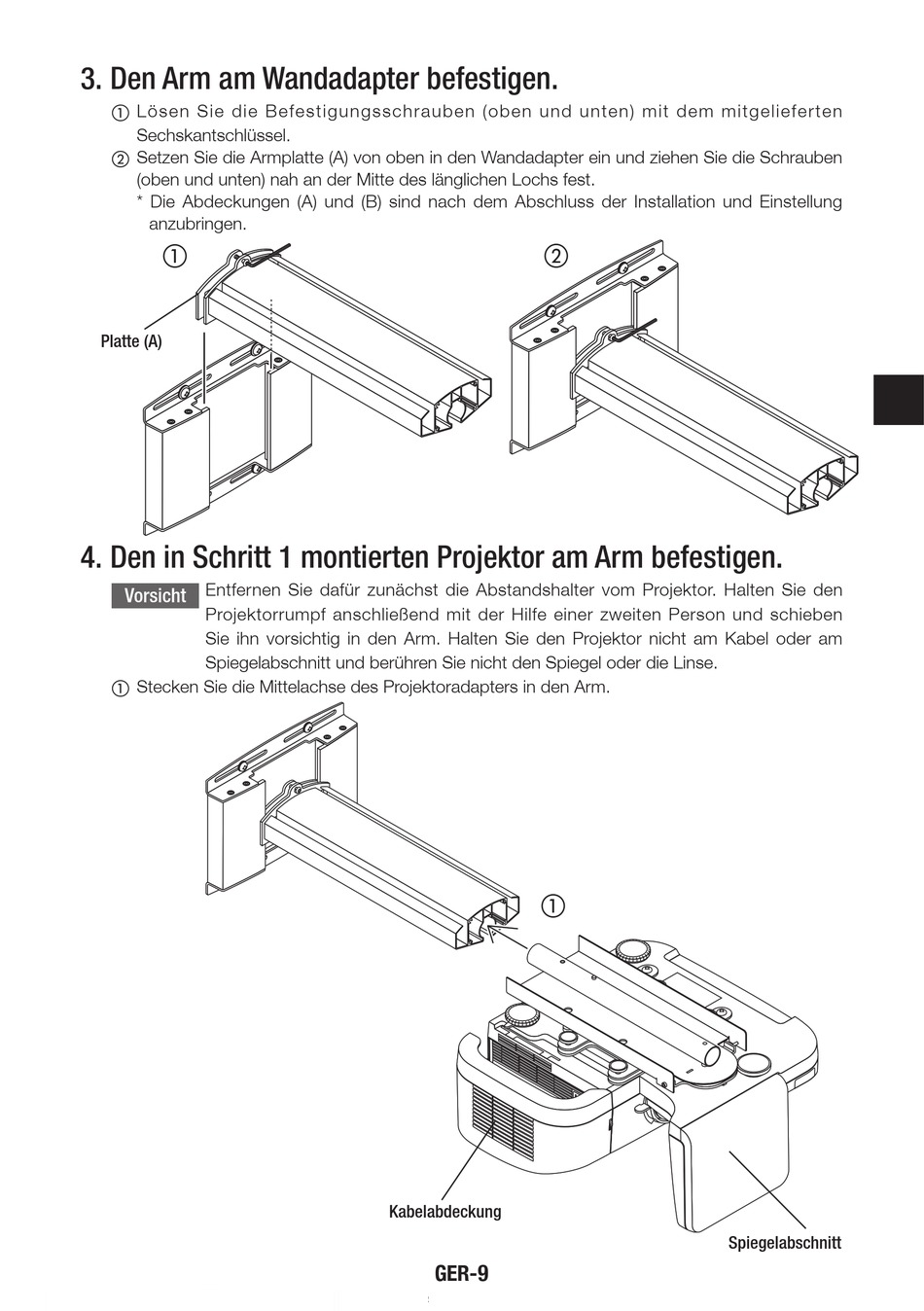

NEC NP01WK Installationshandbuch Seite 25

3. Den Arm am Wandadapter befestigen.
a Lösen Sie die Befestigungsschrauben (oben und unten) mit dem mitgelieferten
Sechskantschlüssel.
b Setzen Sie die Armplatte (A) von oben in den Wandadapter ein und ziehen Sie die Schrauben
(oben und unten) nah an der Mitte des länglichen Lochs fest.
* Die Abdeckungen (A) und (B) sind nach dem Abschluss der Installation und Einstellung
anzubringen.
a
Platte (A)
4. Den in Schritt 1 montierten Projektor am Arm befestigen.
Entfernen Sie dafür zunächst die Abstandshalter vom Projektor. Halten Sie den
Vorsicht
Projektorrumpf anschließend mit der Hilfe einer zweiten Person und schieben
Sie ihn vorsichtig in den Arm. Halten Sie den Projektor nicht am Kabel oder am
Spiegelabschnitt und berühren Sie nicht den Spiegel oder die Linse.
a Stecken Sie die Mittelachse des Projektoradapters in den Arm.
b
a
Kabelabdeckung
GER-9
Spiegelabschnitt
